PRECISION TURNING / PROFILE COMPONENTS
Specifications
RECTANGULAR
PIVOT FRAME
OPEN FRAME / CYLINDRICAL PIVOT / CROSS OPENING
둥근 사각 개구부와 두꺼운 원통형 피벗 레일이 연결된 금속 프레임입니다. 프레임의 비원형 윤곽과 피벗의 원형 보어를 서로 다른 가공 영역으로 나누고, 기준 평면과 피벗 중심의 관계를 통해 전체 형상을 관리합니다.
A rounded rectangular opening meets a cylindrical pivot rail, connecting profile machining with precisely located circular bores.

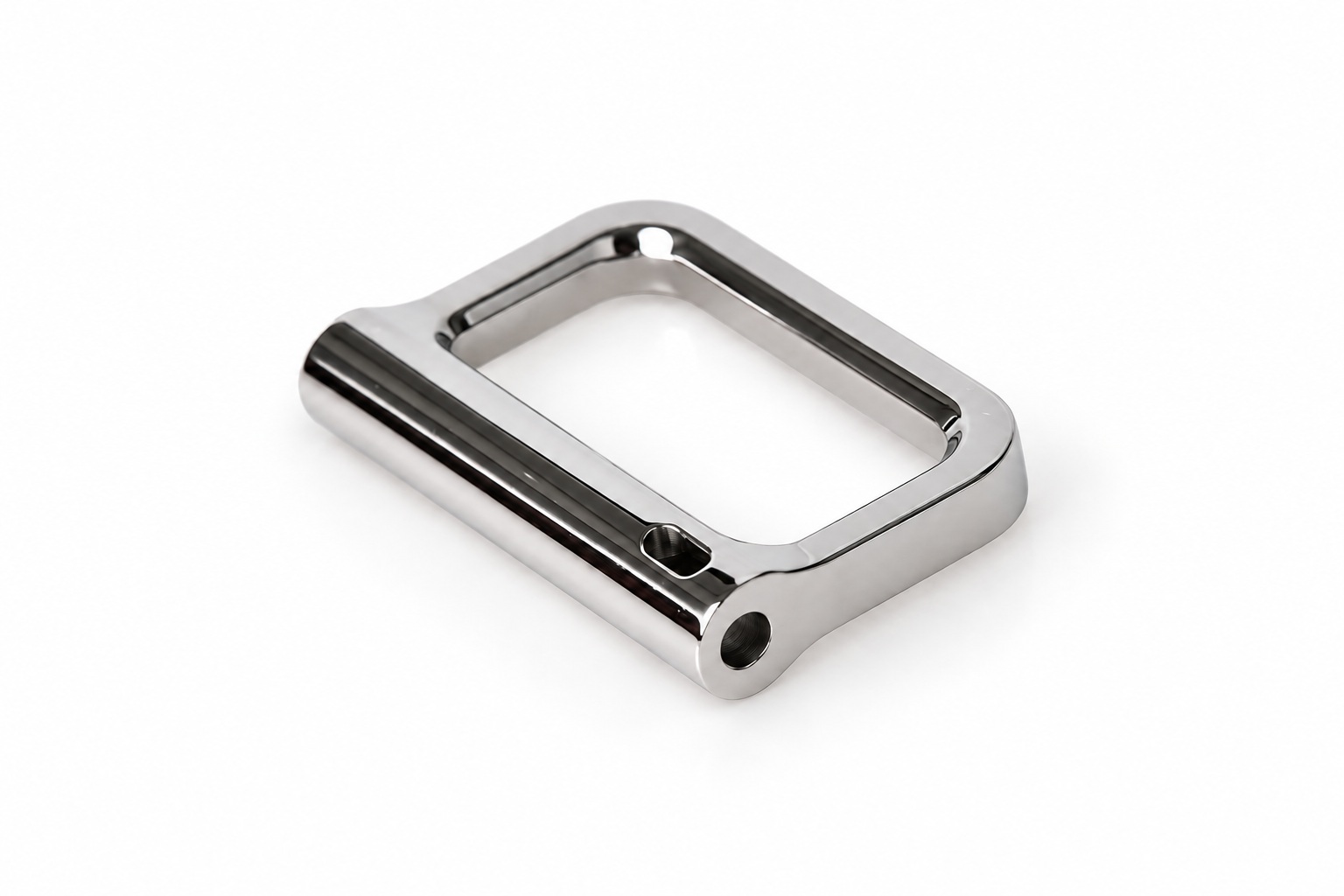

01 / PRODUCT FORM
02 / COMPONENT STUDY
Open rectangle · Pivot rail · Axial bore
Geometry & process
GEOMETRY
사각 개구부 · 원통 피벗 · 교차 개구부
PRIMARY PROCESS
외곽·내곽 윤곽 밀링
SECONDARY PROCESS
피벗 보어 · 측면 홀 · 에지 마감
DATUM STRATEGY
프레임 평면 · 피벗 축 · 측면 기준
QUALITY FOCUS
개구부 윤곽 · 축 위치 · 모서리
A / OPEN FRAME
열린 사각 윤곽의
안정적인 형상
프레임은 중앙이 비어 있어 가공과 고정 중 변형을 고려해야 합니다. 외곽과 내곽의 간격을 함께 관리하고, 둥근 코너에서 공구 자국이 집중되지 않도록 경로를 계획합니다.
B / PIVOT AXIS
두꺼운 레일 안의
원형 기준
피벗 레일의 축 방향 보어는 프레임 윤곽과 별개의 원형 기능면입니다. 프레임 평면에서 피벗 중심까지의 위치를 확인하고 보어 입구와 단면 경계를 구분해 검사합니다.
C / CROSS OPENING
작은 홀과 보어의
위치 관계
상부의 작은 개구부는 피벗 축에 대해 방향을 갖습니다. 가공 자세를 고정해 위치를 전달하고, 인접한 보어 경계의 버와 잔류 칩을 확인하는 공정을 연결합니다.
DETAIL STUDIES
사각 윤곽과 원형 축의 만남.

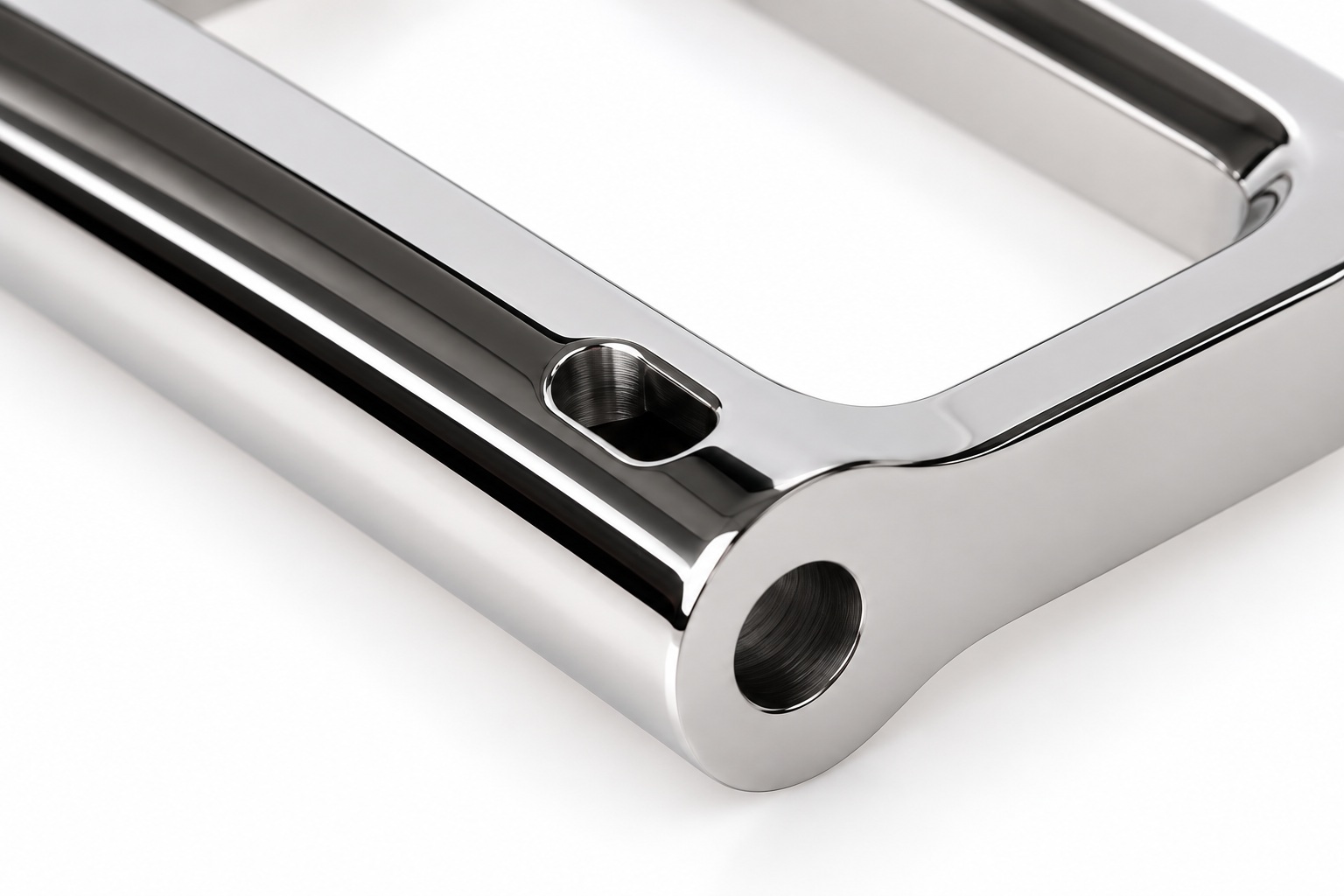

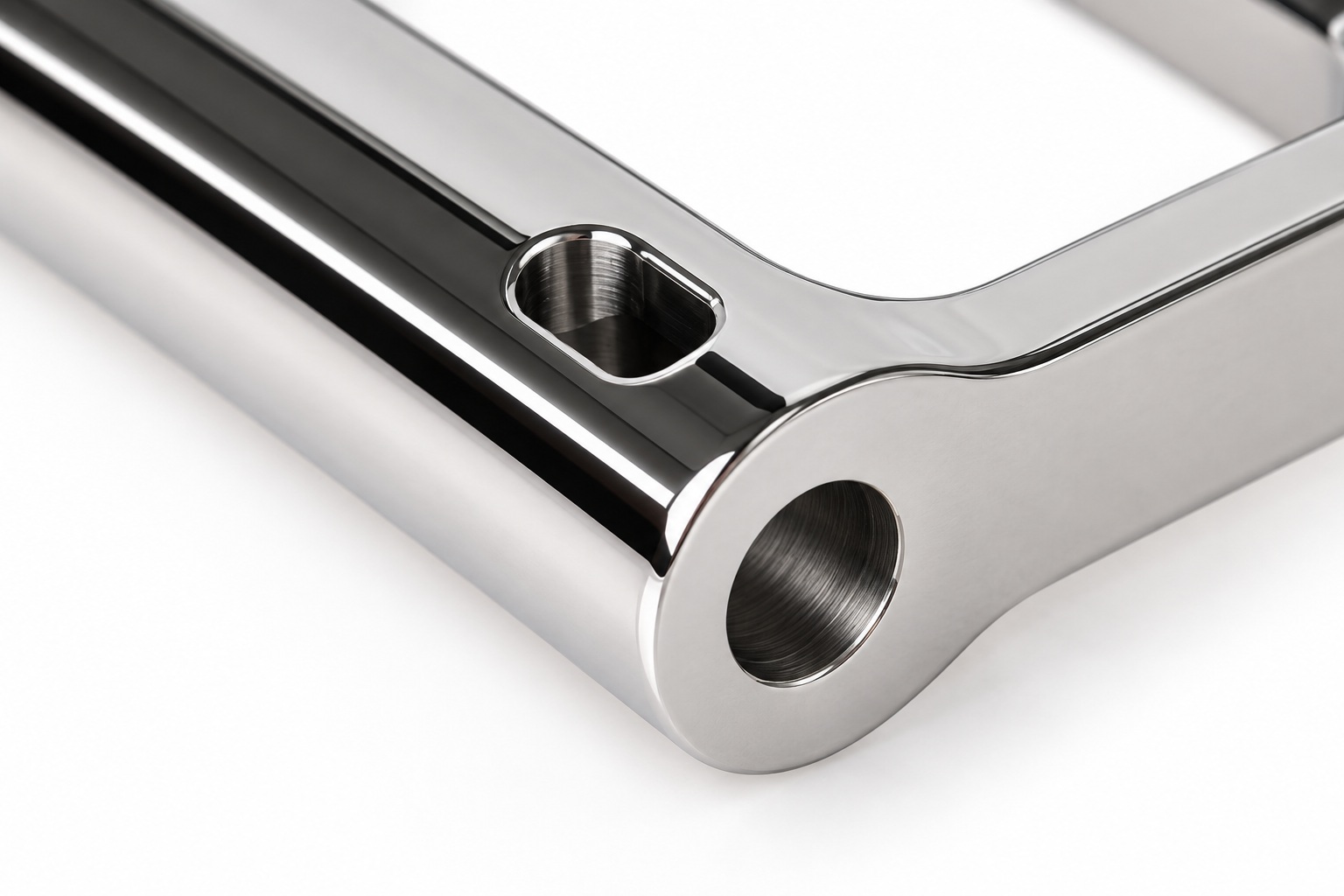

03 / PIVOT BORE
피벗 끝단과 작은 개구부
원통형 레일 끝의 보어와 위쪽 개구부를 함께 확인합니다. 축 중심과 개구부 위치를 분리해 측정하고 홀 입구의 모따기가 외형을 과도하게 바꾸지 않도록 관리합니다.
04 / INNER CORNER
안쪽 코너의 연속성
사각 개구부의 직선이 둥근 코너로 이어지는 경계를 살펴봅니다. 공구 반경에 따른 안쪽 윤곽과 레일 폭을 확인하며, 연마 후에도 모서리 연결이 균일한지 검사합니다.

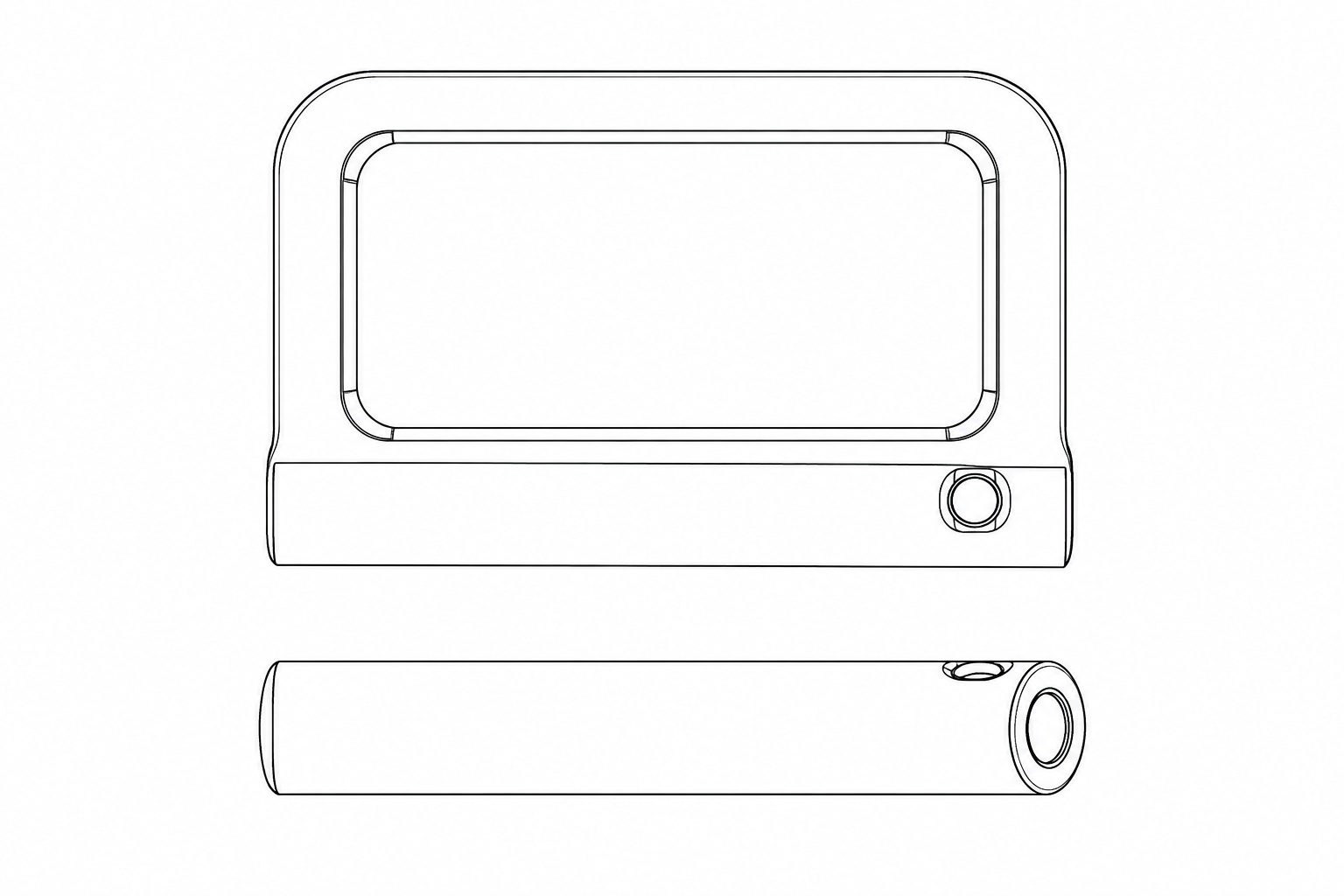

EXTERIOR STUDY
Monochrome exterior study · Aligned views
DATUM & MACHINING STRATEGY
프레임 평면과 피벗 축을
같은 좌표로.
프레임 전체를 단순 선삭 형상으로 취급하지 않습니다. 열린 윤곽은 밀링으로, 원형 피벗부는 보어와 축 기준 가공으로 구분하고 두 영역의 위치 관계를 유지하는 고정 계획을 세웁니다.
01 / FRAME SUPPORT
열린 구조를 지지하는 위치
지지점은 얇은 레일을 누르지 않으면서 피벗 가공 접근을 확보해야 합니다. 내·외곽 가공 순서를 검토하고 고정을 푼 뒤에도 프레임의 평면 상태가 유지되는지 확인합니다.
02 / AXIS TRANSFER
피벗 축으로 전달하는 기준
프레임의 기준 측면과 평면을 이용해 피벗 보어의 위치를 정합니다. 작은 개구부의 방향과 보어의 축이 같은 좌표 체계에 놓이도록 재고정 기준을 관리합니다.
MANUFACTURING ROUTE
기준 설정부터 최종 마감까지.
01
프레임 기준 검토
개구부 윤곽과 피벗 중심의 위치를 정리합니다. 열린 구조를 안정적으로 지지할 치구 위치를 검토합니다.
02
내·외곽 밀링
프레임의 직선과 코너를 가공합니다. 내외곽 사이 레일 폭과 코너 연결을 확인하며 형상을 확보합니다.
03
피벗·홀 가공
원통 피벗의 보어와 작은 개구부를 각각 설정합니다. 축 위치와 홀 방향을 기준 평면에 연결합니다.
04
마감·윤곽 검사
내부 코너와 보어 입구를 구분해 정리합니다. 프레임 평면, 개구부 윤곽, 피벗 축 정합을 검사합니다.
QUALITY CHECKPOINTS
형상에 맞춰
검사도 달라집니다.
열린 프레임은 개구부 윤곽과 피벗 축의 관계로 확인합니다. 외관 광택과 별도로 레일 폭, 코너, 보어 위치를 검사해야 합니다.
프레임 윤곽
내외곽·레일 폭
사각 개구부와 외곽의 간격을 확인하고 직선 구간의 휨과 코너 연결을 검사합니다.
피벗 보어
축 위치·입구 상태
프레임 기준면에서 피벗 중심의 위치를 확인하고 보어 입구의 버와 변형을 검사합니다.
작은 개구부
방향·보어와의 관계
개구부의 위치와 방향을 확인하며 내부로 이어지는 경계의 잔류물을 검사합니다.
연마 경계
코너·반사면·단면
안쪽 코너와 원통 단면의 형상 유지 여부를 확인하고 반사면의 자국을 구분해 판정합니다.
PRECISION TURNING / PROCESS & INSPECTION
열린 사각 윤곽의 밀링과 원형 피벗부의 가공 기준을 연결해 프레임의 형상과 축 위치를 함께 완성합니다.
