PRECISION TURNING / METAL COMPONENTS
Specifications
RADIAL FLUTED
DISC STEMS
RADIAL FLUTES / MIRROR FACE / AXIAL STEM
원형 전면의 바깥쪽으로 방사형 홈이 펼쳐지고, 측면의 반복 플루트와 뒤쪽 단차 축으로 이어지는 디스크 부품입니다. 회전 대칭의 기본 형상과 원주 분할 패턴을 구분해, 중심·홈 간격·평활면의 경계를 함께 설계합니다.

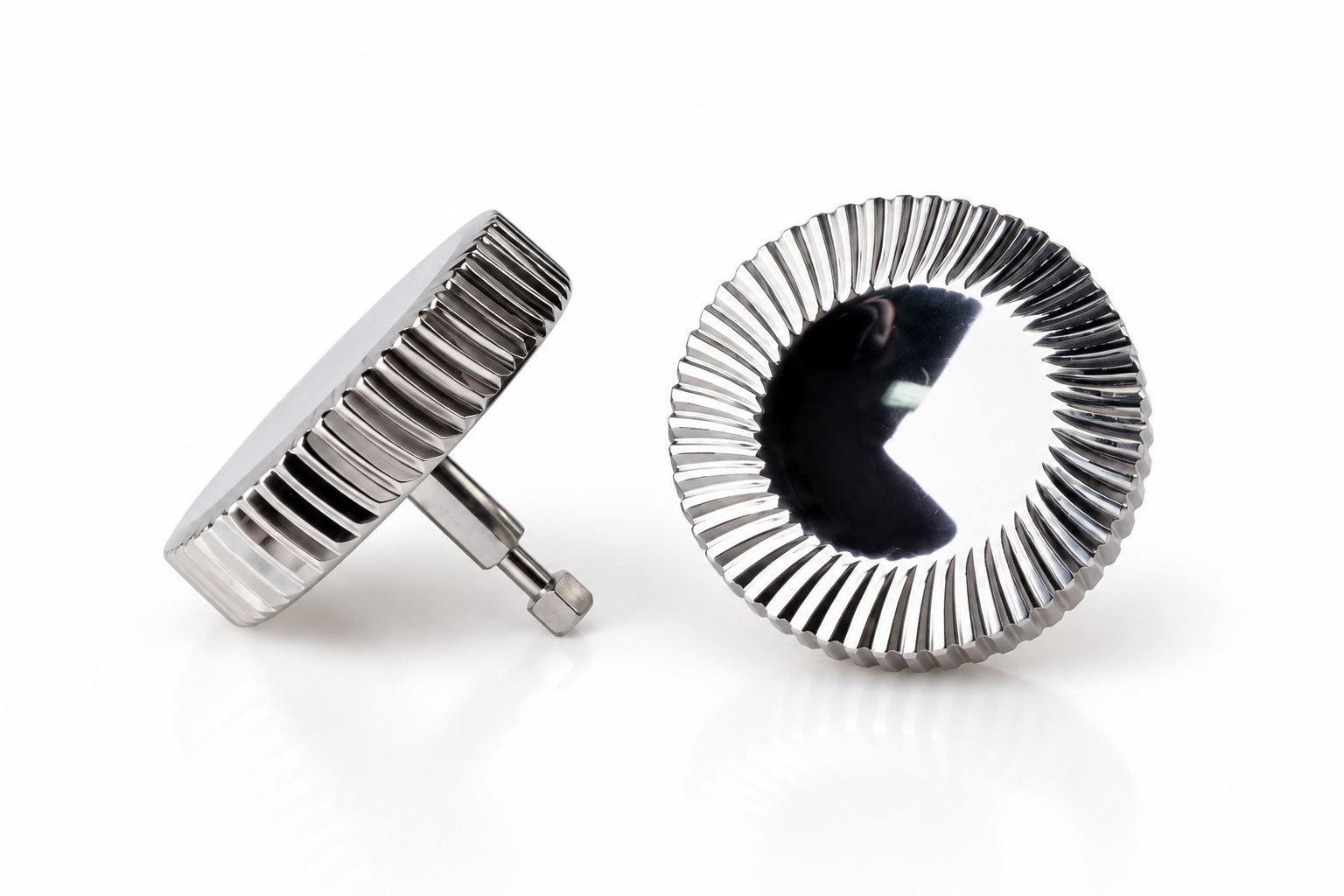

Radial flutes frame a reflective circular face, while the rear stem carries the axial reference through the part.
01 / PRODUCT FORM
02 / COMPONENT STUDY
Radial flutes · Reflective center · Axial stem
Geometry & process
GEOMETRY
방사형 전면 홈 · 측면 플루트 · 단차 축
PRIMARY PROCESS
원형 전면·외경 선삭
SECONDARY PROCESS
원주 분할 홈 가공 · 국부 에지 마감
DATUM STRATEGY
전면 중심 · 축 중심 · 분할 위치
QUALITY FOCUS
홈 간격 · 중심부 경계 · 축 흔들림
A / RADIAL PATTERN
중심을 둘러싼
방사형 홈
전면의 홈은 원주 방향으로 반복되며 중앙 평활면과 만납니다. 원형 가공 뒤 분할 위치를 일정하게 유지하고, 각 홈의 진입과 이탈 지점이 같은 윤곽을 이루도록 검토합니다.
B / FLUTED PROFILE
측면까지 이어지는
반복 윤곽
디스크 두께 방향의 플루트는 원주 지름과 홈 깊이를 함께 결정합니다. 홈 바닥과 능선의 폭을 나누어 확인하고, 회전 기준에서 벗어난 편심 패턴이 생기지 않게 관리합니다.
C / REFLECTIVE FACE
반사면의 경계를
선명하게
넓은 중앙 반사면과 홈의 날은 서로 다른 마감 특성을 갖습니다. 평활면의 공구 자국을 정리하면서 홈 모서리가 과도하게 둥글어지지 않도록 작업 영역을 구분합니다.
DETAIL STUDIES
반복되는 홈에도 개별 기준을.
03 / RADIAL FLUTES
방사형 홈과 외곽 능선
홈이 원주 방향으로 반복되는 간격과 바깥쪽 능선의 연결을 확대해 봅니다. 홈 사이의 밝기 차이는 형상과 조명의 영향을 받으므로, 외관 검사와 실제 홈 형상 측정을 구분합니다.

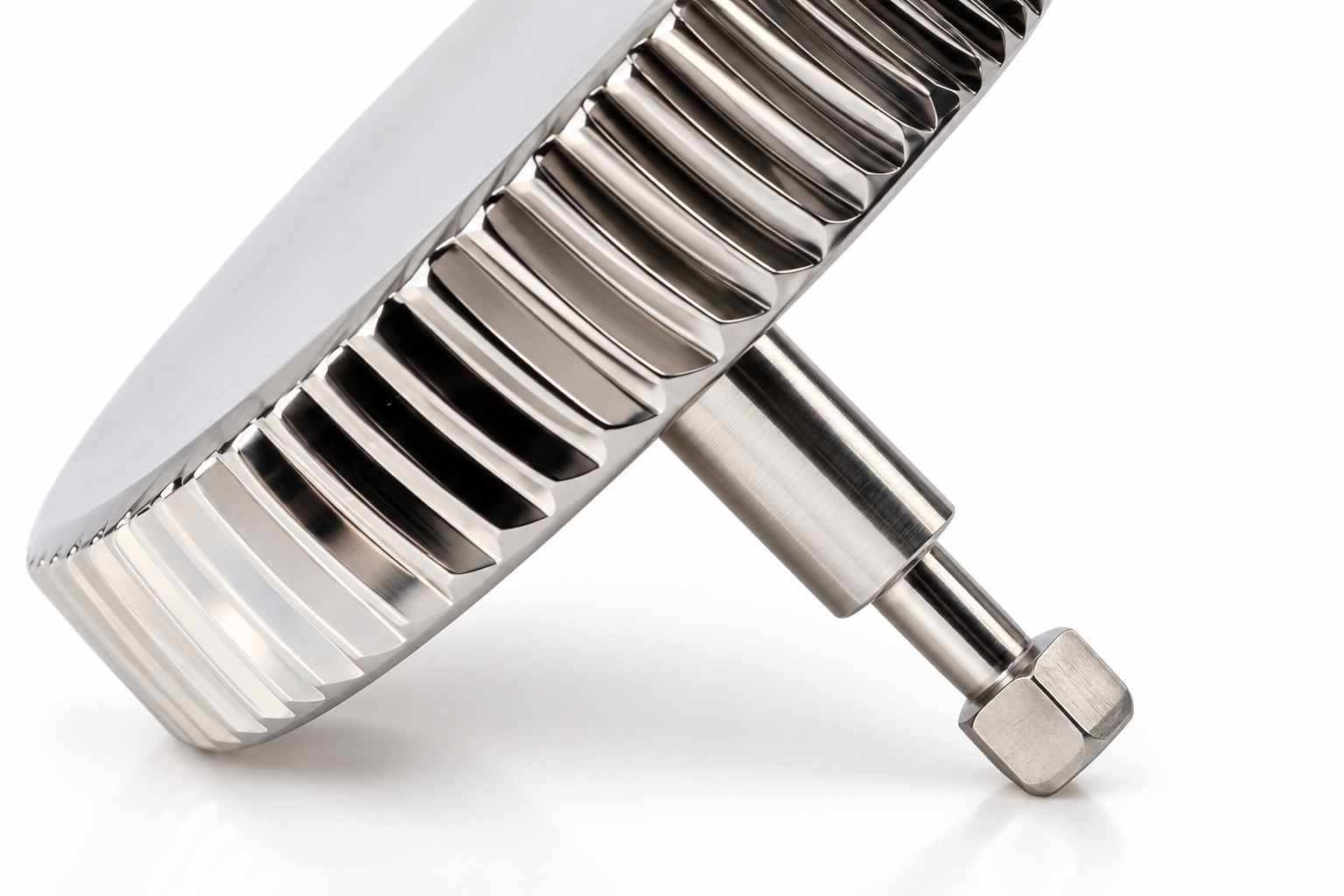

04 / REAR STEM
뒤쪽 축과 디스크 두께
축의 단차와 플루트 디스크의 두께는 별개의 치수 항목입니다. 축 중심을 기준으로 전면의 회전 흔들림을 확인하고, 재고정 후에도 디스크와 축의 위치 관계가 유지되도록 관리합니다.
EXTERIOR STUDY
Monochrome exterior study · Aligned views
DATUM & MACHINING STRATEGY
회전 중심에서
분할 패턴까지.
원형 전면과 축을 먼저 기준화하고, 원주 분할 가공이 같은 중심을 사용하도록 설정합니다. 패턴 깊이와 디스크 두께, 중앙 평활면의 범위를 나눠 관리하면 마감 후에도 홈의 표현이 일정해집니다.
01 / INDEXING
분할 시작점의 일관성
첫 홈의 위치와 다음 홈으로 이동하는 간격을 관리합니다. 반복 홈의 시작·끝에서 불연속이 생기는지 확인하고, 외곽 능선이 균일하게 이어지는지 검사합니다.
02 / FACE BOUNDARY
평활면을 보호하는 마감
중앙 평활면의 연마 범위와 플루트의 에지 정리 범위를 나눕니다. 광택만으로 합격을 판단하지 않고 홈 깊이, 능선 폭, 중앙 경계의 형상 유지 여부를 확인합니다.
MANUFACTURING ROUTE
기준 설정부터 최종 마감까지.
01
중심·패턴 검토
전면 중심과 축 기준, 홈의 분할 방향을 정리합니다. 중앙 평활 영역과 플루트 가공 영역을 도면에서 분리합니다.
02
디스크 선삭
전면, 외경, 두께와 뒤쪽 축을 가공합니다. 패턴 가공 전 원형부의 흔들림과 단차 위치를 확인합니다.
03
플루트 형성
정해진 분할 위치에 따라 전면·측면의 반복 홈을 가공합니다. 홈 바닥의 공구 접근과 칩 배출을 함께 계획합니다.
04
경계·외관 검사
홈 끝의 버와 평활면 자국을 각각 정리합니다. 분할 패턴과 축 기준 흔들림, 마감 후 능선 상태를 확인합니다.
QUALITY CHECKPOINTS
형상에 맞춰
검사도 달라집니다.
방사형 디스크는 중심의 정합과 반복 홈의 일관성을 함께 확인해야 합니다. 홈 간격, 중앙 경계, 축 위치를 서로 다른 검사 항목으로 관리합니다.
원형 기준
전면·축의 정합
축 기준으로 디스크 전면의 흔들림과 외곽 원형 윤곽을 확인합니다.
방사형 홈
원주 분할·깊이
원주를 따라 홈 간격과 깊이의 편차를 비교하고 마지막 홈의 연결 상태를 검사합니다.
평활 경계
중앙 범위·능선 폭
중앙 반사면의 경계가 홈 쪽으로 번지지 않았는지, 능선이 마감 중 손상되지 않았는지 확인합니다.
측면·축 끝
플루트 끝·단차
측면 홈 끝의 버와 축 단차의 눌림을 확인해 외관면과 기능면을 구분해 판정합니다.
PRECISION TURNING / PROCESS & INSPECTION
회전 가공으로 만든 중심과 분할 가공으로 만든 패턴을 같은 기준으로 연결해, 방사형 디스크의 반복 윤곽을 완성합니다.
