PRECISION TURNING / METAL COMPONENTS
Specifications
FLUTED CONICAL
CROWN
TAPERED BODY / LONGITUDINAL FLUTES / STEPPED STEM

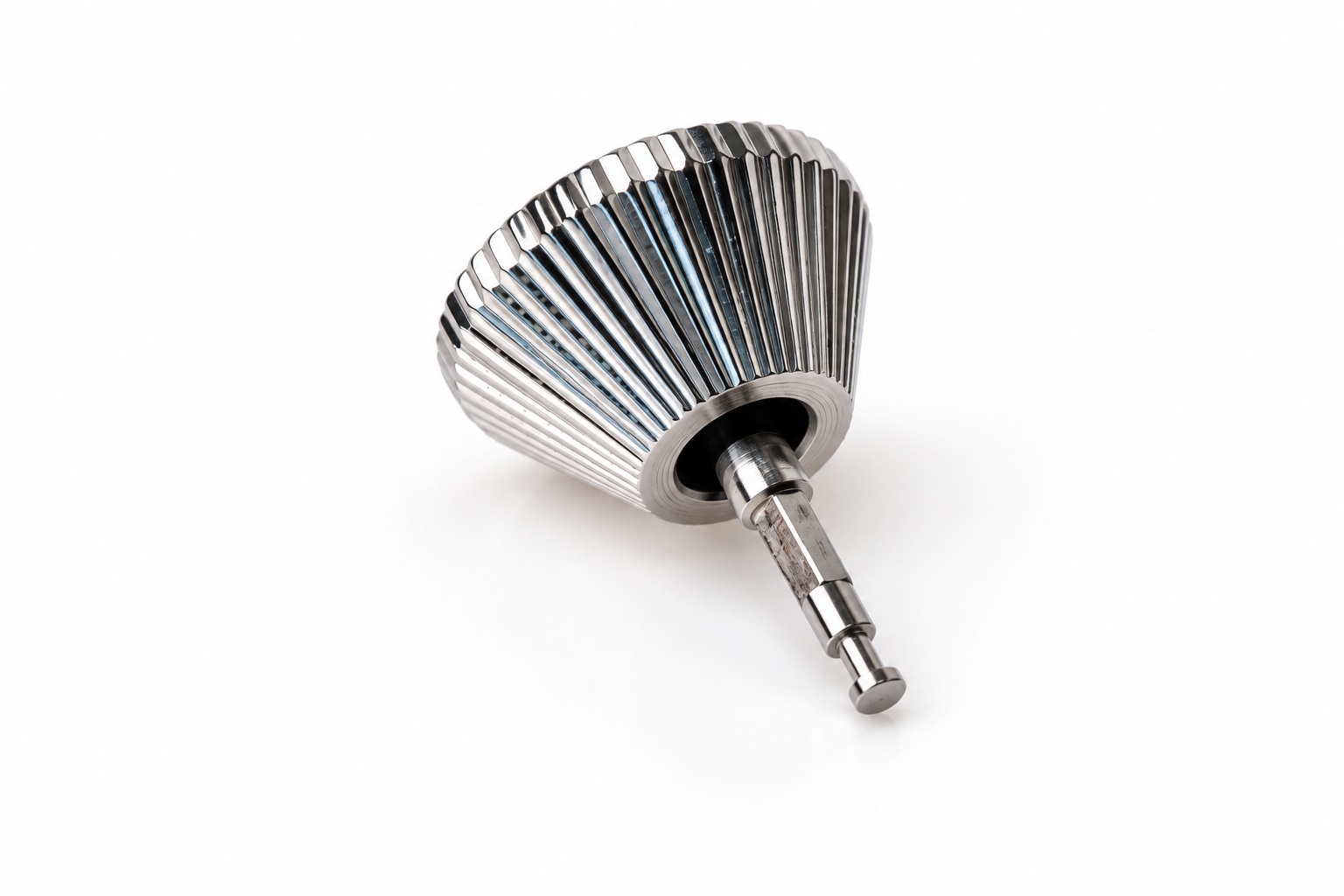

넓은 상단에서 좁은 하단으로 줄어드는 원추형 몸체에 세로 플루트와 단차 축을 결합한 금속 부품입니다. 테이퍼의 회전 기준과 원주 분할 홈, 축의 직진성을 연결해 가공하고, 골과 능선의 마감 상태를 따로 관리합니다.

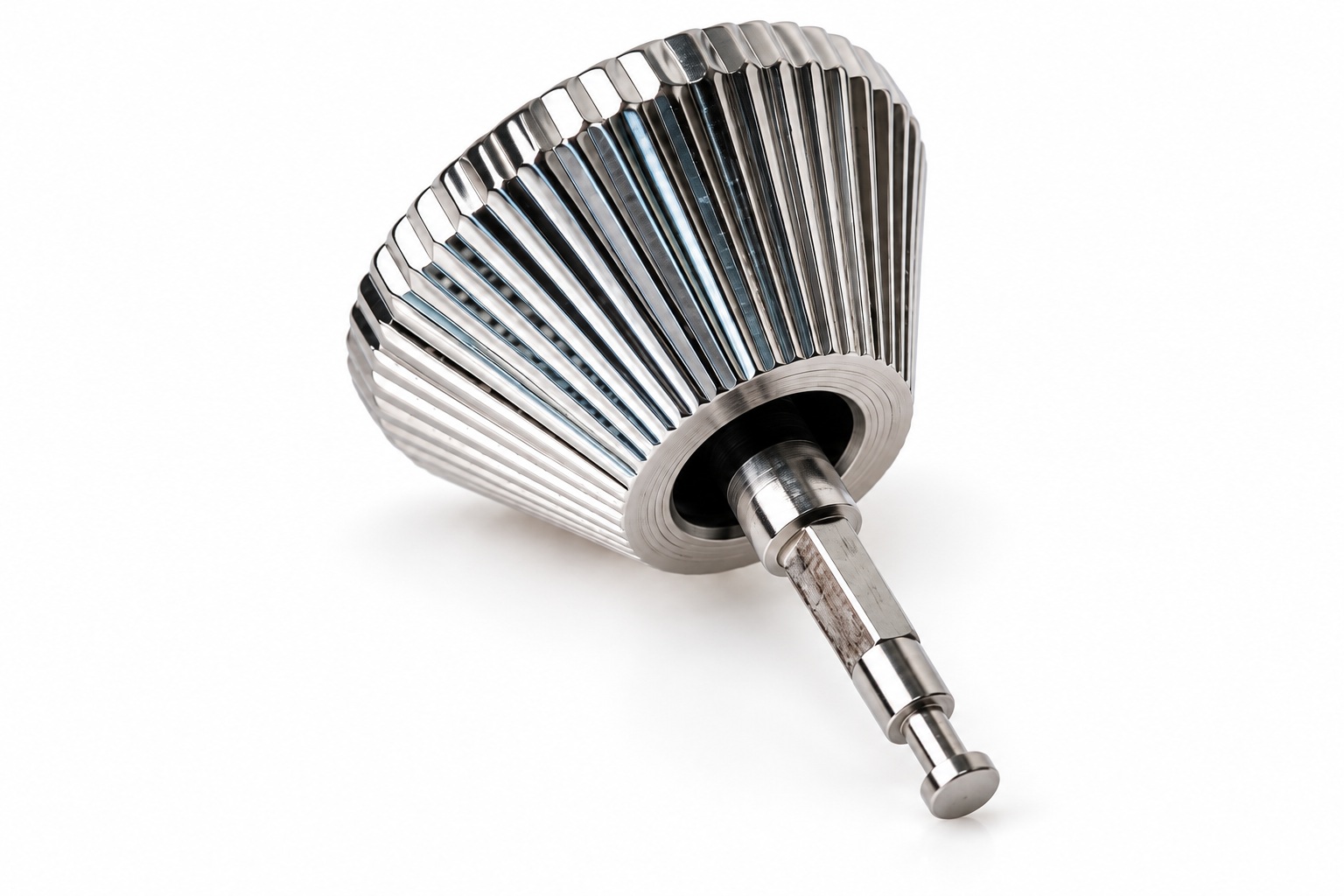

A tapered fluted body converges on a stepped stem, linking the conical profile, indexed grooves and axial alignment.
01 / PRODUCT FORM
02 / COMPONENT STUDY
Tapered body · Longitudinal flutes · Stepped stem
Geometry & process
GEOMETRY
원추형 몸체 · 세로 플루트 · 단차 축
PRIMARY PROCESS
테이퍼 선삭 · 축 단차 가공
SECONDARY PROCESS
원주 분할 플루트 · 국부 마감
DATUM STRATEGY
테이퍼 중심축 · 하단 기준면
QUALITY FOCUS
테이퍼 윤곽 · 홈 간격 · 축 정합
A / TAPERED FORM
넓은 림에서
작은 중심으로
원추형 몸체는 축 방향 위치에 따라 외경이 달라집니다. 큰 지름과 작은 지름, 그 사이 높이를 함께 관리하고, 곡면이 아닌 테이퍼 윤곽의 연속성을 확인합니다.
B / LONGITUDINAL FLUTES
테이퍼를 따라
이어지는 홈
플루트는 원주를 분할하면서 테이퍼 방향으로 길게 이어집니다. 상단과 하단에서 홈 폭이 달라지는 형상을 고려해 공구 접근과 골의 잔류물을 관리합니다.
C / STEM TRANSITION
몸체와 축의
연결 기준
좁은 하단의 환형 경계와 단차 축은 중심 정합을 전달합니다. 큰 몸체를 지지한 상태와 가는 축을 기준으로 잡은 상태를 구분해 흔들림과 단차 위치를 확인합니다.
DETAIL STUDIES
테이퍼의 흐름을 끝단까지.

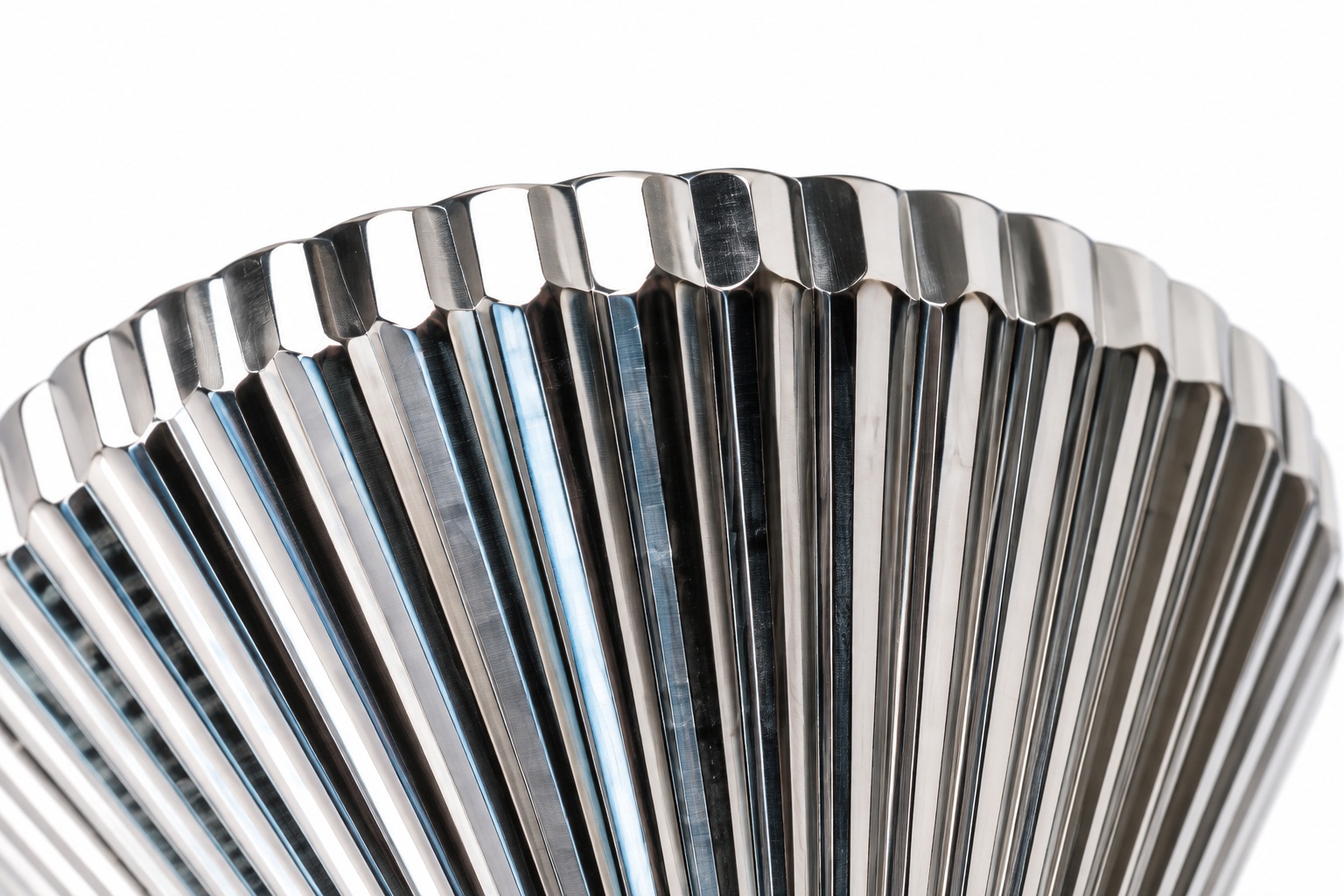

03 / FLUTED RIM
넓은 림과 세로 플루트
넓은 외곽에서 플루트가 끝나는 지점을 살펴봅니다. 능선의 간격과 골의 깊이를 확인하고, 림의 에지를 정리하면서 반복 윤곽이 과도하게 둥글어지지 않도록 관리합니다.

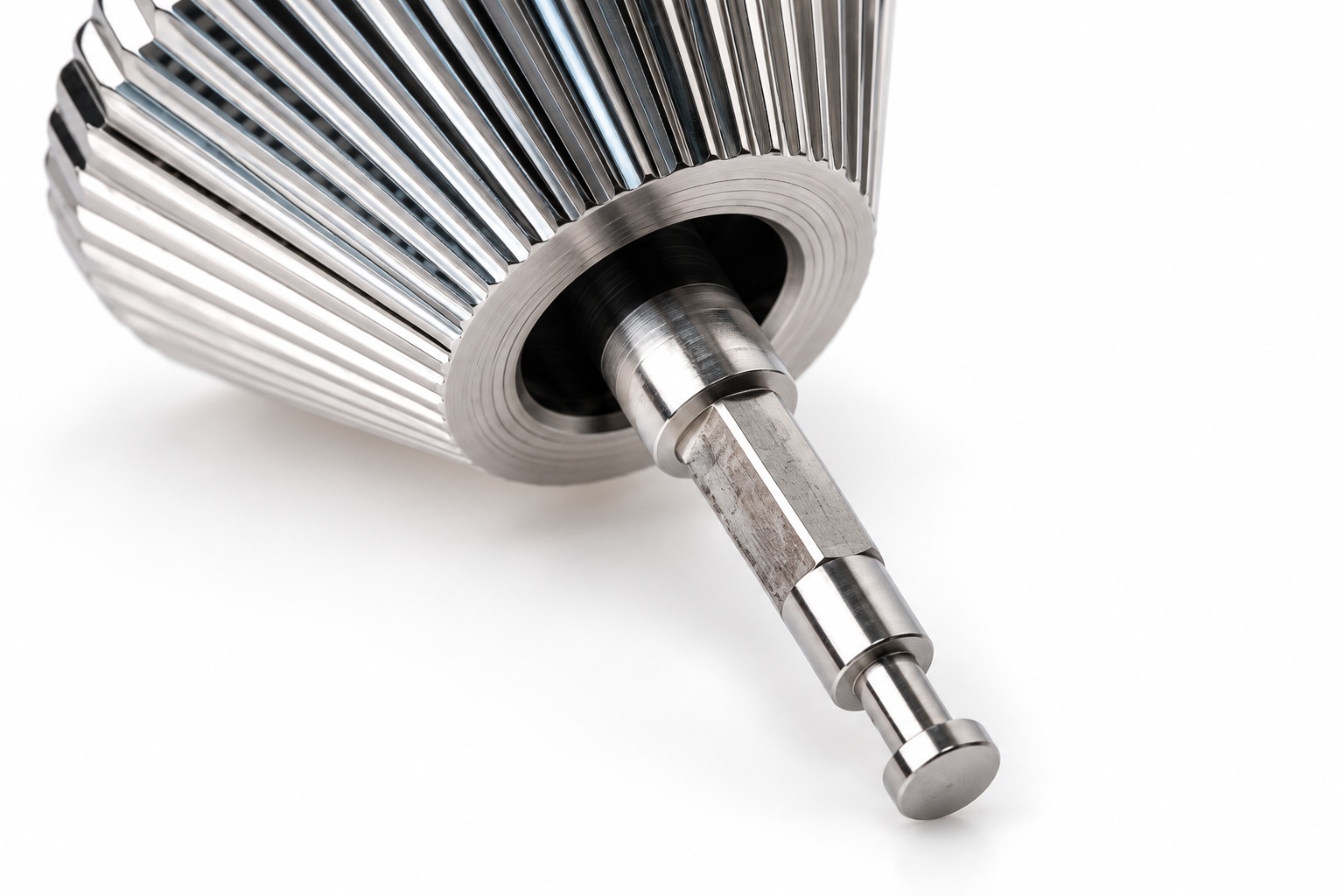

04 / STEM SHOULDER
좁은 하단과 단차 축
몸체가 축으로 연결되는 환형 구간과 작은 어깨를 확대해 확인합니다. 하단 기준면에서 각 단차까지의 거리, 축 중심, 국부 표면 자국을 구분해 검사합니다.
EXTERIOR STUDY

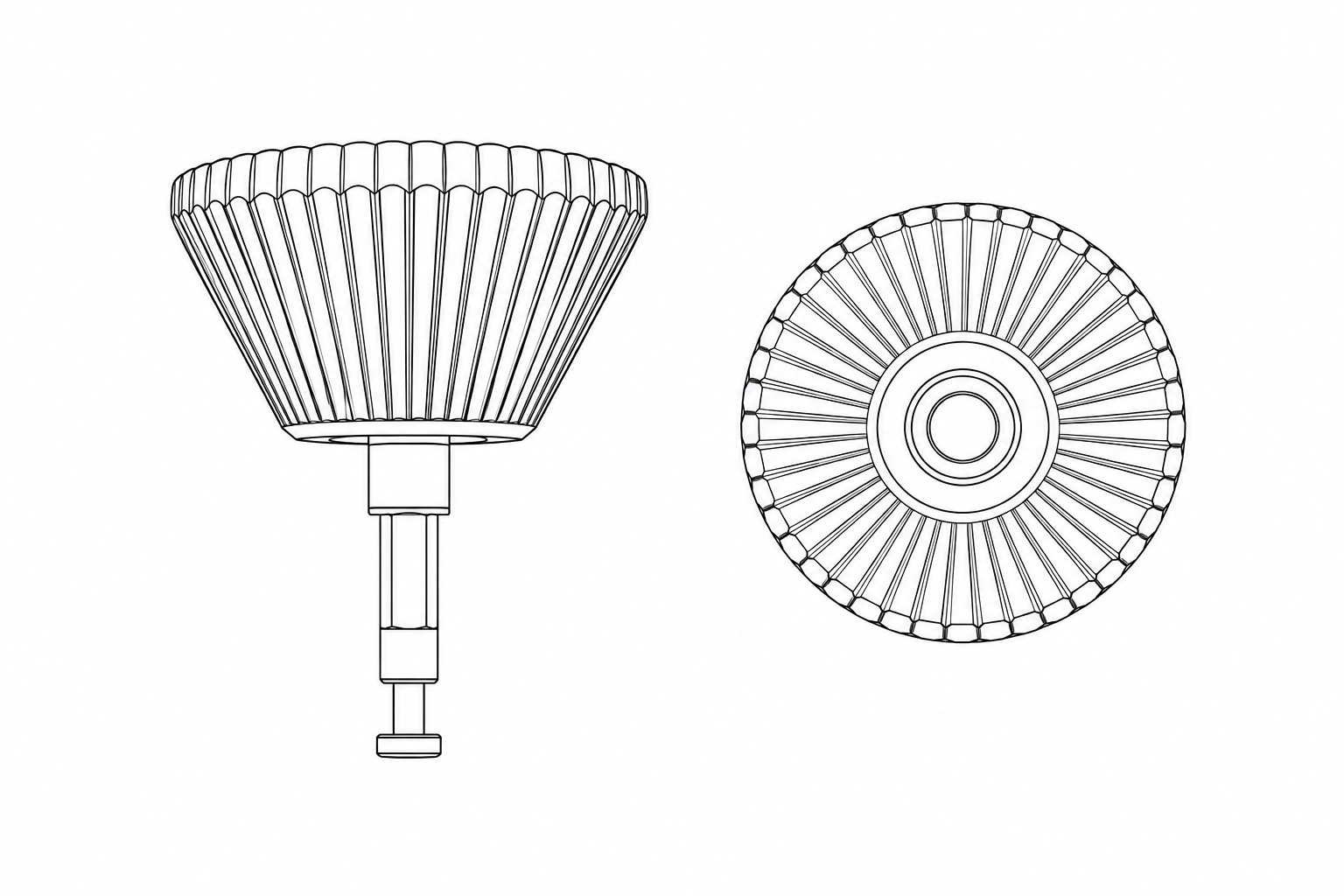

Monochrome exterior study · Aligned views
DATUM & MACHINING STRATEGY
테이퍼와 축을
같은 중심으로 정렬.
기본 테이퍼와 단차 축의 회전 기준을 먼저 정한 뒤 플루트 분할 가공을 연결합니다. 큰 지름 쪽과 작은 지름 쪽의 홈 형상을 각각 검사해, 테이퍼 변화가 패턴에 미치는 영향을 확인합니다.
01 / CONICAL DATUM
지름과 높이를 함께 보기
원추형 외곽은 한 지점의 지름만으로 확인할 수 없습니다. 기준 높이에서의 윤곽을 비교하고 축과의 중심 관계, 상단 림의 흔들림을 함께 검사합니다.
02 / FLUTE TERMINATION
홈 시작과 종료의 정리
길게 이어지는 홈의 양끝은 버와 국부 자국을 따로 확인해야 합니다. 좁은 하단 골의 접근성을 확보하고 세정 후에도 이물이 남지 않도록 관리합니다.
MANUFACTURING ROUTE
기준 설정부터 최종 마감까지.
01
테이퍼 기준 검토
큰 지름, 작은 지름, 축 방향 높이와 단차 축의 관계를 정리합니다. 몸체와 축의 지지 순서를 계획합니다.
02
테이퍼·축 선삭
원추형 외곽과 축 단차를 가공합니다. 테이퍼 윤곽과 축 중심이 같은 기준을 유지하는지 확인합니다.
03
플루트 분할 가공
원주를 분할해 세로 홈을 형성합니다. 상하단에서 달라지는 홈 폭과 공구 접근, 칩 배출을 관리합니다.
04
골·축 정합 검사
플루트 양끝의 버와 골의 잔류물을 정리합니다. 테이퍼 윤곽, 림 흔들림, 축 단차 위치를 확인합니다.
QUALITY CHECKPOINTS
형상에 맞춰
검사도 달라집니다.
원추형 크라운은 테이퍼와 홈 패턴을 동시에 보아야 합니다. 축 방향의 윤곽 변화와 원주 방향의 반복성을 분리해 검사합니다.
테이퍼 외곽
높이별 윤곽·중심
기준 높이에서 외곽을 비교하고 상단 림과 단차 축의 중심 관계를 확인합니다.
세로 플루트
원주 간격·골 형상
상단과 하단에서 홈 폭과 간격을 비교하며 골의 잔류물과 능선 손상을 검사합니다.
하단·축
기준면·어깨 거리
좁은 하단 면에서 축 단차까지의 거리를 확인하고 가는 축의 흔들림을 검사합니다.
마감 경계
림·골 끝·반사면
외곽 림과 홈 끝의 에지 상태를 확인하고 불균일한 광택이나 국부 눌림을 구분합니다.
PRECISION TURNING / PROCESS & INSPECTION
테이퍼 선삭, 원주 분할 플루트, 단차 축의 정합을 연결해 입체적인 크라운 형상을 일관되게 관리합니다.
