PRECISION TURNING / METAL COMPONENTS
Specifications
CONCENTRIC
BLUE-INSERT CROWN
ANNULAR GROOVES / FACETED CENTER / SCALLOPED EDGE
미세한 동심원 홈이 중심의 블루 인서트를 감싸는 원형 외장 부품입니다. 원주 홈의 간격과 중심 시트의 위치, 바깥 테두리의 반복 윤곽을 구분해 관리하며, 가공된 금속면과 중앙 장식부의 경계를 선명하게 유지합니다.

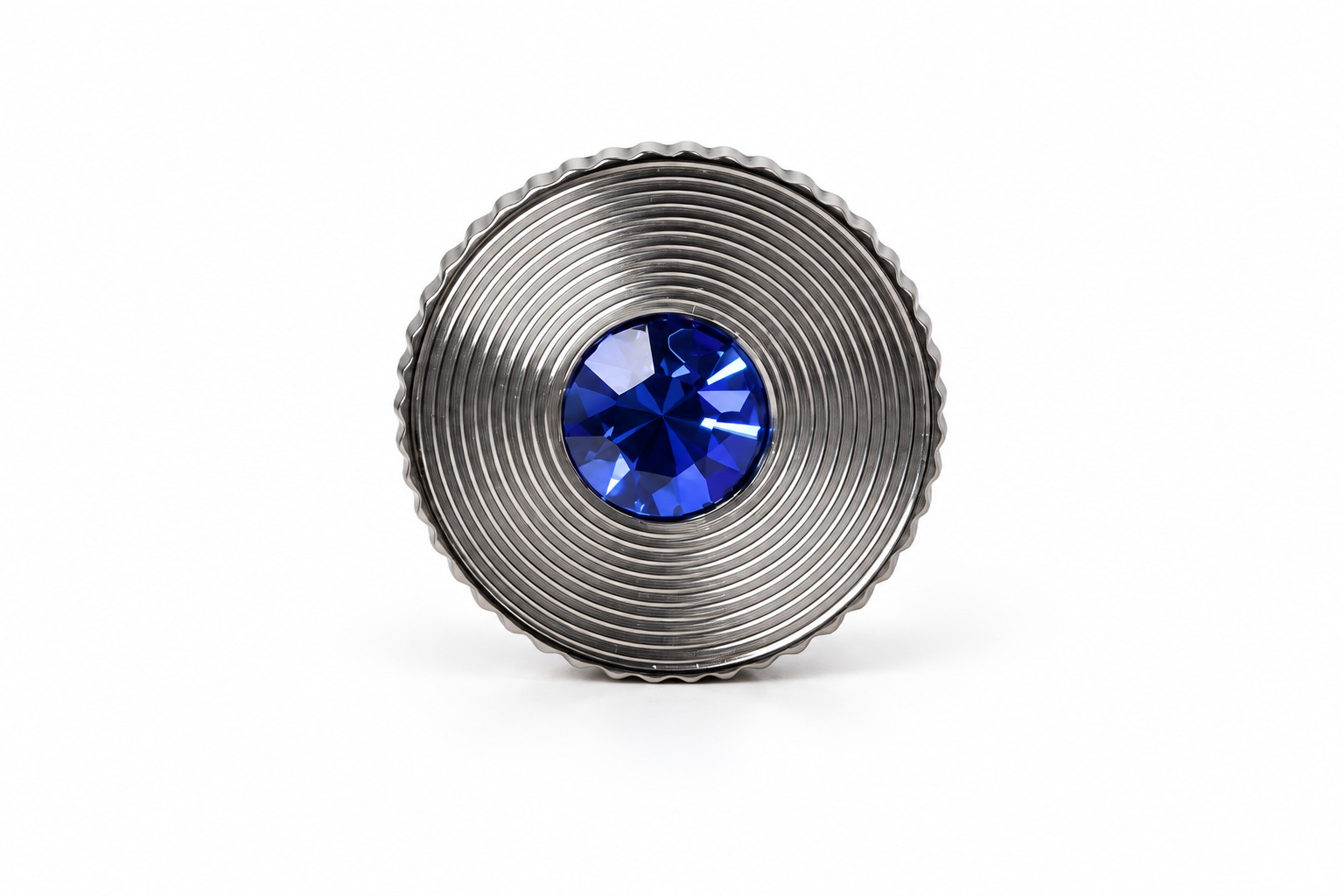

Fine concentric grooves surround a faceted blue insert, bringing radial alignment and surface detail into one circular face.
01 / PRODUCT FORM
02 / COMPONENT STUDY
Concentric grooves · Faceted center · Scalloped edge
Geometry & process
GEOMETRY
동심원 홈 · 중앙 인서트 · 반복 외곽
PRIMARY PROCESS
원형 전면·환형 홈 정밀 선삭
SECONDARY PROCESS
중심 시트·외곽 패턴 · 경계 마감
DATUM STRATEGY
원형 중심 · 인서트 시트 중심
QUALITY FOCUS
홈 간격 · 동심 정합 · 시트 경계
A / ANNULAR GROOVES
동심원을 이루는
미세한 간격
촘촘한 환형 홈은 지름 방향의 간격과 깊이를 함께 관리합니다. 공구 끝 형상과 이송 경로가 홈의 단면에 영향을 주므로, 마감 후에도 골과 능선이 구분되는지 확인합니다.
B / CENTER SEAT
중앙 인서트와
원형 시트
블루 인서트 주변의 시트는 동심원 패턴과 같은 중심을 사용해야 합니다. 금속 시트의 위치와 경계를 검사하고, 장식부의 형상과 금속 시트의 맞춤 상태를 구분해 확인합니다.
C / OUTER RHYTHM
바깥 테두리의
반복 윤곽
외곽의 작은 요철은 전면 동심원과 다른 방향의 패턴입니다. 테두리의 원형 윤곽과 반복 간격을 나누어 확인하고, 마감이 작은 요철을 불균일하게 만들지 않도록 관리합니다.
DETAIL STUDIES
중심에서 가장자리까지 선명하게.
03 / CONCENTRIC GROOVES
환형 홈과 바깥 능선

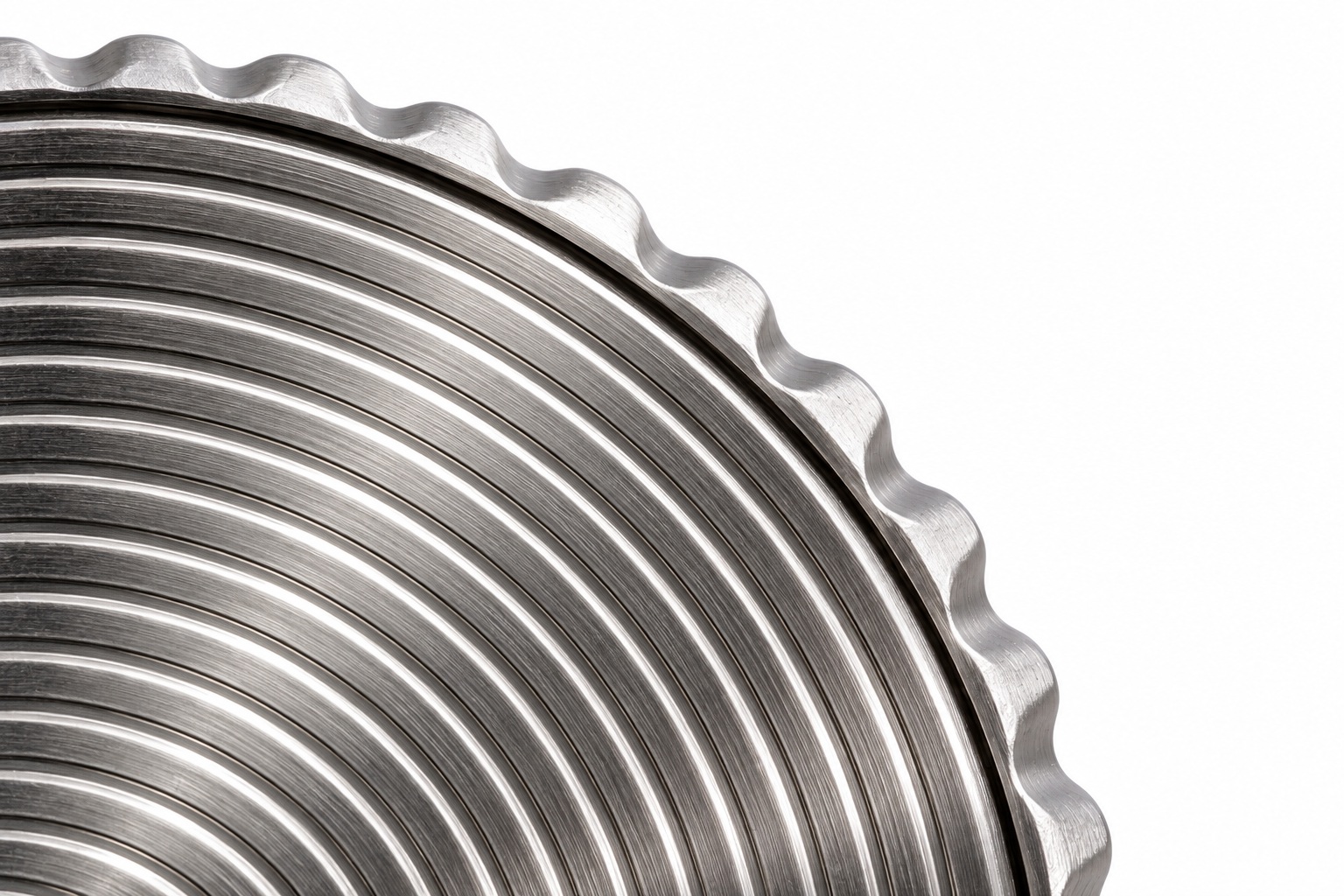

촘촘한 홈이 바깥 테두리에 닿는 경계를 살펴봅니다. 반사에 따라 홈이 합쳐 보일 수 있으므로 일정한 조명과 확대 관찰로 간격, 골의 잔류물, 능선 손상을 구분합니다.
04 / CENTER INTERFACE
블루 인서트의 원형 경계

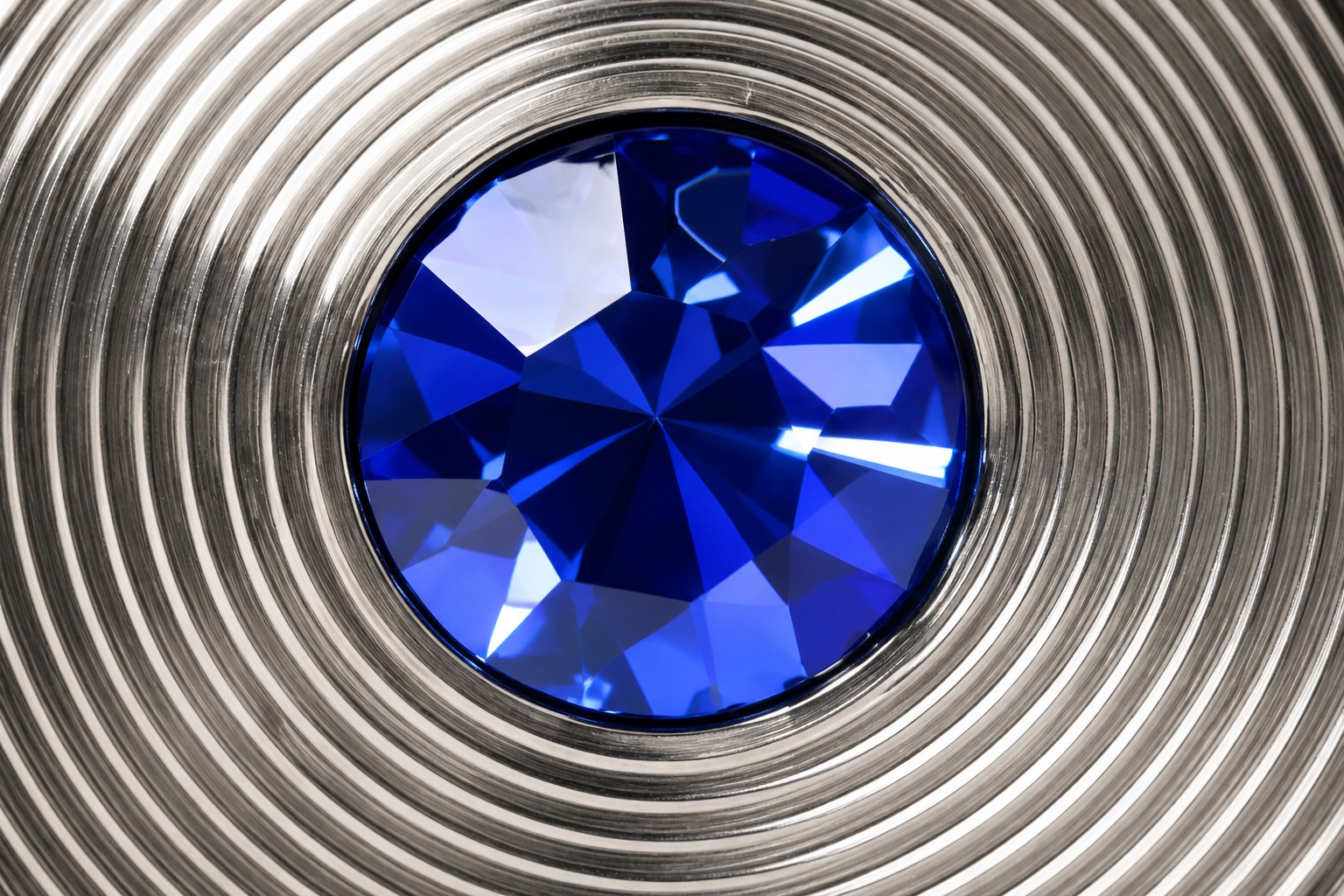

중앙의 면 분할과 이를 감싸는 금속 시트를 함께 확인합니다. 시트의 원형성과 중심 정합을 관리하고, 삽입부 가장자리의 틈과 표면 손상을 별도로 검사합니다.
EXTERIOR STUDY

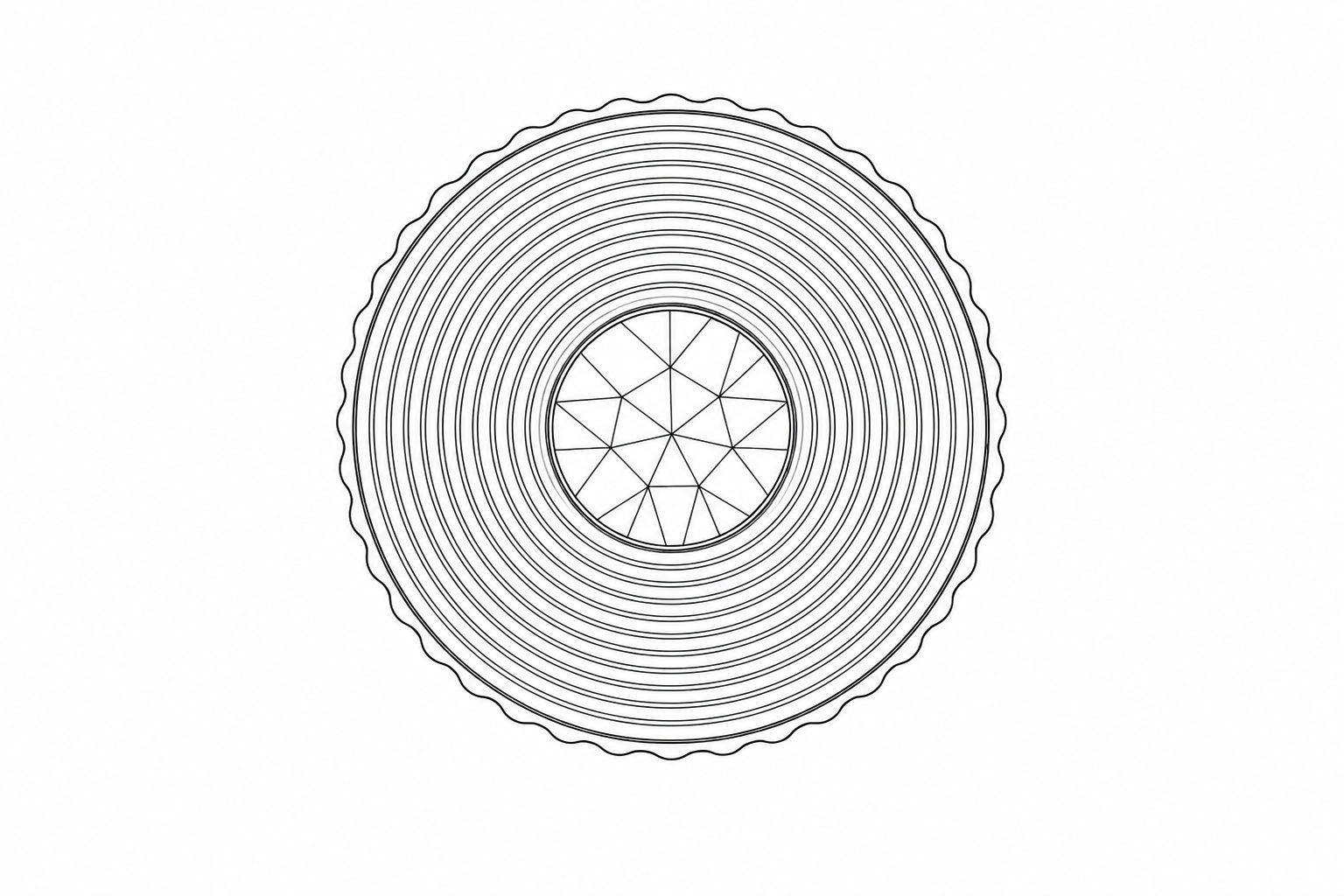

Monochrome exterior study · Aligned views
DATUM & MACHINING STRATEGY
하나의 중심으로
환형 홈과 시트를.
이 부품은 전면의 원형 중심이 가장 중요한 기준입니다. 환형 홈과 중앙 시트를 같은 중심에서 연결하고, 외곽 요철은 별도의 원주 분할 항목으로 관리합니다.
01 / GROOVE PROFILE
능선과 골의 형상 구분
홈의 깊이와 간격뿐 아니라 능선 폭과 골의 연결 상태를 확인합니다. 미세한 홈에 남은 연마 잔류물이 표면 표현을 흐리지 않도록 세정 조건을 관리합니다.
02 / INSERT BOUNDARY
장식부와 가공면의 정합
중앙 시트의 위치를 전면 중심과 비교하고 인서트 주변의 경계 상태를 확인합니다. 금속면의 마감과 장식부의 외관 검사는 서로 다른 기준으로 수행합니다.
MANUFACTURING ROUTE
기준 설정부터 최종 마감까지.
01
전면 중심 설정
원형 윤곽, 중앙 시트, 환형 홈의 중심 관계를 정리합니다. 미세 홈 가공에 필요한 공구 접근을 검토합니다.
02
환형 홈 선삭
원형 전면을 확보한 뒤 동심원 홈을 가공합니다. 공구 끝의 상태와 골에 남는 가공 자국을 확인합니다.
03
시트·외곽 정리
중앙 시트와 외곽 요철을 각각의 기준으로 가공·정리합니다. 작은 경계가 마감 중 변하지 않도록 보호합니다.
04
중심·표면 검사
홈 간격과 시트의 중심 정합을 확인합니다. 중앙 인서트 주변의 틈, 금속 능선의 손상, 잔류물을 검사합니다.
QUALITY CHECKPOINTS
형상에 맞춰
검사도 달라집니다.
미세 동심원 홈은 전면 전체의 리듬을 결정합니다. 환형 홈, 중심 시트, 외곽 패턴을 분리해 검사하고 중앙 장식부의 색상만으로 가공 품질을 판단하지 않습니다.
환형 홈
간격·깊이·능선
원주와 지름 방향으로 홈의 반복 상태를 확인하고 능선의 눌림과 골의 잔류물을 검사합니다.
중앙 시트
동심 정합·원형 경계
시트가 전면 중심과 맞는지 확인하고 인서트 주변의 틈과 국부 손상을 관찰합니다.
바깥 요철
원형 윤곽·반복 간격
외곽의 작은 요철이 균일하게 이어지는지, 마감 후 능선 높이가 흐트러지지 않았는지 확인합니다.
장식·금속 경계
표면 손상·세정 상태
금속면의 긁힘과 중앙부의 흠집을 분리해 확인하고 접합 경계의 이물을 검사합니다.
PRECISION TURNING / PROCESS & INSPECTION
환형 홈의 정밀한 반복과 중심 시트의 정합을 연결해, 작은 원형 부품에서도 섬세한 외관 기준을 유지합니다.
