PRECISION TURNING / METAL COMPONENTS
Specifications
COLORED KNURLED
STEMS
KNURLED GRIP / STEPPED SHAFT / COLOR FINISH
오렌지·블루·골드 계열의 원통형 그립과 작은 단차 축으로 구성된 금속 부품입니다. 촘촘한 측면 너링과 축의 기능 지름을 구분해 가공하고, 색상 마감 이후에도 평면부와 끝단의 맞춤 형상이 유지되도록 관리합니다.
Fine knurled grips and stepped shafts in three color finishes, with grip texture and functional stem geometry managed separately.

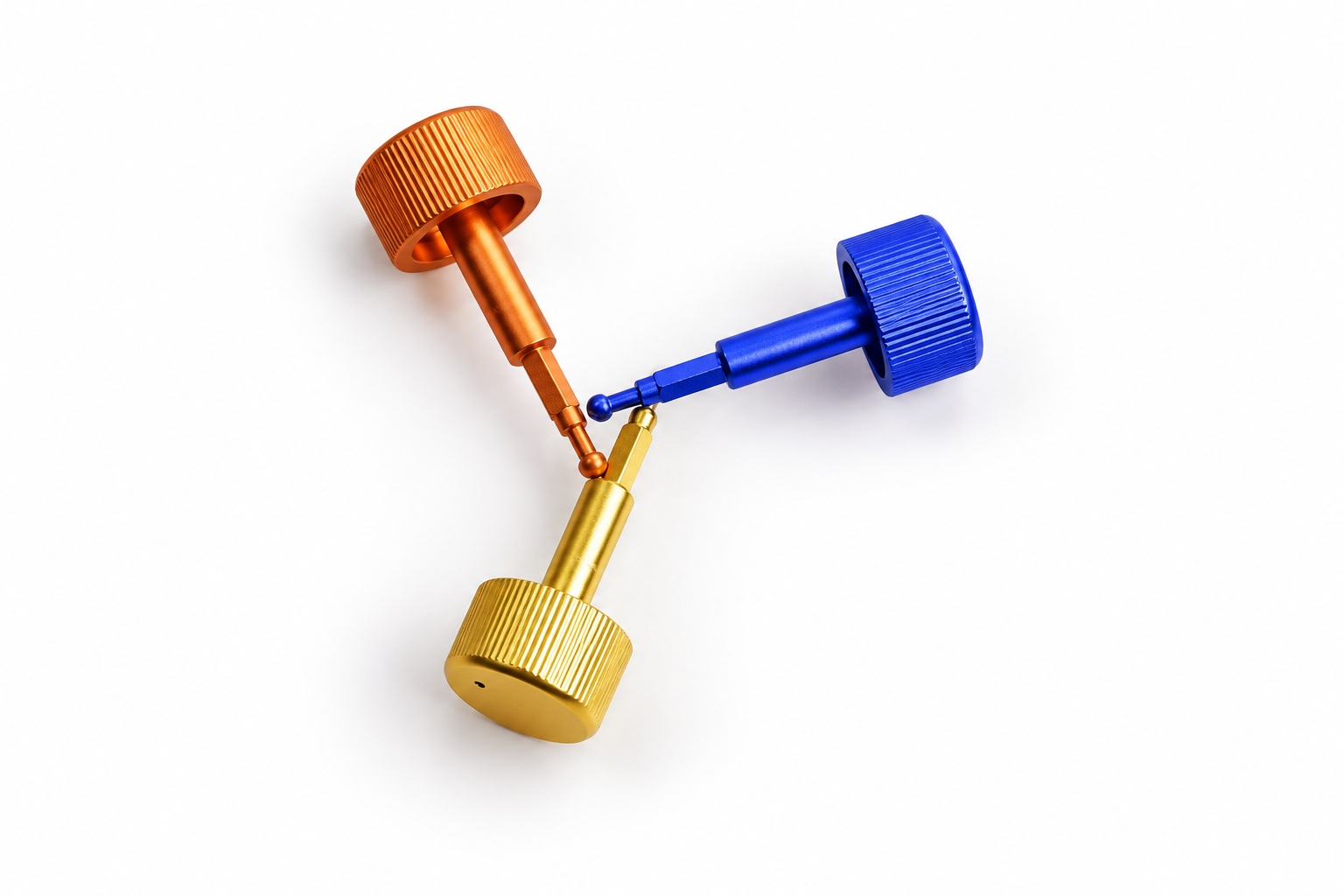

01 / PRODUCT FORM

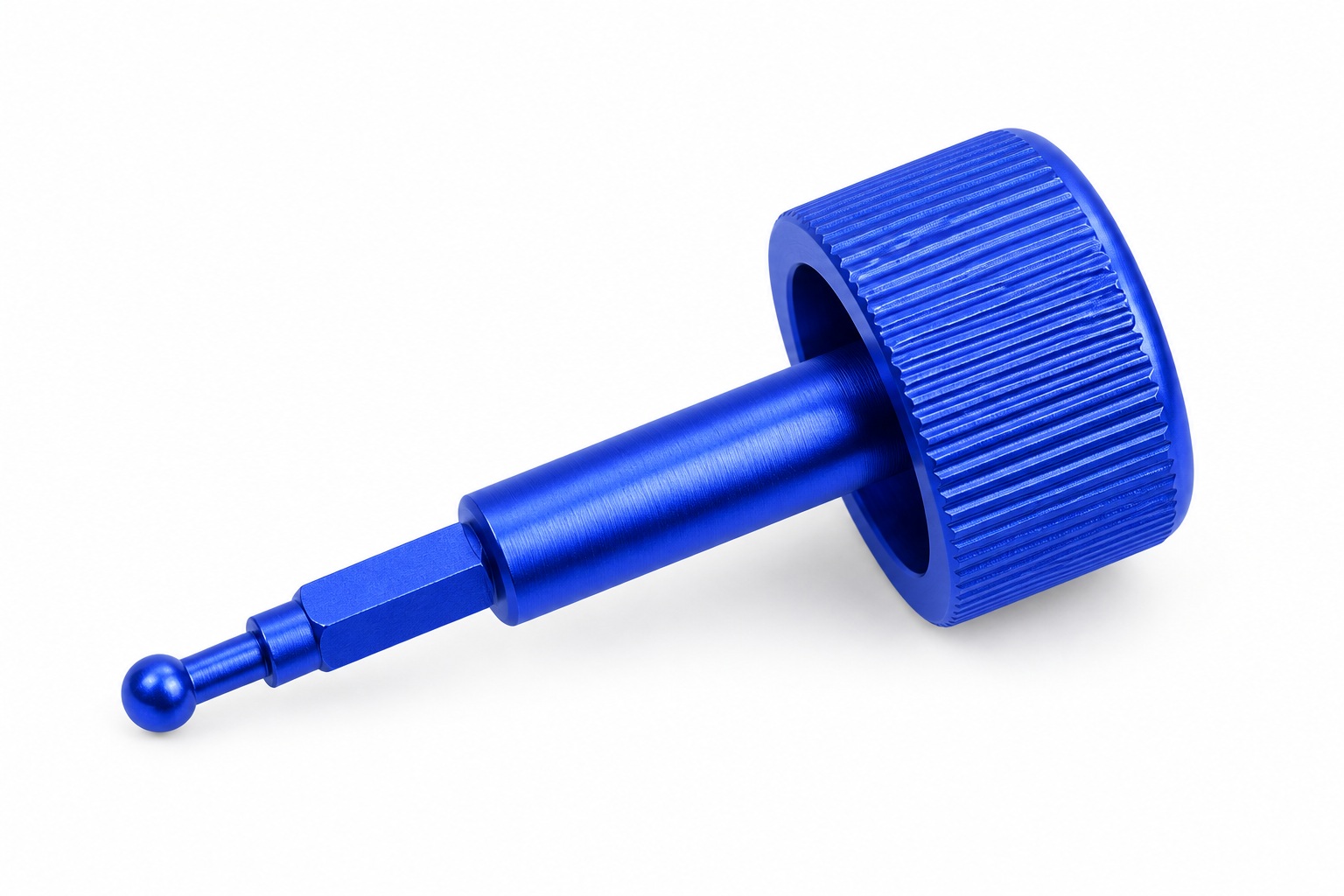

02 / COMPONENT STUDY
Knurled grip · Stepped shaft · Color variants
Geometry & process
GEOMETRY
원통 그립 · 세로 너링 · 단차 축
PRIMARY PROCESS
그립 외경 · 축 단차 선삭
SECONDARY PROCESS
너링·축 평면 가공 · 표면 마감
DATUM STRATEGY
그립 중심축 · 축 어깨 · 평면 방향
QUALITY FOCUS
너링 균일도 · 축 치수 · 마감 경계
A / KNURLED GRIP
원주를 따라
균일한 촉감
그립 측면의 촘촘한 요철은 간격과 높이가 촉감에 영향을 줍니다. 원형 기본 형상을 확보한 뒤 패턴을 형성하고, 능선이 불균일하게 눌리지 않도록 마감합니다.
B / STEPPED SHAFT
작은 단차가
정하는 맞춤
축에는 여러 지름과 평면부, 작은 끝단이 이어집니다. 회전 대칭 부분의 선삭과 방향을 갖는 평면 가공을 구분하고, 어깨 거리를 기능 기준으로 관리합니다.
C / COLOR FINISH
색상 아래의
기능면 유지
색상별 외관이 달라도 축의 맞춤 기준은 일관되어야 합니다. 승인된 표면처리 경로에 따라 기능면의 보호 여부를 검토하고, 최종 마감 후 지름과 평면부를 확인합니다.
DETAIL STUDIES
그립의 결, 축 끝의 정밀함.

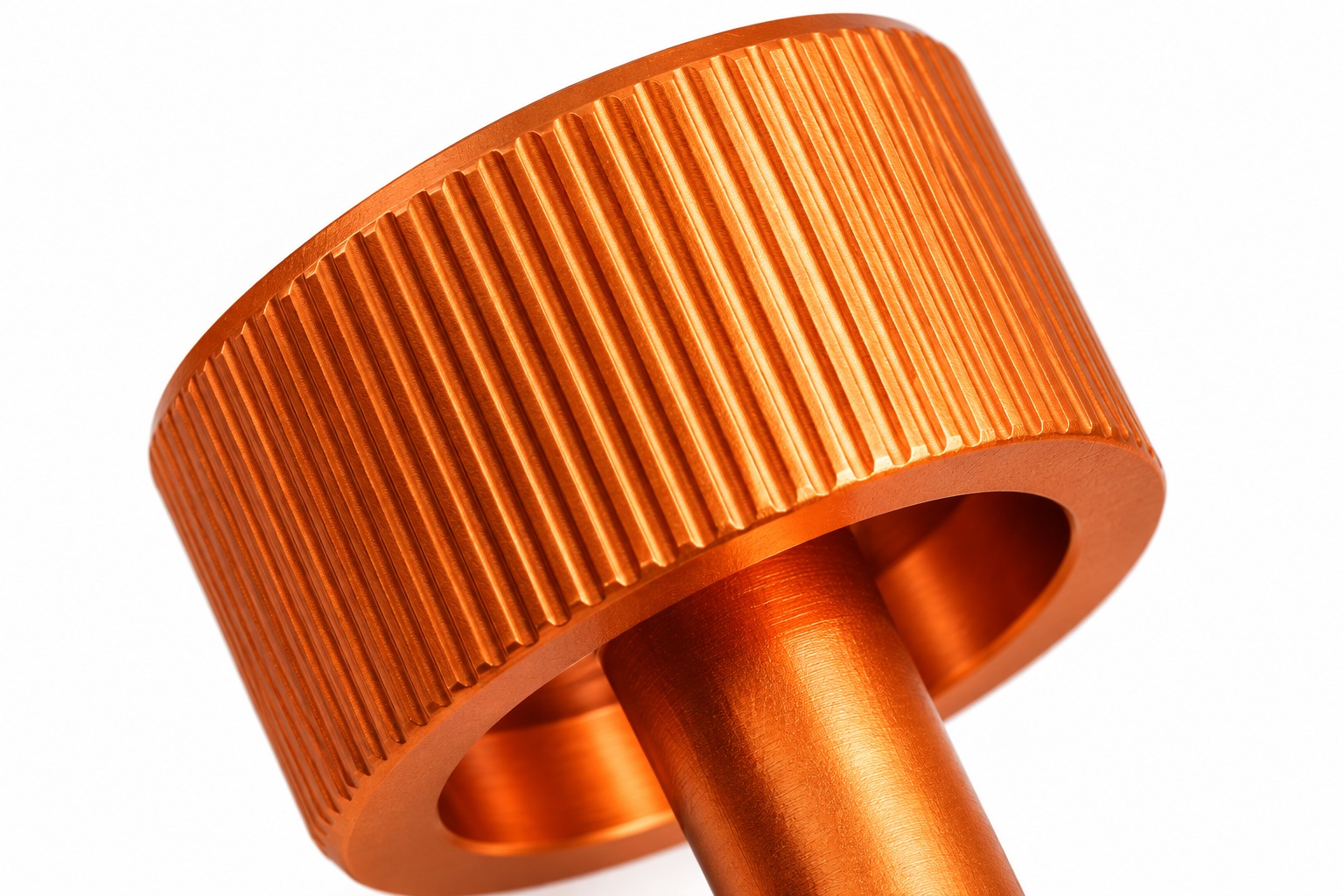

03 / AXIAL KNURLING
촘촘한 세로 너링
오렌지 그립의 능선과 골을 확대해 살펴봅니다. 너링의 원주 간격과 끝단 상태를 확인하며, 색상 마감이 골을 메우거나 능선 끝을 거칠게 만들지 않도록 관리합니다.

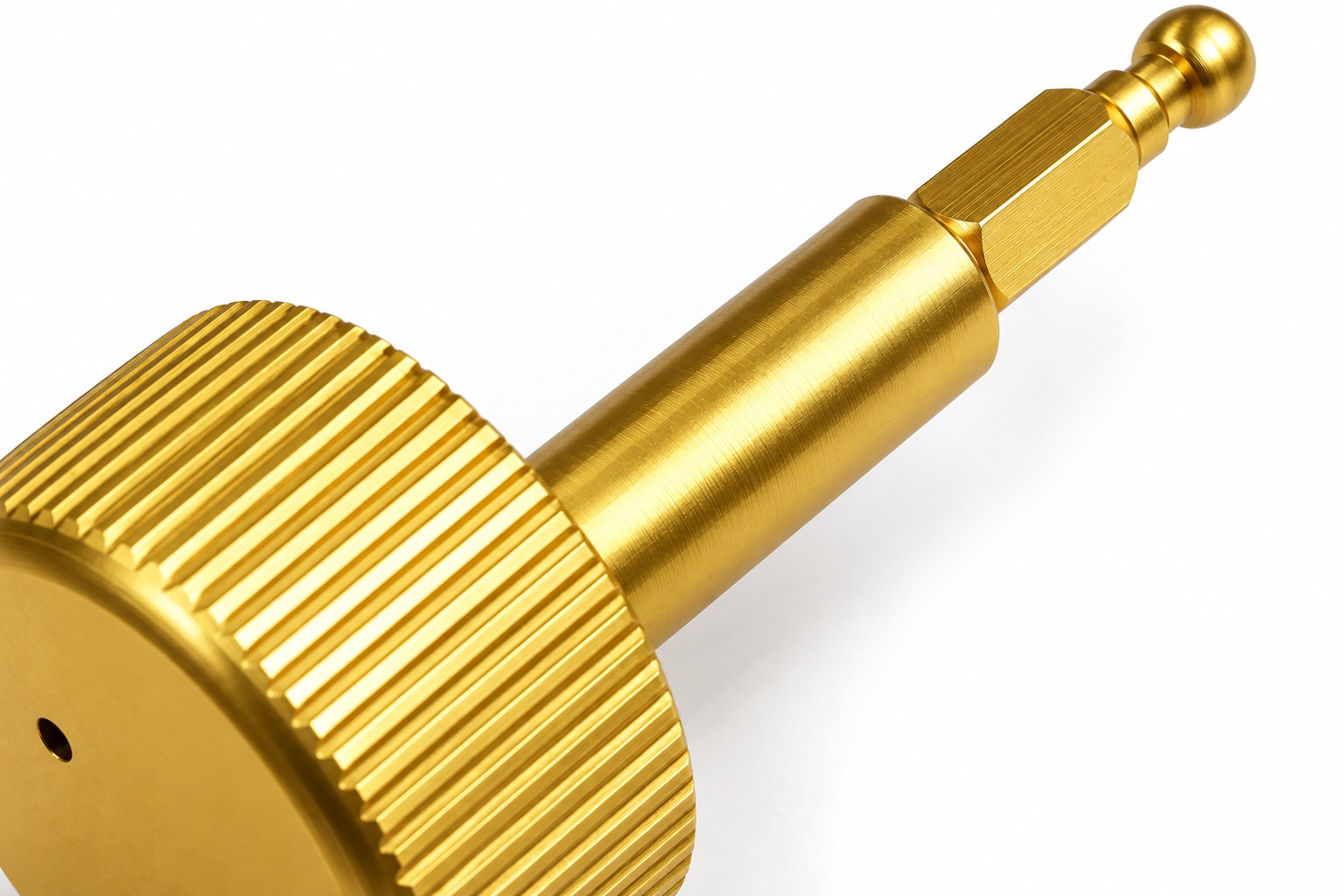

04 / SHAFT TIP
가느다란 축과 작은 평면
골드 축의 평면부와 작은 끝단 형상을 확인합니다. 축 지름과 평면 폭을 구분해 검사하고, 마감 이후의 어깨 위치와 끝단 변형을 확인합니다.

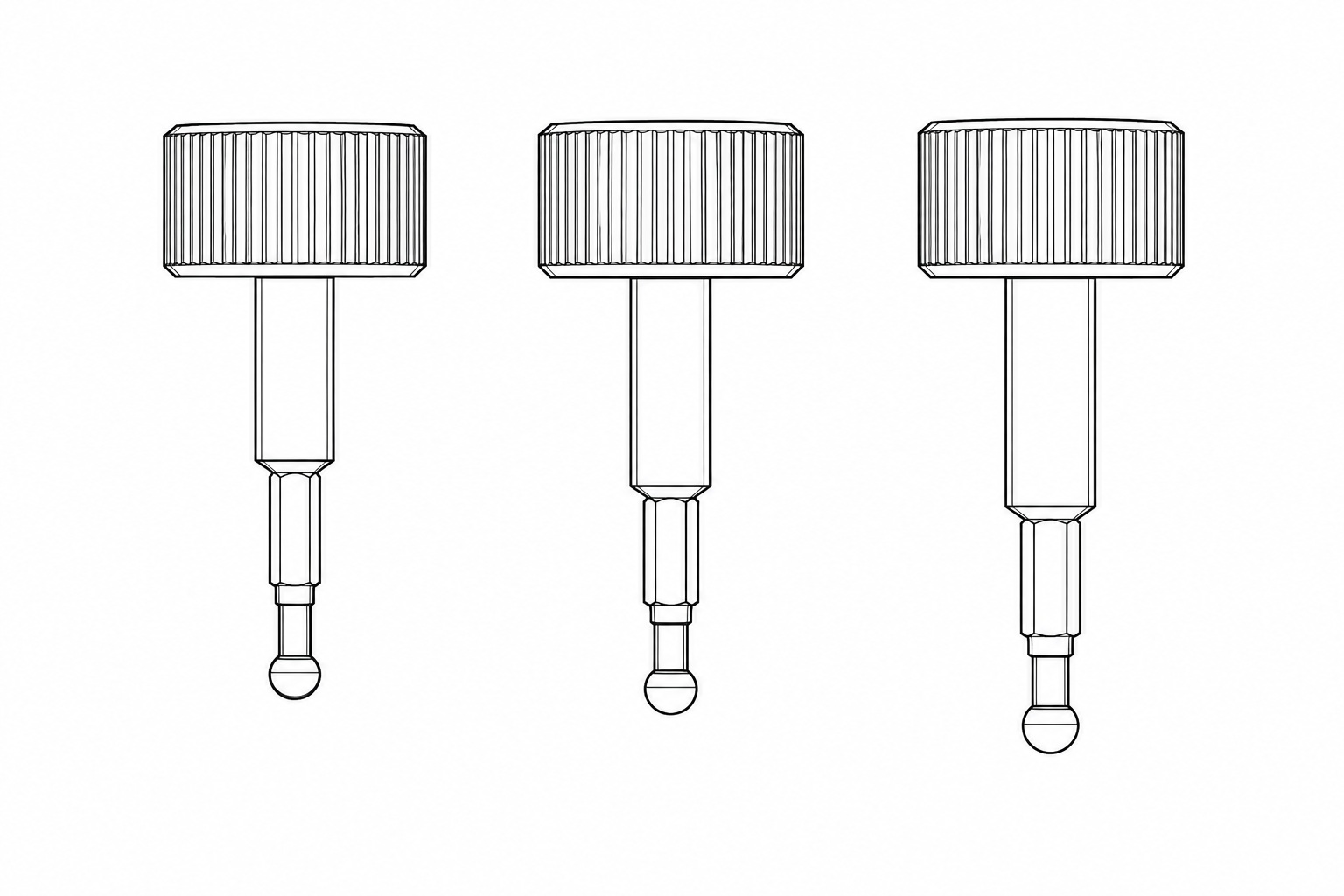

EXTERIOR STUDY
Monochrome exterior study · Aligned views
DATUM & MACHINING STRATEGY
그립 중심과 단차 축을
한 흐름으로.
큰 그립과 가는 축의 중심을 선삭 기준으로 연결합니다. 방향을 갖는 평면부는 별도 가공 자세로 관리하고, 색상 처리는 외관 영역과 기능 맞춤 영역을 구분해 계획합니다.
01 / SHAFT FLAT
회전 기준과 평면 방향
축의 평면부는 지름만으로 검사할 수 없습니다. 회전축에 대한 평면의 위치와 폭, 다음 단차까지의 거리를 구분해 확인합니다.
02 / POST-FINISH CHECK
마감 후의 기능 치수
색상 마감 전후에 맞춤 축과 어깨 상태를 비교합니다. 표면처리 잔류물과 작은 끝단의 손상을 확인하고 승인된 최종 치수 기준으로 판정합니다.
MANUFACTURING ROUTE
기준 설정부터 최종 마감까지.
01
축·그립 기준 설정
그립 중심, 축 어깨, 작은 끝단과 평면부의 관계를 검토합니다. 긴 축을 지지할 가공 순서를 정합니다.
02
원통·단차 선삭
그립 외경과 축 단차를 가공합니다. 가느다란 구간의 돌출 길이와 절삭 부하를 관리합니다.
03
너링·평면 가공
그립의 원주 패턴과 축의 방향성 있는 평면을 구분해 가공합니다. 각 구간의 버를 국부적으로 정리합니다.
04
색상·맞춤 검사
승인된 색상 마감을 적용한 뒤 너링 결, 축 지름, 평면부와 끝단을 확인합니다.
QUALITY CHECKPOINTS
형상에 맞춰
검사도 달라집니다.
그립의 촉감, 축의 맞춤, 색상 외관은 서로 다른 품질 항목입니다. 마감 전후를 나눠 검사해 기능 형상을 놓치지 않도록 합니다.
그립 패턴
너링 간격·능선
원주 방향의 패턴 간격과 끝단을 확인하고 눌린 능선이나 골의 잔류물을 검사합니다.
단차 축
지름·어깨 위치
각 기능 지름과 어깨 사이 거리를 확인하며 가는 구간의 휨을 검사합니다.
평면·끝단
방향·폭·작은 형상
축 평면의 방향과 폭, 작은 끝단의 눌림 또는 마감 손상을 확인합니다.
색상 마감
균일도·기능면 보존
같은 조명에서 색상과 표면 결을 비교하고 마감 뒤 기능 치수와 맞춤 경계를 확인합니다.
PRECISION TURNING / PROCESS & INSPECTION
그립의 반복 패턴과 축의 정밀 단차를 구분해 가공하고, 색상 마감 뒤에도 기능 형상을 유지하는 것이 이 부품의 핵심입니다.
