PRECISION TURNING / PROFILE COMPONENTS
Specifications
BLUE TEARDROP
FACEPLATES
TEARDROP CONTOUR / SATIN FACE / FINE EMBLEM
청록·블루 계열의 새틴 표면에 얕은 문양을 더한 물방울형 페이스플레이트입니다. 비원형 윤곽과 좁은 테두리, 표면 문양을 각각 가공·마감 구역으로 나누고, 얇은 판의 평면 상태와 외곽의 촉감을 함께 관리합니다.
A satin blue teardrop faceplate, defined by a continuous bevel, a clean planar face and a precise surface emblem.

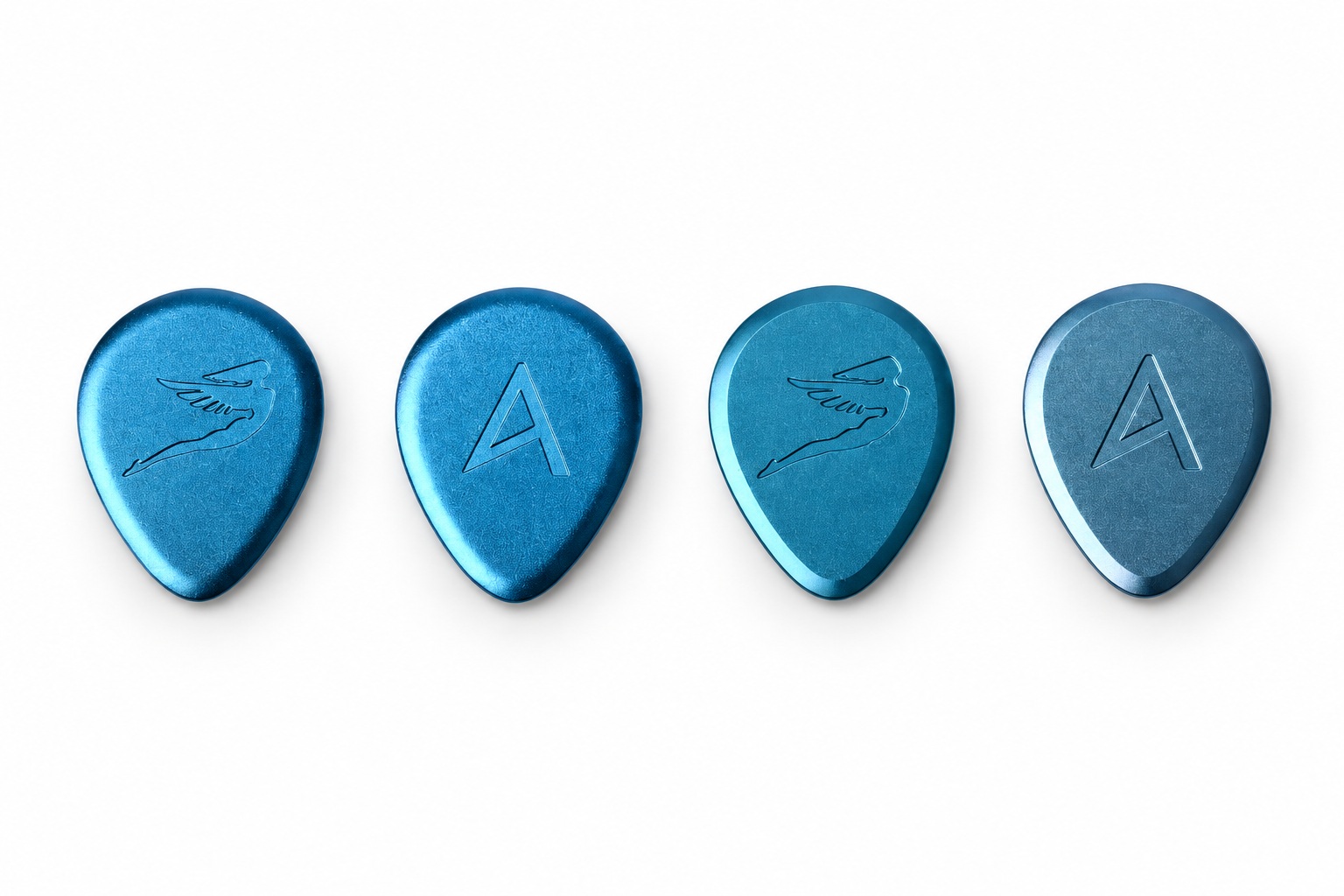

01 / PRODUCT FORM
02 / COMPONENT STUDY
Teardrop contour · Satin face · Fine emblem
Geometry & process
GEOMETRY
물방울형 플레이트 · 얕은 문양 · 테두리
PRIMARY PROCESS
평면 정리 · 비원형 윤곽 밀링
SECONDARY PROCESS
문양 가공 · 테두리 에지 마감
DATUM STRATEGY
평면 기준 · 외곽 중심 · 문양 방향
QUALITY FOCUS
평면 상태 · 베벨 폭 · 문양 선명도

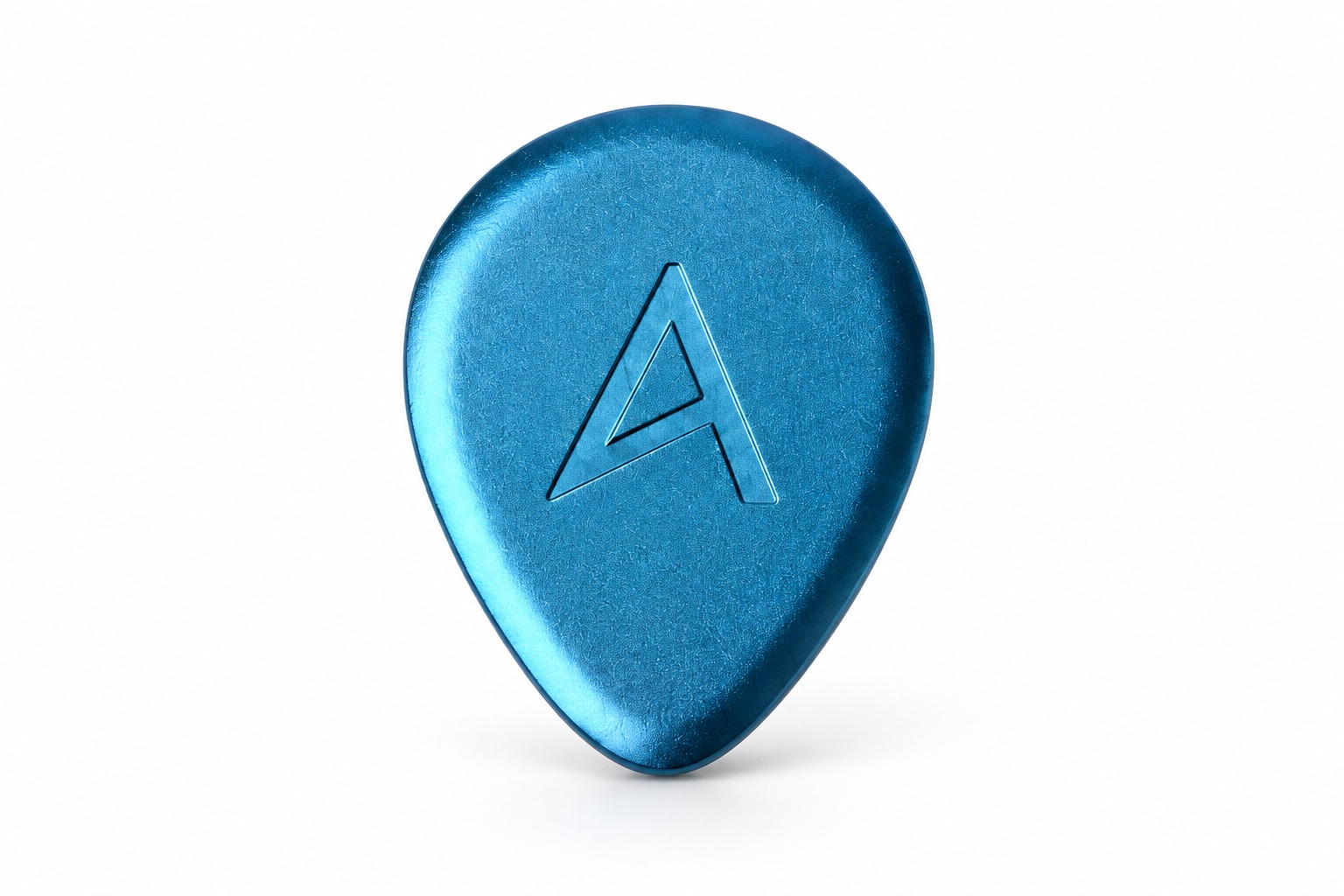

A / TEARDROP PROFILE
끝점까지 이어지는
부드러운 윤곽
원호가 좁은 끝점으로 이어지는 외곽은 윤곽 밀링의 연속성이 중요합니다. 공구 방향이 바뀌는 구간의 자국을 확인하고, 좌우 윤곽과 테두리 폭을 함께 관리합니다.
B / SATIN SURFACE
평면의 결을
일정하게
새틴 표면은 광택보다 표면 결의 방향과 균일도가 드러납니다. 판을 안정적으로 지지해 기본 평면을 확보하고, 문양과 테두리가 마감 과정에서 흐려지지 않도록 구역을 나눕니다.
C / EMBLEM DETAIL
얕은 문양의
경계 유지
작은 문양은 선폭과 깊이, 바탕면과의 대비로 읽힙니다. 가공 후 선 안쪽의 잔류물을 확인하고, 표면 마감이 세부 선을 메우거나 번지게 하지 않도록 관리합니다.
DETAIL STUDIES
윤곽과 문양, 두 가지 정밀함.

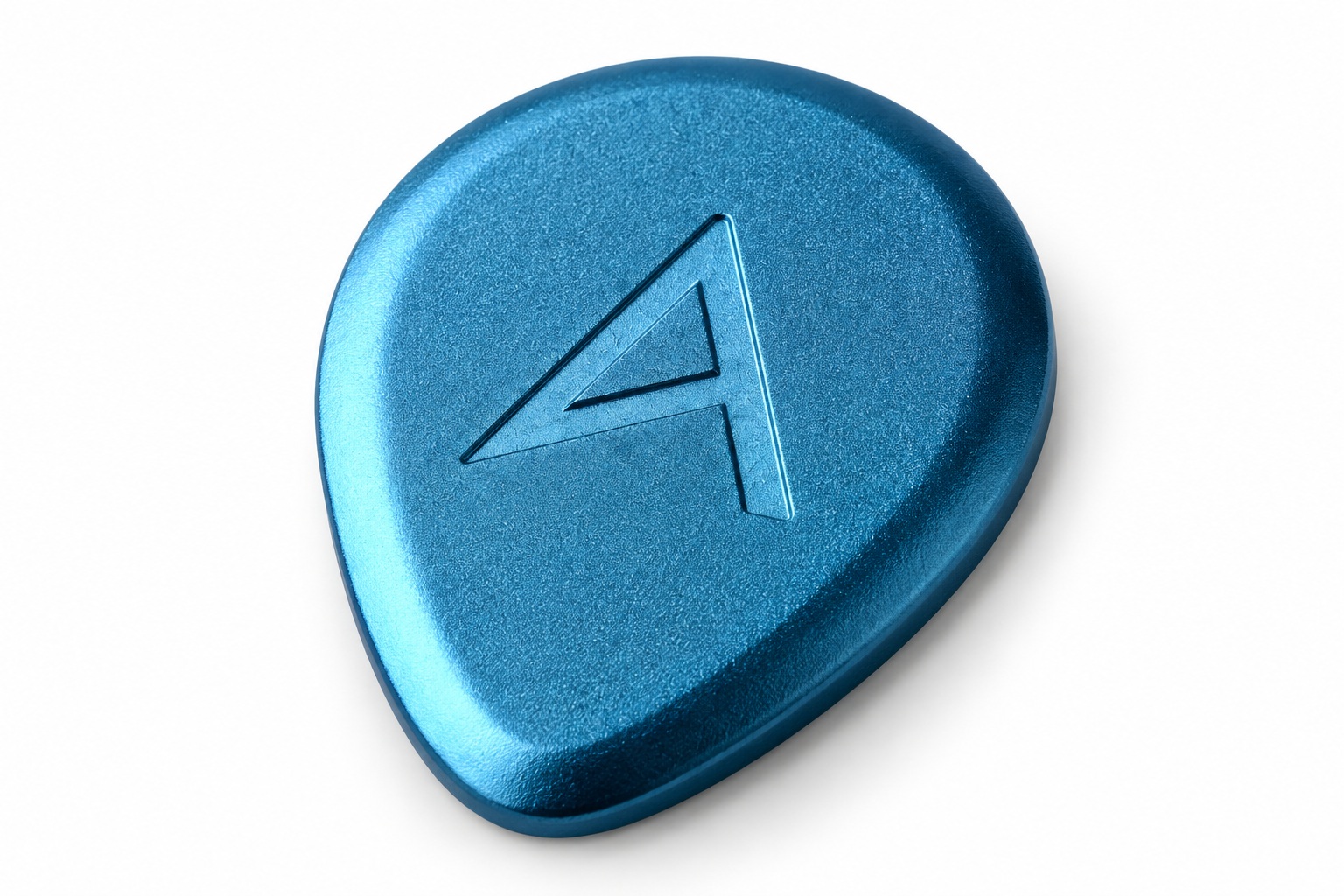

03 / BEVELED PERIMETER
끝점으로 이어지는 베벨
넓은 곡면 테두리가 좁은 끝점에 닿는 부분을 확인합니다. 베벨 폭과 외곽 경계가 일정한지 살피고, 손으로 닿는 모서리의 날카로움을 따로 검사합니다.

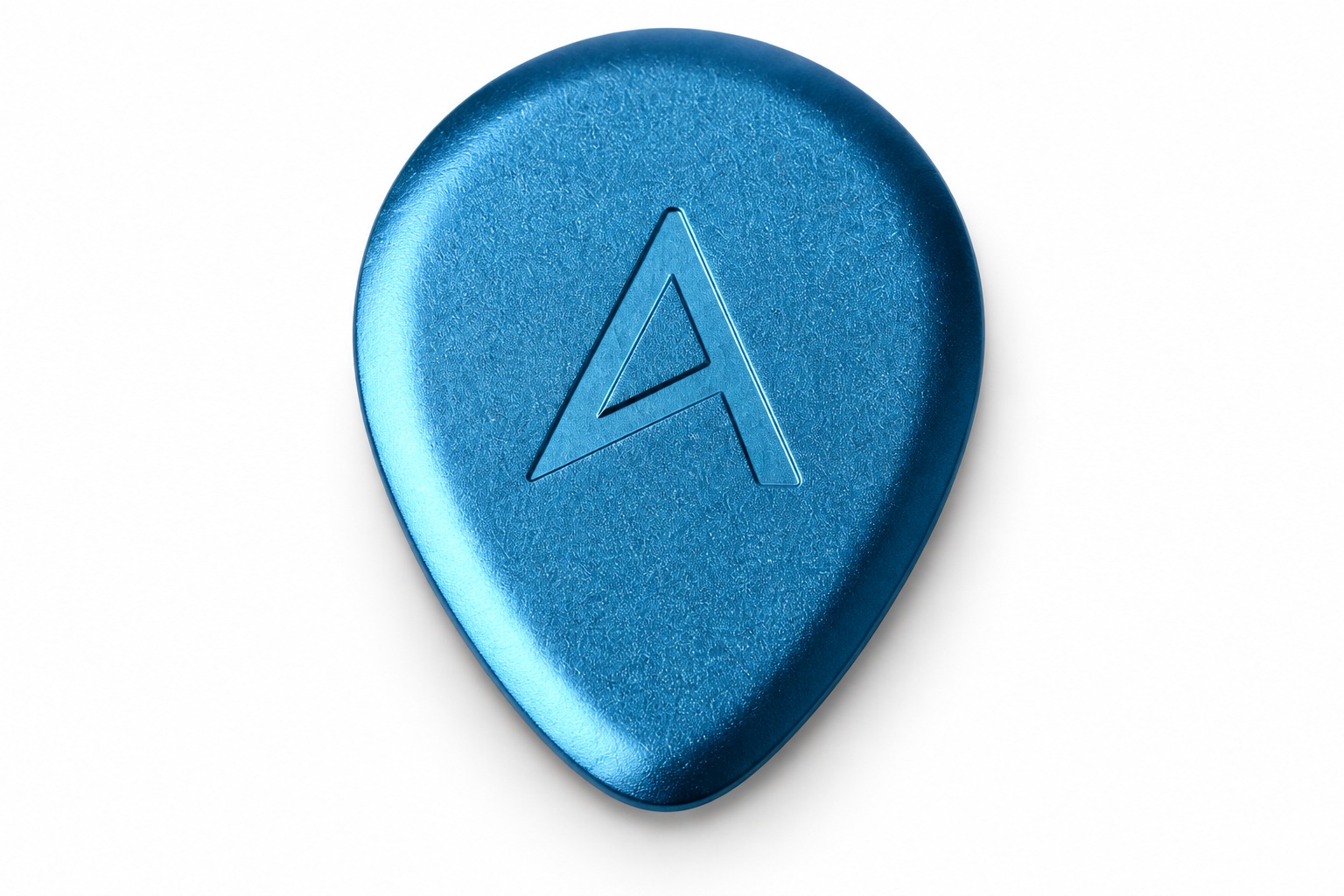

04 / EMBLEM EDGE
바탕면 위의 작은 선
문양의 선과 바탕면 사이 경계를 확대해 확인합니다. 표면 결의 균일성과 문양 선폭을 구분해 보고, 색상 차이만으로 가공 깊이를 판단하지 않습니다.

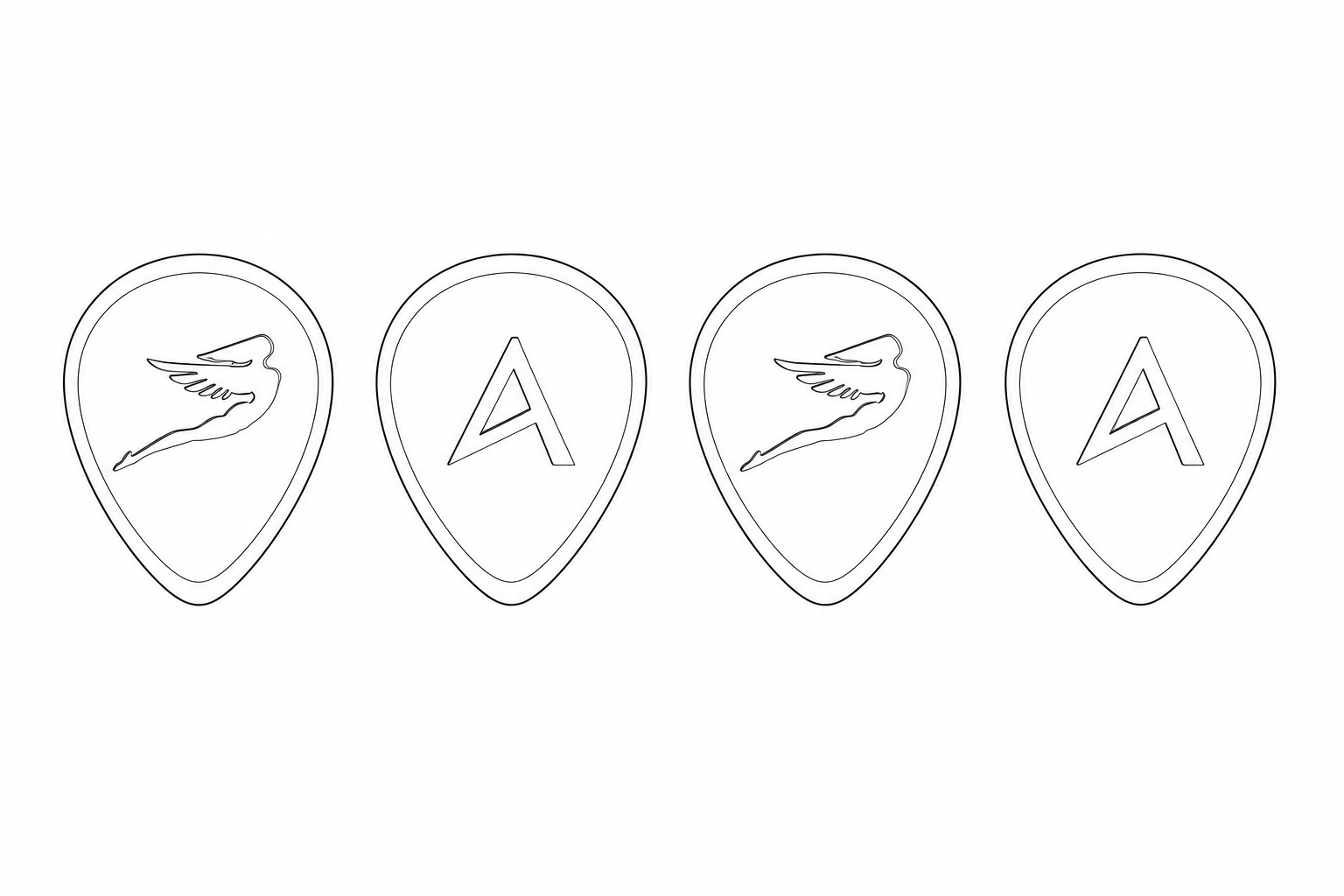

EXTERIOR STUDY
Monochrome exterior study · Aligned views
DATUM & MACHINING STRATEGY
비원형 윤곽과 문양을
하나의 평면 기준으로.
평평한 페이스플레이트는 선삭이 아닌 평면·윤곽 가공 중심으로 계획합니다. 외곽의 방향과 문양의 중심을 같은 기준에 연결하고, 뒤집기나 재고정 때 기준이 이동하지 않도록 관리합니다.
01 / CONTOUR DATUM
외곽의 방향을 고정하기
둥근 상단과 좁은 하단 끝점을 기준으로 방향을 정합니다. 문양의 회전 위치와 좌우 중심을 외곽 기준에 연결해 변형마다 일관된 배치를 유지합니다.
02 / FINISH CONTROL
표면 결·색상 분리 관리
표면 결, 색상, 문양 선명도는 서로 다른 검사 항목입니다. 승인 외관 샘플과 조명 조건을 맞춰 비교하며, 표면 결의 균일성과 색상 편차를 나눠 기록해 외관 기준을 일관되게 적용합니다.
MANUFACTURING ROUTE
기준 설정부터 최종 마감까지.
01
평면·방향 설정
플레이트를 지지할 평면과 외곽 방향을 정합니다. 문양 위치와 좁은 끝점의 가공 여유를 함께 검토합니다.
02
외곽·베벨 가공
물방울 윤곽과 테두리를 연속적으로 가공합니다. 좁은 끝점의 공구 방향 변화와 지지 상태를 확인합니다.
03
문양 정밀 가공
바탕면 기준으로 문양의 중심과 방향을 맞춥니다. 얕은 선의 형상을 유지하며 가공 잔류물을 제거합니다.
04
표면·촉감 검사
표면 결 및 색상 균일도를 기준 샘플과 비교합니다. 베벨 폭, 문양 선명도, 끝점의 촉감을 확인합니다.
QUALITY CHECKPOINTS
형상에 맞춰
검사도 달라집니다.
페이스플레이트의 검사 기준은 원통 부품과 다릅니다. 비원형 외곽, 테두리의 연속성, 바탕면과 문양의 표현을 중심으로 확인합니다.
물방울 외곽
윤곽·좌우 정합
둥근 상단부터 하단 끝점까지 외곽이 연속되는지, 좌우 형상이 기준 윤곽과 맞는지 확인합니다.
테두리
베벨 폭·촉감
곡률이 변하는 구간의 베벨 폭을 비교하고 모서리의 날카로움과 눌림을 검사합니다.
표면 문양
선폭·위치·선명도
문양의 위치와 방향, 가는 선의 연결 및 잔류물을 확대해 확인합니다.
새틴 외관
결·색상·얼룩
일정한 조명에서 표면 결 및 색상 차이를 비교하고 얼룩, 국부 광택, 긁힘을 검사합니다.
PRECISION TURNING / PROCESS & INSPECTION
원형 기준의 선삭 부품과 달리, 비원형 윤곽과 표면 문양의 위치 관계를 중심으로 페이스플레이트의 품질을 구성합니다.
