LOCAL EXTRACTION / PROCESS ENVIRONMENT
이동식 연마 분진 집진기
MOBILE POLISHING DUST COLLECTOR

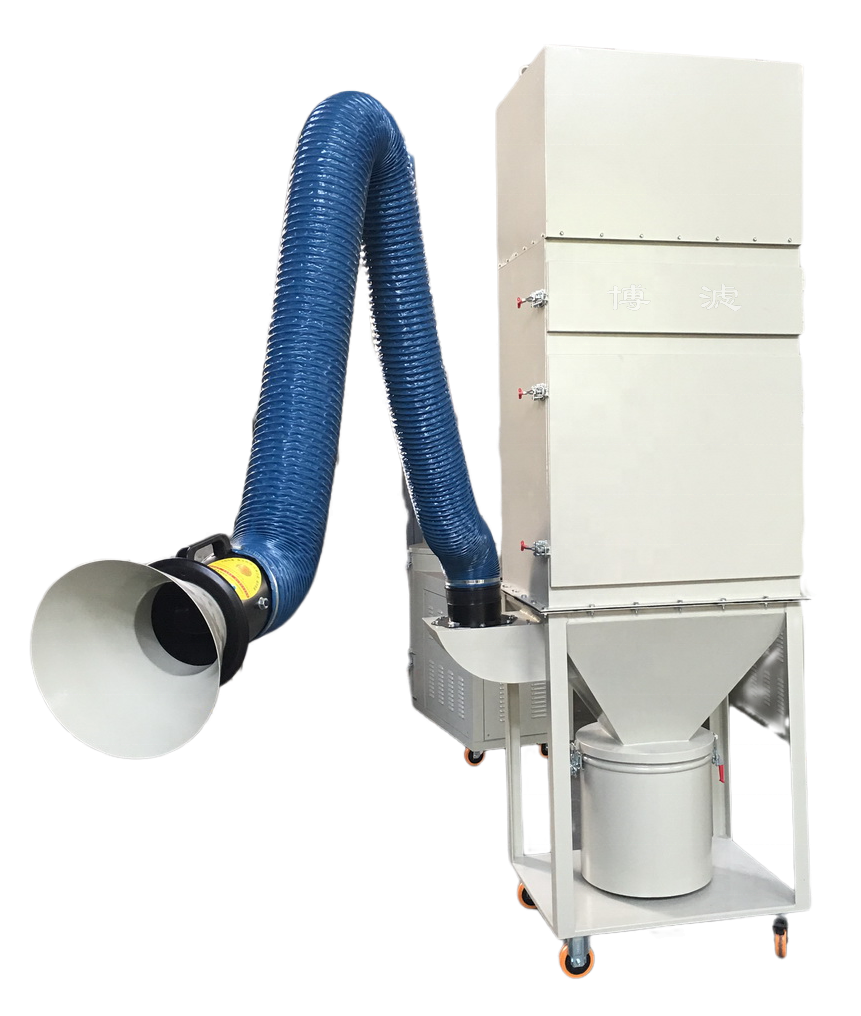

연마 작업점 가까이 포집 후드를 배치하고 플렉시블 덕트로 분진을 유도하는 이동식 집진 설비입니다. 캐스터 프레임으로 작업 위치에 대응하며 점검 패널·호퍼·하부 분진통을 통해 유지관리에 접근합니다. 분진의 발생 방향과 소재 특성, 덕트 저항과 포집 상태를 함께 검토하는 국소배기 장비입니다.
This mobile extraction unit brings a hood and flexible duct close to the polishing source. Its wheeled frame, access panels, hopper and collection bin support positioning and maintenance. Effective capture depends on source direction, material characteristics, duct resistance and verified extraction performance rather than the presence of a collector alone.
01 / SOURCE CAPTURE
분진이 퍼지기 전에 잡는 후드 위치
연마 분진은 단순히 아래로 떨어지는 입자만으로 구성되지 않습니다. 회전 공구가 만드는 기류와 함께 미세 입자가 작업 공간으로 퍼질 수 있으므로 발생 방향을 고려해 후드를 배치해야 합니다. 후드가 멀거나 작업자가 분진 이동 경로에 있으면 집진기가 작동해도 충분히 포집되지 않을 수 있습니다. 발생점과 후드의 관계, 주변 횡기류와 부품에 의한 가림을 확인하는 것이 포집 성능 검토의 출발점입니다.
Fine particles can travel with the airflow created by a rotating tool. Hood distance, emission direction, cross-draughts and obstruction determine whether the contaminant enters the extraction system before spreading through the work area.
02 / AIRFLOW PATH
덕트 저항과 실제 포집 상태의 연결
플렉시블 덕트는 작업 위치에 대응하기 쉽지만 길어지거나 급격히 굽으면 공기 흐름의 저항이 커질 수 있습니다. 덕트의 눌림과 파손, 연결부 누설은 후드에서 확보되는 흡입 조건을 바꾸므로 외관상 팬이 회전한다는 사실과 유효 포집을 구분해야 합니다. 이동 후에는 덕트 경로와 후드 위치를 다시 확인하고 실제 작업 조건에서 포집 상태를 점검합니다. 발생점의 포집과 덕트 상태를 함께 살펴 공기 흐름이 약해진 원인을 구분합니다.
Flexible ducting adds positioning freedom but can increase resistance when compressed, extended or tightly bent. Check connections and the hood after relocation; fan operation alone is not evidence of effective capture at the source.
03 / COLLECTION & CARE
분진 수거부와 점검 접근성
호퍼와 하부 분진통은 포집된 분진을 수거하는 구조이며 점검 패널은 내부 상태를 확인하기 위한 접근부입니다. 수거량이 쌓이거나 패널의 밀폐 상태가 나빠지면 정상 운전에 영향을 줄 수 있어 정해진 절차에 따라 점검과 수거를 수행해야 합니다. 실제 처리 방식에 맞춰 내부 점검과 청소 항목을 구분합니다. 분진 제거 과정에서 재비산이 생기지 않도록 취급하고 장비를 정지·격리한 안전한 상태에서 필요한 정비를 진행합니다.
The hopper, collection bin and access panels support dust handling and maintenance. Accumulation and poor sealing can affect operation. Use maintenance procedures appropriate to the installed treatment system, and isolate the equipment safely before servicing.
04 / MATERIAL COMPATIBILITY
소재의 위험성을 먼저 구분하는 적용
연마 분진은 소재와 입도에 따라 유해성과 연소 특성이 다르며 모든 분진을 하나의 집진기에 혼합할 수 있는 것은 아닙니다. 가연성 금속 분진이나 불꽃을 동반한 작업은 집진 방식과 방호 설계의 적합성을 별도로 검토해야 합니다. 불꽃의 유입과 분진 축적, 서로 다른 물질의 혼합 가능성을 함께 확인합니다. 대상 소재와 공정 조건을 확인한 뒤 적합한 포집·처리 경로와 배출 조건을 검토하는 것이 우선입니다.
Dust compatibility is material-specific. Combustible particles and spark-producing processes require a separate assessment of collection and protection design, including ignition sources, accumulation and material mixing before choosing the extraction and discharge arrangement.
DUST COLLECTION STRUCTURE / 분진 포집 구조
작업점 포집
LOCAL CAPTURE HOOD
호퍼·분진통
HOPPER · DUST BIN
분할 점검 패널
SEGMENTED SERVICE PANELS
APPLICATION / PROCESS QUALITY
포집 위치에서 분진 수거까지 이어지는 구조
CAPTURE AT SOURCE
작업점에 접근하는 포집 후드
후드는 분진이 발생하는 위치와 방향에 맞춰 배치해야 합니다. 부품이나 작업자의 몸이 흐름을 막는지 함께 확인하고 단순히 가까이 두는 것만으로 충분하다고 판단하지 않습니다. 실제 연마 동작 중 포집되는 범위를 확인합니다.
Position the hood for the actual emission direction and working movement. Nearby obstructions and the operator’s position can affect capture even when the hood appears close to the source.
FLEXIBLE ROUTING
이동 후에도 유지해야 할 덕트 조건
캐스터와 플렉시블 덕트는 작업 위치 변경에 대응하는 구조입니다. 이동하면서 덕트가 눌리거나 길게 늘어나면 이전과 같은 포집 조건을 유지하지 못할 수 있습니다. 배치 변경 뒤에는 덕트 경로와 연결부, 후드 방향을 다시 확인합니다.
Mobility changes the duct route as well as the collector position. Recheck compression, extension, connections and hood orientation after moving the unit to another workstation.
SERVICE & COLLECTION
점검 패널과 하부 수거부
분할형 패널과 호퍼·분진통은 점검과 수거에 접근하기 위한 요소입니다. 패널 밀폐와 수거부 상태를 확인하고 분진을 비울 때 재비산을 줄이는 절차를 적용합니다. 외형에서 보이지 않는 필터 등급과 탈진 방식을 임의로 단정하지 않습니다.
Access panels, hopper and bin provide service and collection access. Maintain sealing and controlled dust handling, without assuming an unverified filter class or internal cleaning mechanism.
ENGINEERING / PROCESS RELATION
집진기 작동과 유효한 포집을 구분하는 점검
국소배기의 성능은 팬 작동 여부만으로 판단할 수 없습니다. 분진이 발생하는 지점에서 후드로 들어가는지, 덕트에 누설이나 막힘이 없는지, 수거·처리부가 적합하게 유지되는지를 연결해 확인해야 합니다. 아래 흐름은 특정 내부 필터 구조를 표현하는 전개도가 아니라 작업 위치부터 수거까지의 검토 순서입니다. 풍량과 효율은 실제 사양과 시험 결과로 확인해야 합니다.
Effective extraction is established at the source, not by observing the fan alone. Review hood capture, duct condition and collection maintenance together. This workflow describes inspection priorities rather than an assumed internal filter layout or a measured collection-efficiency claim.

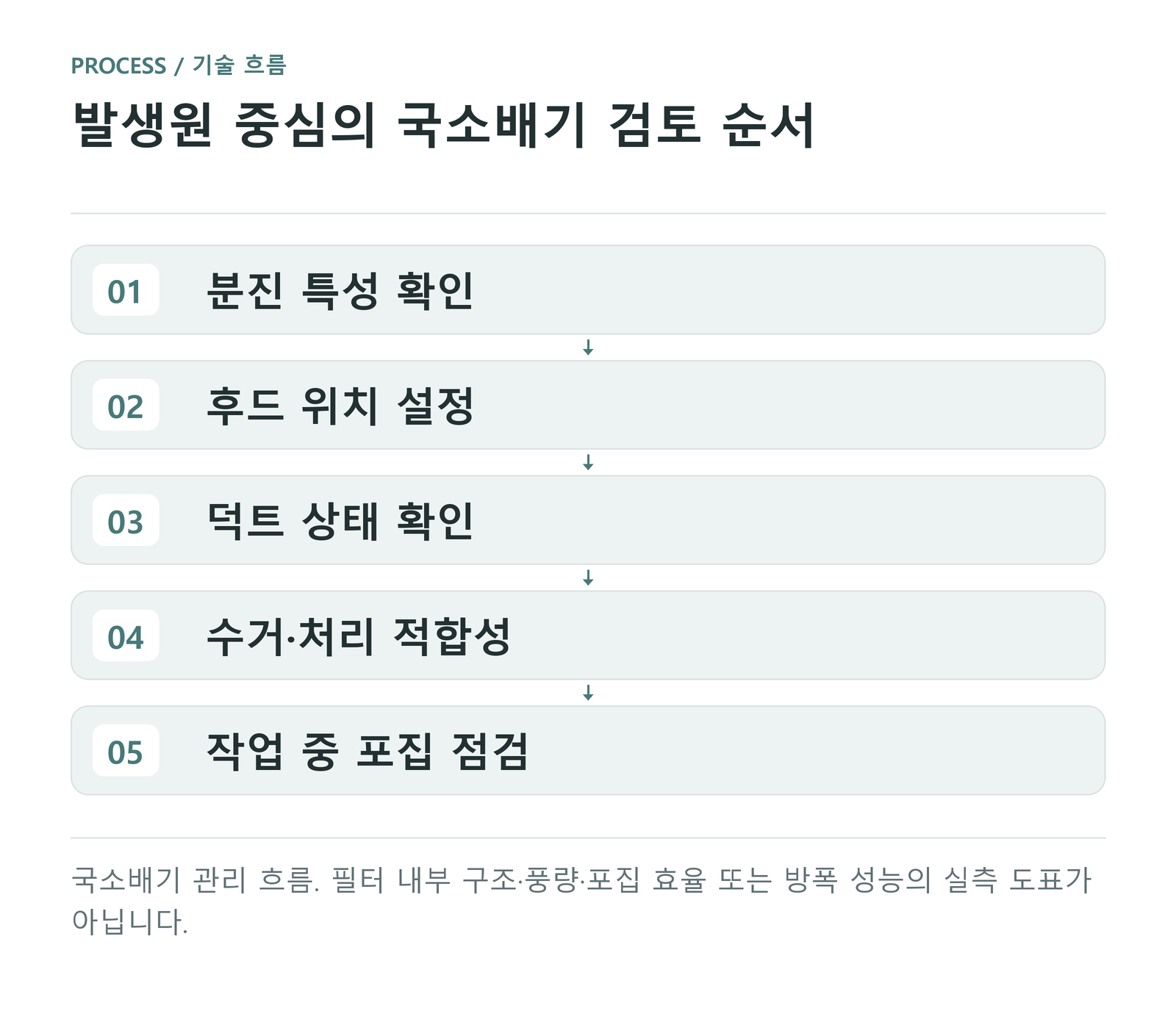

국소배기 관리 흐름. 필터 내부 구조·풍량·포집 효율 또는 방폭 성능의 실측 도표가 아닙니다.
QUALITY / CONTROL POINTS
표면 품질과 공정 일관성의 연결
01 · 작업 위치의 포집 확인
연마 동작과 발생 방향을 기준으로 후드의 유효 범위를 확인합니다. 주변 기류와 가림, 작업자의 위치를 함께 검토하며 눈에 보이는 큰 분진만 사라졌다고 미세 분진까지 충분히 관리된 것으로 판단하지 않습니다.
02 · 덕트·밀폐·수거 상태
이동과 반복 사용으로 덕트가 눌리거나 연결부가 느슨해질 수 있습니다. 점검 패널의 밀폐와 분진통 상태까지 함께 확인하고 이상이 있으면 원인을 조치한 뒤 작업 조건에서 포집을 다시 점검합니다.
03 · 소재와 집진 방식의 적합성
가연성 금속 분진과 불꽃 발생 작업에는 별도의 적합성 평가가 필요합니다. 방폭·불꽃 소거·고효율 필터 등급은 확인되지 않아 표시하지 않으며 서로 다른 분진을 임의로 혼합해 수거할 수 있다고 설명하지 않습니다.
