PATENT 02 / 10-2489329

특허 개요 / PATENT OVERVIEW

방향 클래스프

SCENT RELEASE CLASP

방향 클래스프 및 이를 포함하는 손목시계

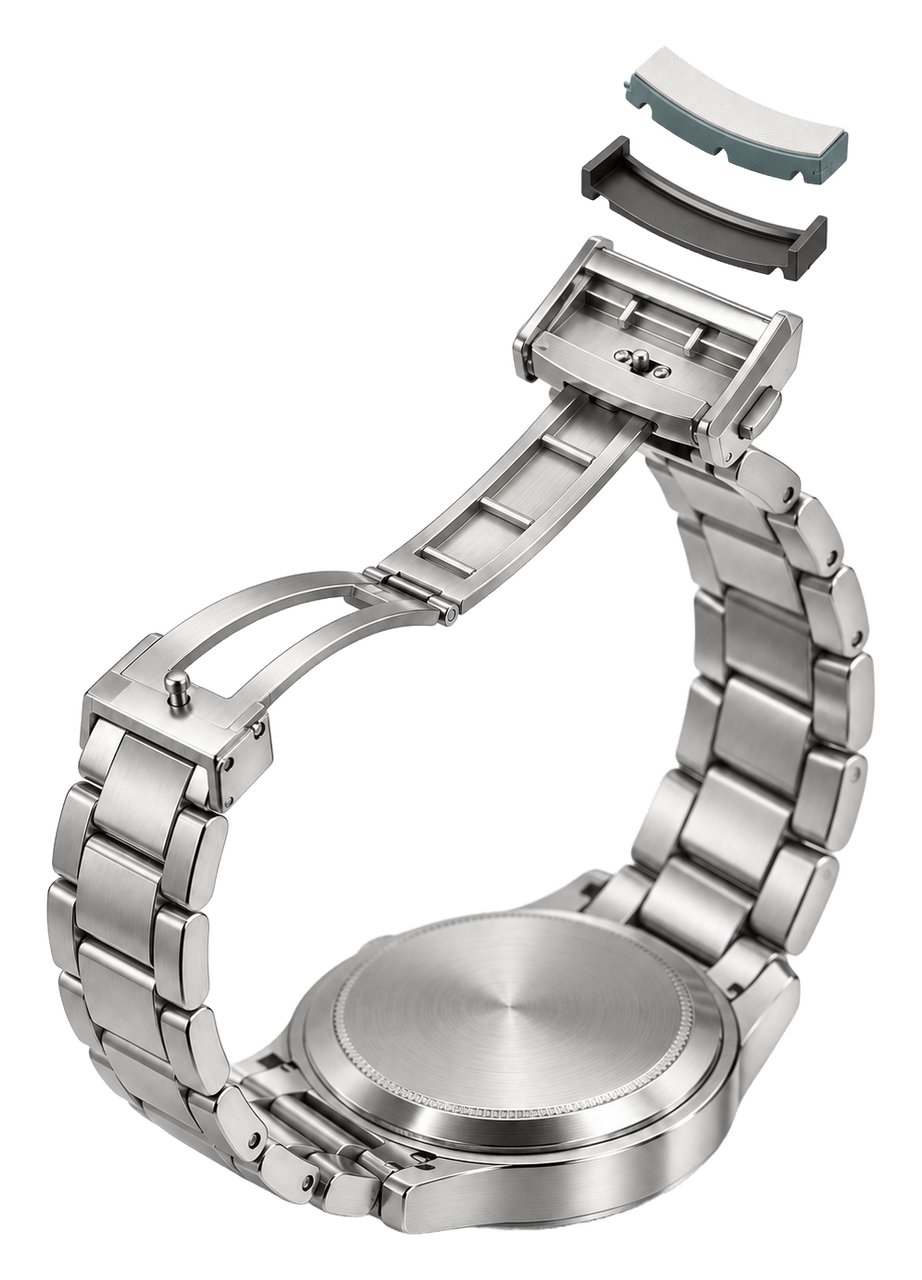

시계의 접이식 버클 안에 교체형 향기카트리지를 배치한 구조입니다. 카트리지를 지지하는 스트립과 손목 쪽 확산개구부를 갖는 스트립을 힌지로 연결해, 체결·교체·향기 확산 기능을 클래스프 내부에 통합합니다.

등록번호

제10-2489329호

등록일

2023.01.12

출원번호

10-2021-0054474

설계 핵심 / DESIGN PRINCIPLE

카트리지와 확산개구부의 대향 배치

클래스프를 닫으면 향기카트리지의 방향면과 제2스트립의 개구부가 서로 마주합니다. 카트리지의 결합면은 제1스트립에 고정하고 반대면은 손목 쪽으로 열어, 고정 위치와 향기 이동 경로를 함께 구성합니다.

01 / TECHNICAL OVERVIEW

체결 구조와 향기 전달의 결합

카트리지의 수용 위치, 스트립의 회전 관계, 손목을 향한 개구부를 하나의 단면 안에서 조정합니다. 닫힌 상태의 공간 배치가 향기의 통로를 결정하고, 열린 상태에서는 카트리지를 교체할 수 있습니다.

스트립마다 역할을 구분한 접이식 구조

제1스트립은 향기카트리지의 수용부와 끼움대를 제공합니다. 힌지로 연결된 제2스트립은 손목에 더 가까이 놓이며, 중앙의 확산개구부를 통해 카트리지의 방향면이 가려지지 않도록 구성합니다.

착용과 교체를 나누는 개폐 동작

두 스트립이 포개지면 카트리지는 클래스프 안쪽에 배치됩니다. 힌지를 펼치면 수용부가 드러나 카트리지에 접근할 수 있습니다. 시계줄의 체결 동작을 유지하면서 소모성 향기 부품만 분리하는 구성입니다.

청구항 1·9 · 도 6·7·11

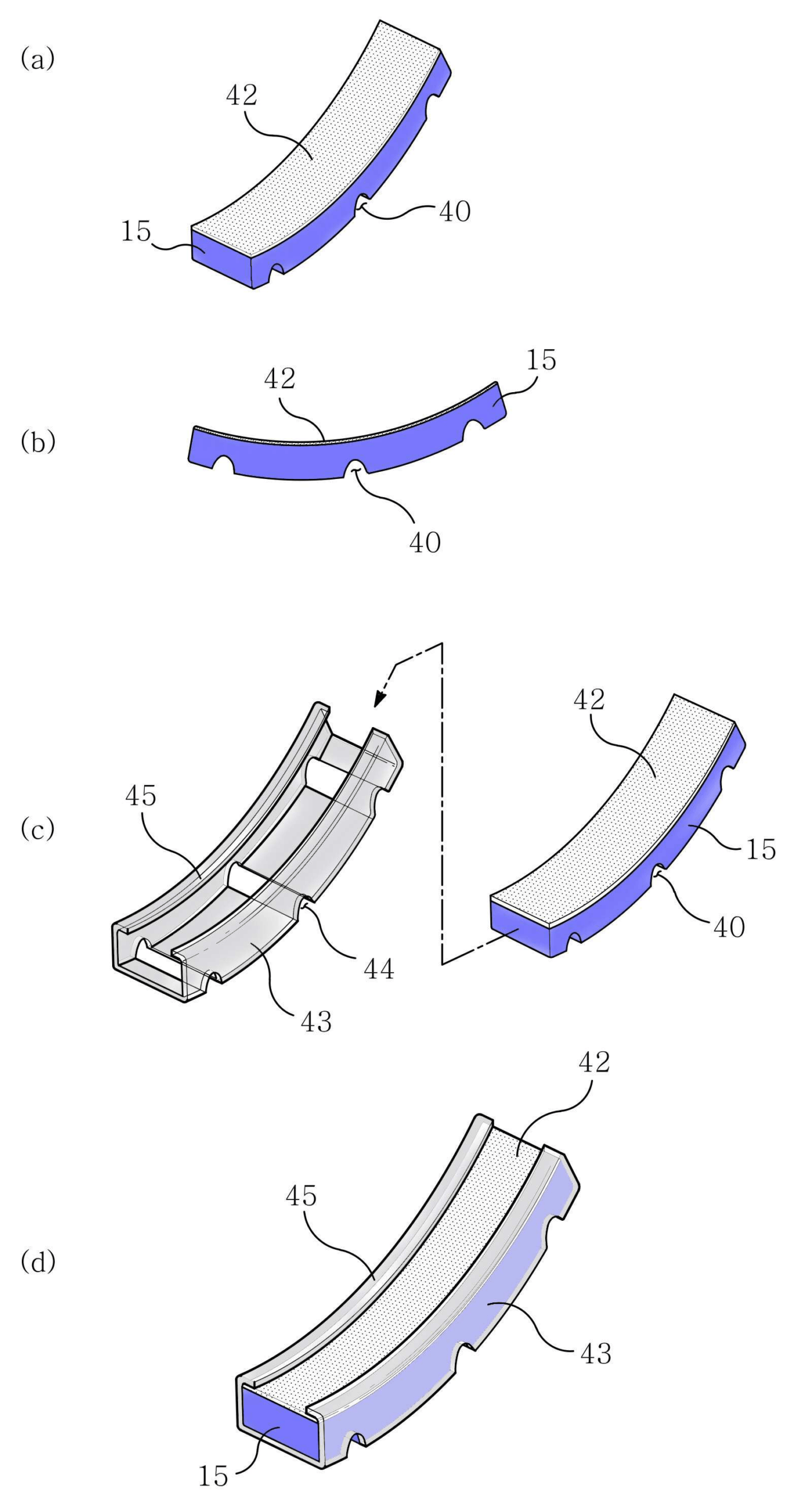

향기카트리지·케이스·수용부

도 8 원문 도면 ↗

02 / CARTRIDGE INTERFACE

교체를 위한 끼움 구조

카트리지의 고정은 수용부의 끼움대와 카트리지의 끼움홈이 맞물리는 관계에서 시작합니다. 카트리지 케이스를 추가한 구성에서는 삽입·지지·탈착 기능을 구분해 향료를 담는 부품을 지지합니다.

대응 위치에서 고정되는 홈과 끼움대

향기카트리지의 결합면에 홈을 두고 제1스트립의 수용부에 대응하는 끼움대를 배치합니다. 서로 맞닿는 위치와 형상이 카트리지의 장착 자세를 정하며, 제1항은 이 결합을 억지끼움 구조로 규정합니다.

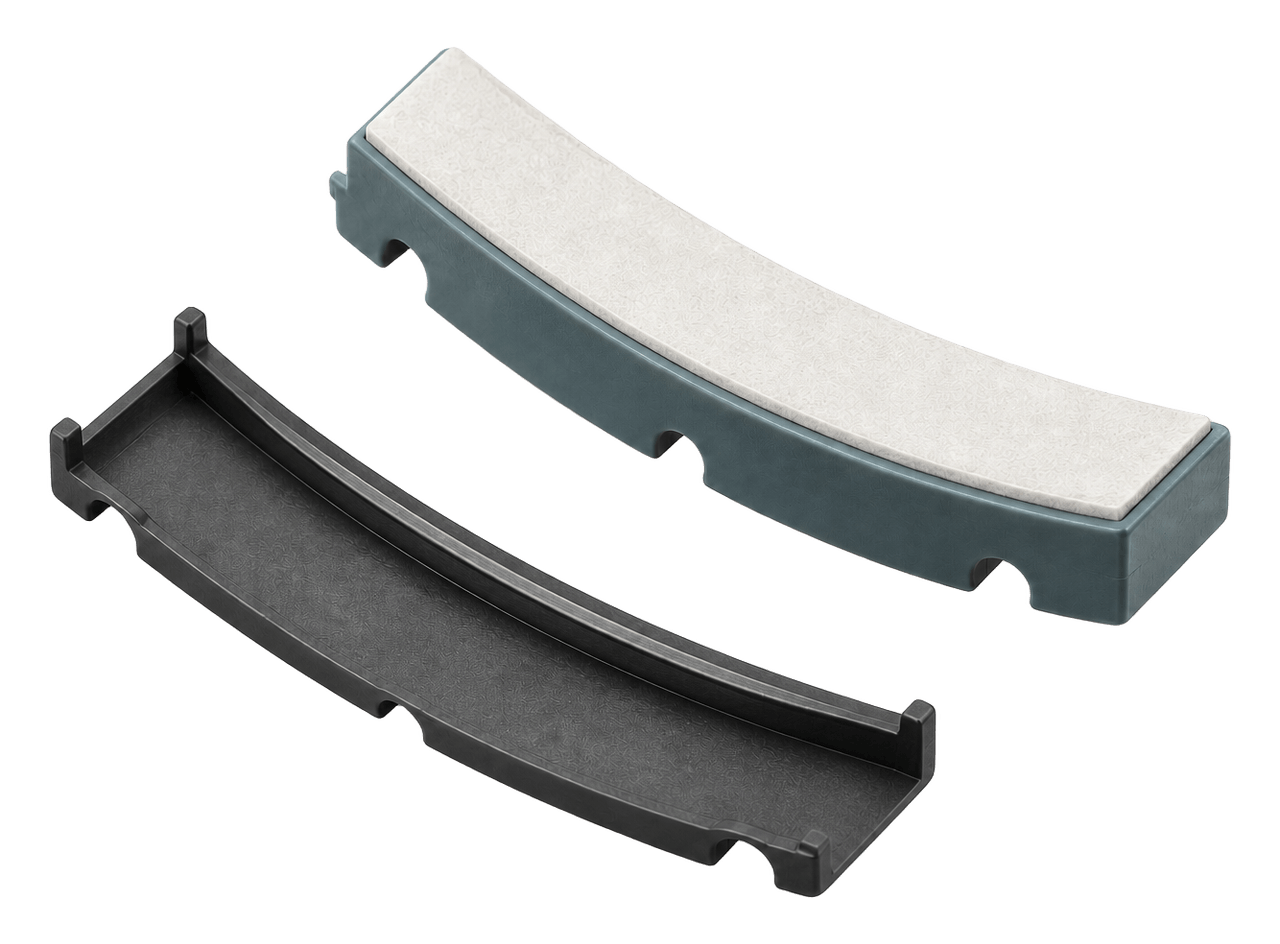

곡면 케이스의 지지와 슬릿 체결

카트리지 케이스는 스트립의 곡률을 따라 배치됩니다. 실시예의 열린 양 끝은 카트리지의 삽입 경로가 되고, 안쪽으로 꺾인 가장자리는 이탈을 제한합니다. 결합면의 끼움슬릿은 바깥쪽으로 갈수록 좁아져 끼움대를 붙잡는 형상입니다.

청구항 1·6·8 · 도 7·8

03 / DIFFUSION STRUCTURE

손목 쪽으로 열린 확산 경로

향료를 담는 카트리지의 표면과 손목 사이에는 제2스트립이 놓입니다. 개구부는 향기가 이동할 공간을 확보하고, 카트리지의 방향면은 고정에 쓰이는 결합면과 반대쪽에 배치됩니다.

개구부와 스트립의 간섭을 고려한 배치

닫힌 상태에서는 두 스트립의 일부가 포개지거나 교차할 수 있습니다. 상세설명은 제2스트립의 개구 폭과 제1스트립의 수용부 폭을 함께 고려해, 카트리지의 표면이 상대 스트립에 가려지거나 직접 접촉하는 상황을 피하도록 설명합니다.

소수성 다공질막과 향료 분포

카트리지의 방향면에는 소수성 다공질막을 둡니다. 기공을 통한 향기 확산과 외부 수분의 유입 억제를 함께 고려한 구성입니다. 제7항은 결합면에서 막을 향할수록 향료 농도가 낮아지는 영역을 추가해 카트리지 내부의 향료 분포까지 다룹니다.

청구항 1·5·7 · 도 8·11

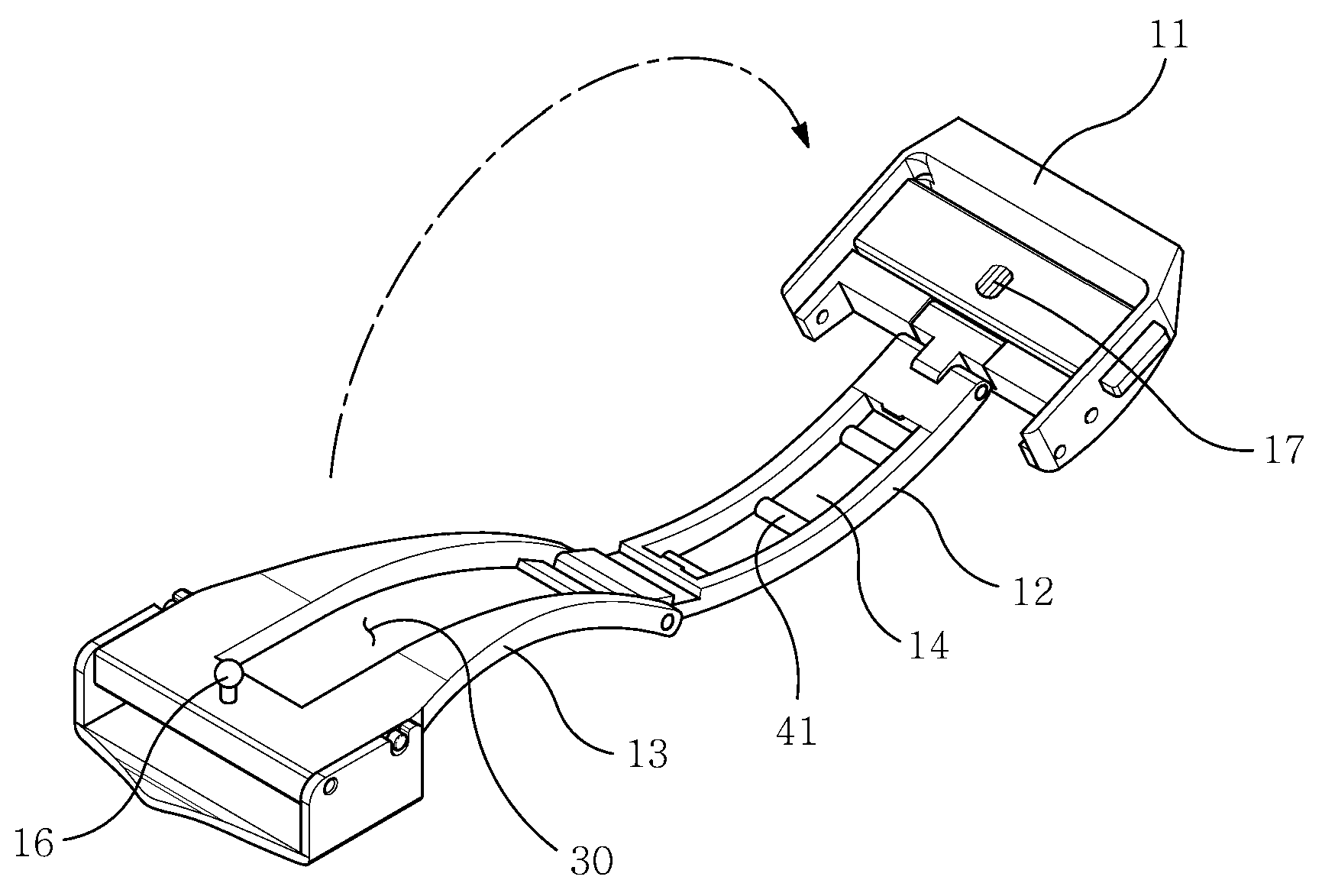

두 스트립과 향기확산개구부

도 6 원문 도면 ↗

04 / PATENT STRUCTURE

등록 청구항의 기술 구성

기본적인 스트립·카트리지 결합에 더해, 막 소재와 카트리지 케이스, 향료 분포, 체결부 및 손목시계와의 조합을 구체화합니다.

CLAIM 1 · 3

스트립과 탈착 카트리지

제1항은 힌지로 연결된 두 스트립, 손목측 확산개구부, 끼움홈·끼움대 및 소수성 다공질막의 결합을 다룹니다. 제3항은 수용부 가장자리에서 안쪽으로 돌출되는 걸림부를 추가합니다.

CLAIM 5 · 6

막 소재와 카트리지 케이스

제5항은 PTFE를 포함하는 고분자막을 구체화합니다. 제6항은 향기카트리지를 내부에 수용하며 제1스트립에서 분리할 수 있는 카트리지 케이스를 더합니다.

CLAIM 7 · 8

농도구배와 끼움슬릿

제7항은 결합부에서 다공질막 방향으로 향료 농도가 감소하는 영역을 다룹니다. 제8항은 그 구성에 끼움대와 맞물리는 슬릿을 추가하고, 슬릿의 폭이 외측으로 좁아지는 형상을 규정합니다.

CLAIM 9 · 10

체결부와 손목시계의 조합

제9항은 제2스트립과 시계줄에 연결되는 홀더, 그리고 제1스트립에 연결되어 홀더에 고정되는 락킹헤드를 다룹니다. 제10항은 해당 방향 클래스프가 시계줄에 결합된 손목시계를 대상으로 합니다.

설계 적용 시 검토 사항

고정 형상과 교체 공간의 검토

끼움홈과 끼움대의 대응 위치, 슬릿의 입구 형상, 카트리지를 꺼낼 수 있는 공간을 함께 검토합니다. 카트리지의 고정과 교체 접근성이 같은 수용부에서 결정되므로, 스트립의 회전 범위와 결합면의 간섭을 함께 확인해야 합니다.

향료·카트리지·막의 조합

카트리지의 다공성 소재, 향료의 분포, 방향면의 막과 개구 면적을 하나의 확산 경로로 검토합니다. 적용 제품에서는 향료 성분과 소재의 적합성, 수분 노출 조건 및 교체 주기를 별도로 확인해야 합니다.

PATENT 02 / 10-2489329

특허증 원본 ↗

05 / PATENT DOCUMENTATION

등록정보와 원문 도면
