PATENT 03 / 10–2481971
특허 개요 / PATENT OVERVIEW
편심 구조 무브먼트
OFFSET CROWN ACTUATION
용두 위치가 다른 편심 구조의 손목 시계용 무브먼트 작동 장치
용두의 위치를 무브먼트 조절축에서 벗어나 배치하고, 두 축 사이에 회전과 인출·복귀 동작을 전달하는 작동 장치입니다. 기어의 맞물림은 회전을 전달하고, 양측 구속판은 축방향 이동을 연결합니다.
등록번호
제10-2481971호
등록일
2022.12.22
출원번호
10-2022-0085684
기술의 출발점 / DESIGN INTENT
용두 위치와 조작 경로의 분리
용두와 조절축을 직결하면 외부 용두의 위치도 무브먼트에 종속됩니다. 이 특허는 두 축을 분리하고 그 사이에 기어부와 구속부를 배치합니다. 외부 용두를 12시 또는 6시 방향으로 옮기면서 무브먼트의 회전 조작과 축방향 조작을 함께 연결하는 구성입니다.
01 / TECHNICAL OVERVIEW
회전과 직선 이동의 연동
용두 조작에는 돌리는 동작과 당기거나 밀어 넣는 동작이 함께 필요합니다. 두 축의 위치가 어긋난 상태에서도 이 두 동작을 전달하도록 회전 경로와 직선 이동 경로를 나누어 구성합니다.
서로 다른 위치에 놓인 평행축
용두 회전축과 무브먼트 조절축은 시계의 12시·6시 방향으로 어긋납니다. 용두 기어, 연결 기어, 조절 기어는 같은 평면에서 맞물리며, 기어 사이의 연결을 통해 분리된 두 축의 회전을 연동합니다.
고정축을 따라 움직이는 조립체
시계 내부에 고정한 관통축이 구속판의 중심을 통과합니다. 용두를 인출하거나 복귀시키면 기어와 양측 구속판으로 이루어진 조립체가 이 관통축을 따라 이동하고, 조절축도 길이 방향으로 함께 움직입니다.
청구항 1·2 · 도 1·2
02 / ROTATIONAL TRANSMISSION

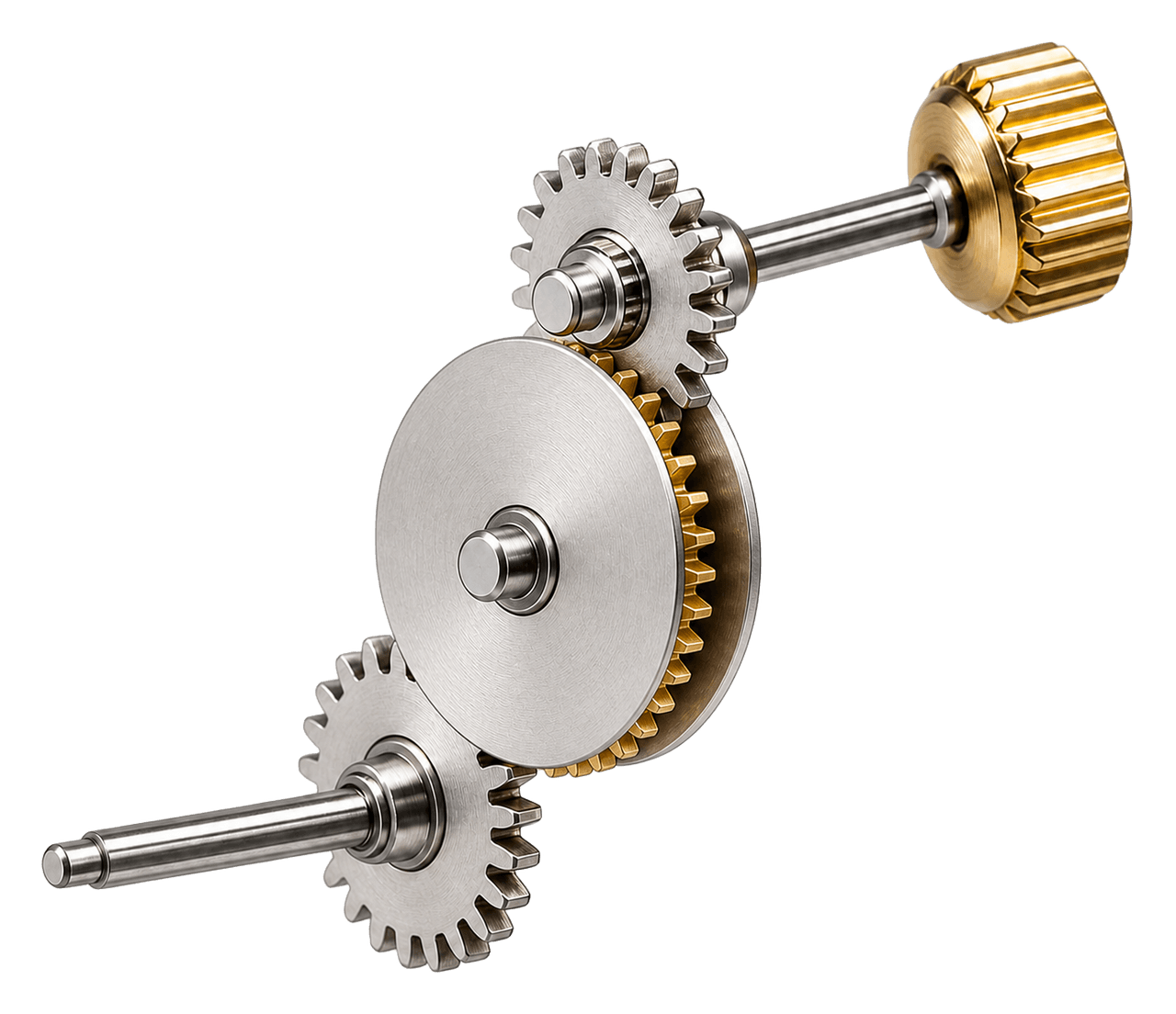

세 기어로 연결하는 회전 경로
용두 기어와 조절 기어 사이에 하나의 연결 기어를 배치합니다. 연결 기어는 양쪽 기어에 맞물려, 서로 떨어진 용두축과 조절축 사이의 회전을 전달합니다.
두 번의 맞물림과 회전 방향
용두 기어가 회전하면 연결 기어는 반대 방향으로 회전하고, 조절 기어는 다시 반전됩니다. 단일 연결 기어를 사용하는 구성에서는 용두 기어와 조절 기어의 회전 방향이 같아집니다.
기어와 축 사이의 결합
용두축 끝의 부분 평면을 가진 결합부와 기어의 통공이 대응하여 회전 방향을 구속합니다. 축 둘레의 체결홈에는 고리형 체결부를 결합해 기어의 이탈을 막습니다. 회전 전달과 축방향 유지가 서로 다른 결합 요소에서 이루어집니다.
청구항 3–5 · 도 1·4–6
03 / AXIAL COUPLING

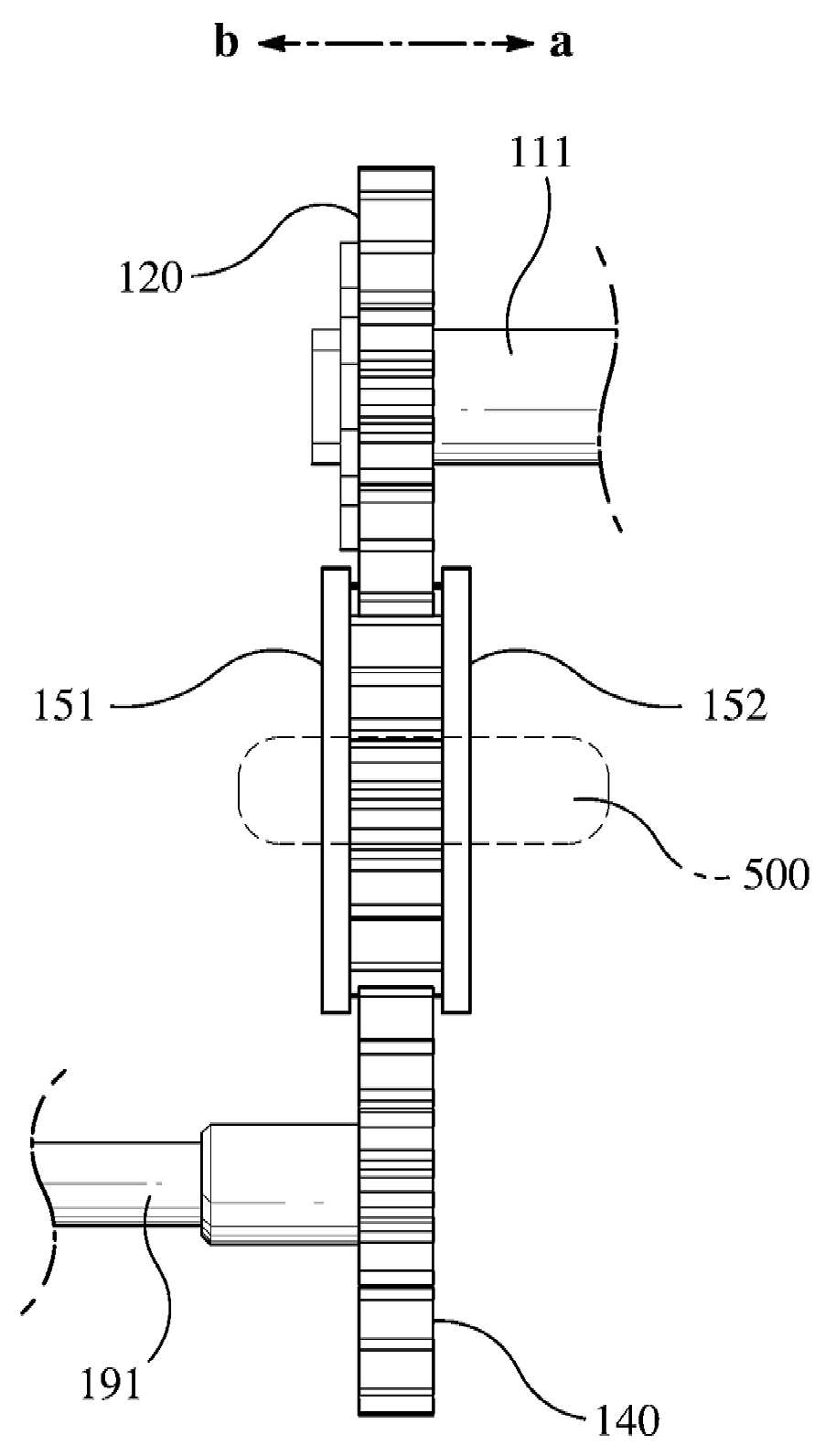

구속판으로 전달하는 인출과 복귀
연결 기어의 양쪽에는 일정한 간격을 유지하는 두 구속판이 놓입니다. 구속판은 용두 기어와 조절 기어의 양면 일부를 감싸며, 두 기어가 축방향으로 함께 이동하도록 연결합니다.
이동 방향에 따라 교대하는 접촉면
용두를 당기면 용두 기어가 한쪽 구속판을 밀고, 이 구속판과 결합된 반대편 구속판이 조절 기어를 같은 방향으로 밀어냅니다. 용두를 다시 밀어 넣을 때는 접촉하는 구속판의 역할이 바뀌어 조절축의 복귀 동작을 전달합니다.

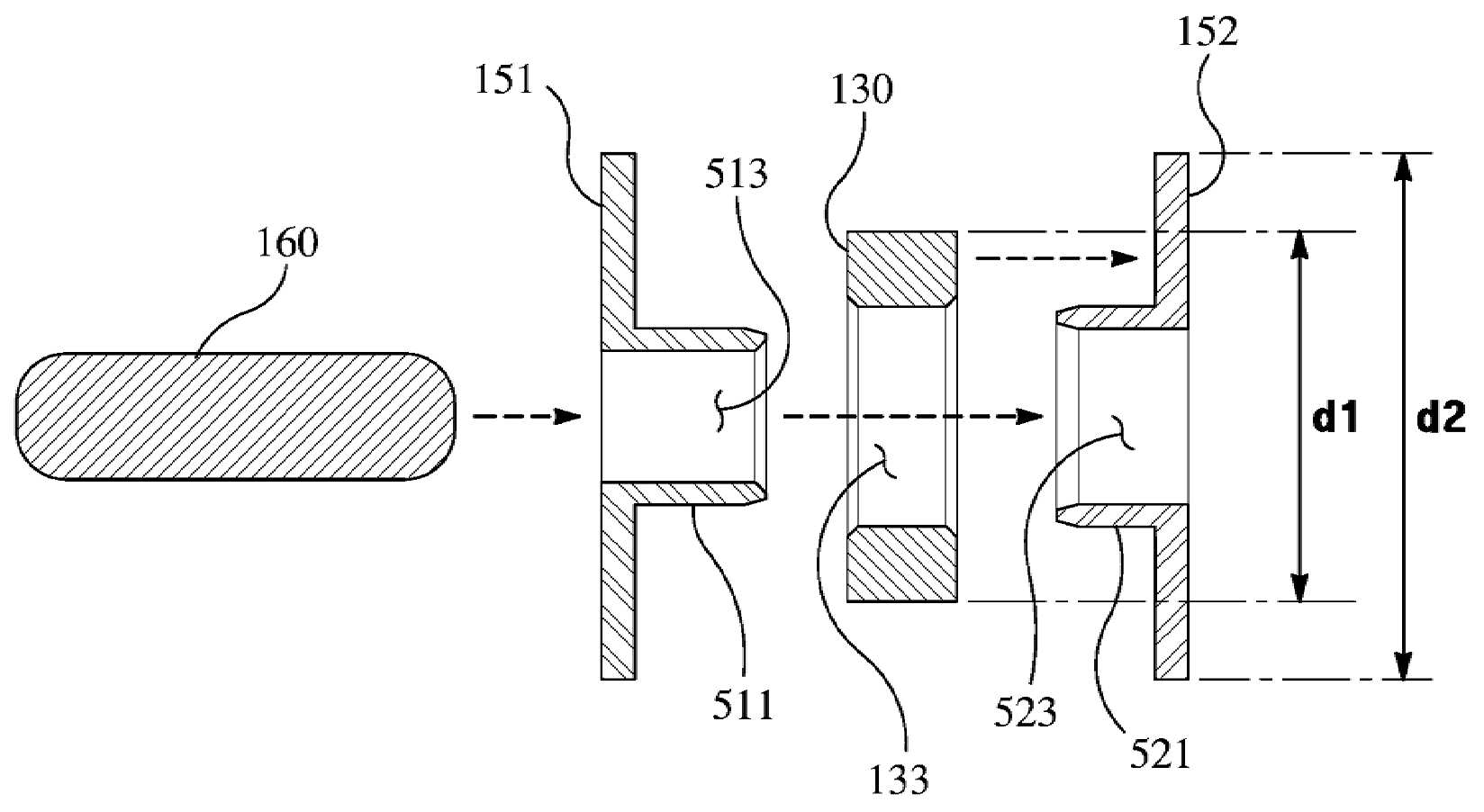

맞끼움 축부와 연결 기어의 회전 지지
제1 구속판의 축부는 제2 구속판 축부의 구멍에 삽입되고, 연결 기어는 제2 축부 둘레에서 회전합니다. 중심의 관통축은 구속판 조립체의 직선 이동을 안내합니다. 기어 회전을 위한 지지면과 조립체 이동을 위한 안내면을 구분한 구조입니다.
청구항 8·10 · 도 2·3·8·9
04 / PATENT STRUCTURE
등록 청구항의 기술 구성
등록공보는 축의 위치 관계와 기어·구속판의 결합을 기본 구성으로 정하고, 회전 전달과 축방향 이동을 구체화합니다.
청구항 1·2
편심 배치와 고정 관통축
용두축과 조절축이 상하로 어긋나고, 세 기어가 동일 평면에 배치됩니다. 양측 구속판을 관통하는 축은 시계 내부에 고정되며, 작동 장치는 용두 이동 방향으로 그 축을 따라 슬라이딩합니다.
청구항 3–5
기어 맞물림과 동방향 회전
용두축과 조절축에 각각 동축으로 형성한 기어를 연결 기어로 연동합니다. 홀수 개의 연결 기어를 사용하는 구성을 정하고, 하나의 연결 기어가 양쪽 기어와 맞물리는 실시 구성을 포함합니다.
청구항 8
두 구속판의 축방향 연동
설정 간격으로 결합된 구속판들이 용두 기어와 조절 기어의 양면에 대응합니다. 한쪽 기어가 구속판을 밀면 두 구속판이 함께 이동하면서 반대편 기어의 직선 이동을 유도합니다.
청구항 10·11
축부의 결합과 시계 내 적용
제1·제2 축부의 맞끼움과 제2 축부를 중심으로 회전하는 연결 기어를 구체화합니다. 제11항은 지정된 작동 장치를 구비한 시계를 대상으로 합니다.
설계 적용 시 검토 사항
회전 경로와 이동 경로의 동시 검토
설계 검토에서는 두 축의 이격 위치, 기어 맞물림, 구속판의 간격과 접촉 관계를 함께 확인합니다. 회전 전달이 가능해도 축방향 이동이 구속되면 용두의 인출·복귀가 연동되지 않기 때문입니다.
케이스 내부의 설치 관계
외부 용두의 위치와 무브먼트 조절축의 위치가 다르더라도 두 축 사이에 작동 장치를 배치할 수 있습니다. 실제 적용 시에는 관통축의 고정 위치와 조립체가 이동할 공간을 함께 검토해야 합니다.
05 / PATENT DOCUMENTATION
특허 등록정보
용두 위치가 다른 편심 구조의 손목 시계용 무브먼트 작동 장치
용두의 편심 배치에 대응하여 회전 전달 기어와 축방향 구속기구를 결합한 특허입니다. 작동 장치의 구성과 이를 구비한 시계를 등록 청구항에 포함합니다.
등록번호
제10-2481971호
출원번호
10-2022-0085684
출원일
2022.07.12
등록일 / 공고일
2022.12.22 / 2022.12.27
발명의 대상
무브먼트 작동 장치 및 시계
청구항 구성
작동 장치 7항 · 적용 시계 1항
등록 청구항의 구성
제1~5항과 제8·10항은 작동 장치의 위치 관계, 기어 연동과 구속판의 세부 구성을 다룹니다. 제11항은 이 장치를 구비한 시계를 정합니다. 등록공보의 전체 청구항 수는 8항입니다.
