DESIGN 11 / 30-1254495
디자인 개요 / DESIGN OVERVIEW
스프링바 체결 유닛
LOW-PROFILE INLINE SPRING BAR
스프링 바 체결유닛

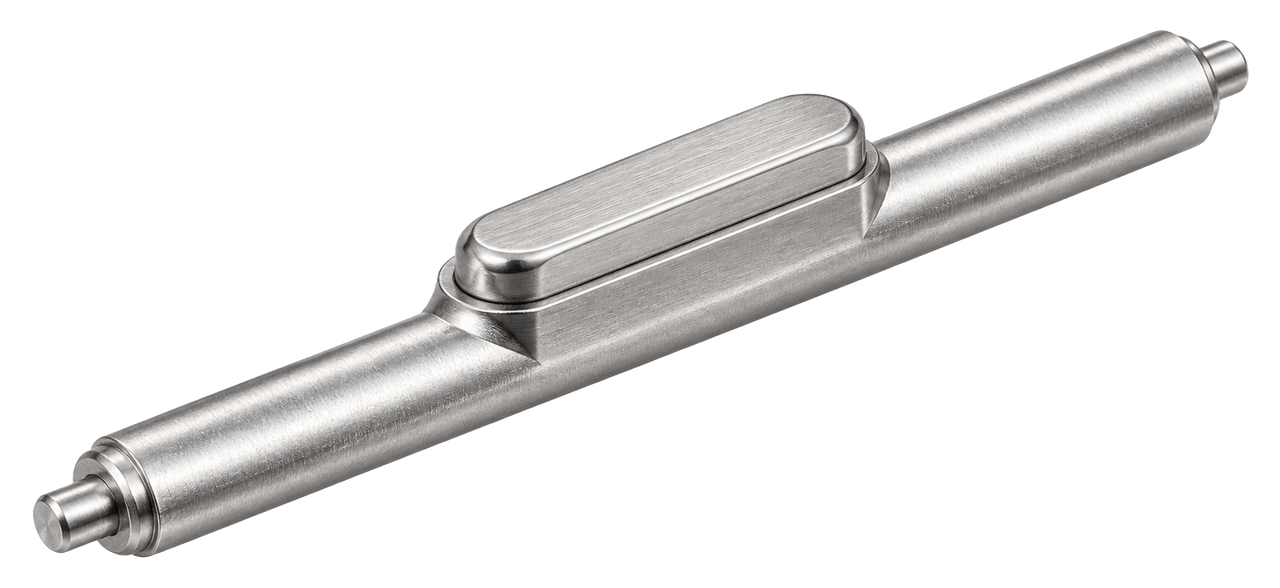

가늘고 긴 원통부 위에 낮은 캡슐형 조작부를 배치한 시계줄 체결용 핀 디자인입니다. 중앙 조작부는 바의 긴 방향과 나란히 놓이며, 양끝에는 작은 핀이 돌출됩니다. 아래로 넓게 내려온 판형 부품 없이 낮은 외곽으로 정리한 구성이 특징입니다.
등록번호
제30-1254495호
등록일
2024.03.14
출원번호
30-2023-0009526
설계 핵심 / DESIGN PRINCIPLE
가늘게 이어지는 바 위의 낮은 조작부
긴 원통부의 흐름을 유지하면서 중앙에만 조작 요소를 더했습니다. 위에서 본 캡슐형 윤곽과 옆에서 본 짧은 받침의 높이 차이가 작은 부품의 방향과 깊이를 보여줍니다.
01 / DESIGN ARCHITECTURE
긴 원통과 낮은 중앙 돌출부

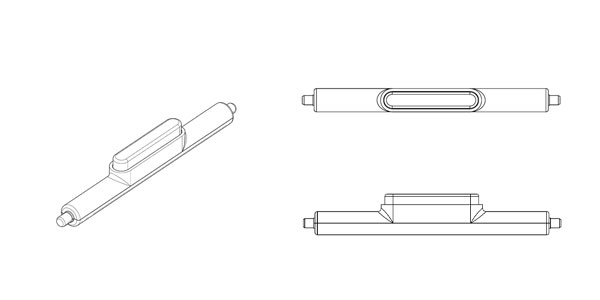

도면은 사시도와 두 직교 시점으로 부품을 보여줍니다. 원통부의 양끝, 중앙 조작부의 긴 방향, 짧은 지지부의 측면이 각각 구분되어 단순한 외곽 안의 입체 관계를 읽을 수 있습니다.
직선으로 이어지는 바와 끝단
긴 원통부 끝에는 지름이 작은 짧은 핀이 놓입니다. 전체 축선은 곧게 이어지고 끝단에서만 지름이 바뀌어 접속 방향을 명확히 드러냅니다.
바와 나란히 놓인 캡슐형 요소
중앙의 길쭉한 캡슐형 요소는 바의 긴 방향과 평행합니다. 조작부가 차지하는 길이는 전체 바보다 짧아, 중앙에 모인 기능 영역과 좌우의 접속 구간이 외형상 분리됩니다.
시계줄 체결용 핀 · 디자인등록 제30-1254495호
02 / INTERFACE DETAIL
중앙 조작부의 높이와 받침

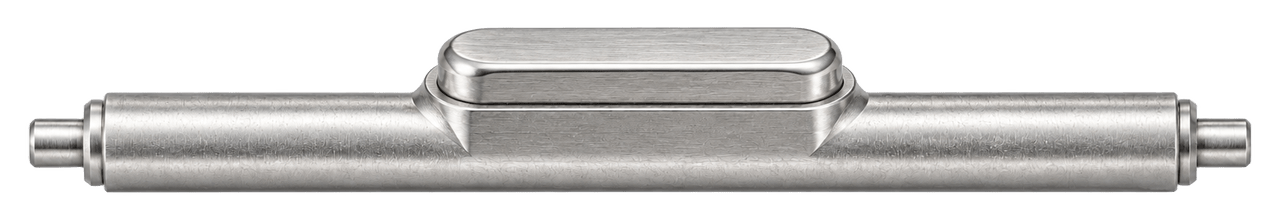

측면 도면에서는 캡슐형 요소 아래의 짧은 지지부가 보입니다. 긴 바 위에서 낮게 올라온 형상으로, 넓은 판형 조작부를 아래에 배치한 형식과 다른 외관입니다.
짧은 받침과 경사진 연결면
중앙부는 바에서 작은 높이만큼 올라오며, 양옆에 경사진 전환면이 나타납니다. 낮은 받침과 위쪽 조작부의 경계를 나누어 보면 부품의 두께 관계를 이해할 수 있습니다.
둘레를 따라 이어지는 둥근 테두리

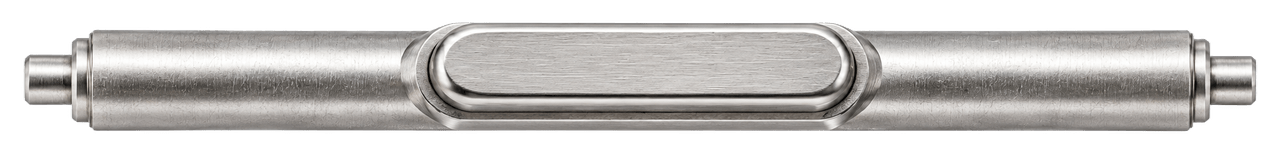

위에서 본 조작부는 양끝이 둥근 장방형이고 그 안쪽에 또 하나의 경계가 나타납니다. 둥근 테두리의 중첩과 길이 방향이 중앙 외관의 특징입니다.
가늘고 긴 원통부 · 낮은 캡슐형 조작부
03 / ASSEMBLY DETAIL
양끝 핀과 원통부의 비례
중앙의 조작 요소 밖으로 원통부가 좌우로 길게 이어집니다. 양끝 핀의 작은 지름과 짧은 돌출이 중앙부의 볼륨과 대비되며, 직선적인 외형을 유지합니다.
끝단에서 바뀌는 지름
원통부와 핀 사이의 단차는 양끝의 접속 영역을 구분합니다. 이 관계를 통해 부품의 방향은 읽을 수 있지만 실제 신축 길이나 핀 압축력은 별도의 제품 사양입니다.
긴 축선 안에 모인 조작 영역
조작부는 긴 원통의 중앙에 모여 있습니다. 바의 방향과 나란한 배치 덕분에 외곽이 좌우로 간결하게 이어지며, 높이 변화는 중앙의 짧은 구간에 집중됩니다.
시계줄 체결용 핀 · 외형 구성
04 / DESIGN DETAILS
디자인의 주요 형상 요소
가늘고 긴 원통부, 낮은 캡슐형 조작부, 짧은 받침과 전환면, 지름이 작은 양끝 핀을 중심으로 시계줄 체결용 핀의 외형을 살펴봅니다.
BARREL
가늘고 긴 원통부
작은 두 끝과 중앙부를 하나의 직선 축선으로 연결합니다.
SLIDER
낮은 캡슐형 조작부
바의 긴 방향과 평행한 둥근 장방형 요소를 중앙에 둡니다.
SUPPORT
짧은 받침과 전환면
조작부 아래의 낮은 지지부와 경사진 옆면이 높이 차이를 정리합니다.
END PINS
지름이 작은 양끝 핀
원통보다 가는 끝단을 통해 접속 영역의 경계를 드러냅니다.
제품 적용 시 검토 사항
낮은 외곽과 조작 여유
제품에서는 중앙 돌출부가 스트랩이나 본체의 공간 안에 들어가는지, 손가락이 접근할 여유가 있는지 확인합니다. 낮은 외형을 유지하면서 실제 조작 경로를 확보할 수 있는지 함께 검토합니다.
축선 정렬과 체결 상태
양끝 핀의 위치와 상대 부품의 접속 간격을 치수 기준으로 확인합니다. 실제 복귀력과 유지력, 반복 조작 후의 상태는 시제품으로 검증하며 도면에 없는 내부 스프링 구조를 등록 특징으로 단정하지 않습니다.
05 / DESIGN REGISTRATION
디자인등록 정보와 도면
시계줄 체결용 핀

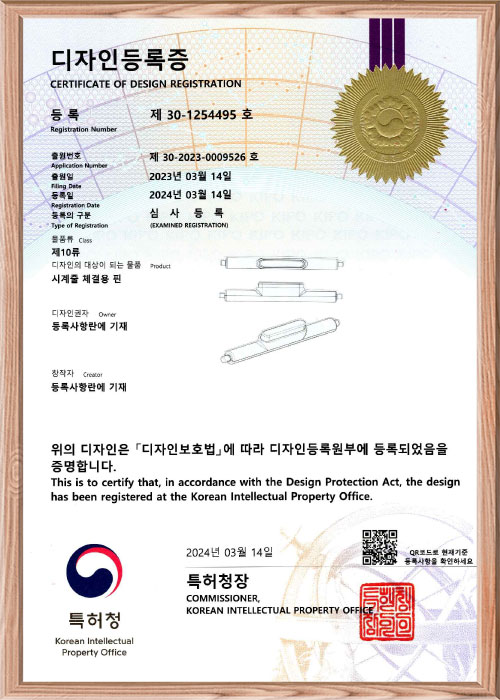

스프링바 체결 유닛에 관한 디자인등록입니다. 등록 물품은 ‘시계줄 체결용 핀’이며, 2023.03.14 출원되어 2024.03.14 등록되었습니다. 등록증과 원본 도면에서 각 면의 윤곽과 연결부 배치를 확인할 수 있습니다.
등록번호
제30-1254495호
출원번호
30-2023-0009526
출원일
2023.03.14
등록일
2024.03.14
디자인의 대상이 되는 물품
시계줄 체결용 핀
등록 구분
심사등록
긴 원통과 낮은 중앙 돌출부
등록 물품명은 시계줄 체결용 핀입니다. 긴 원통부 위에 낮은 중앙 조작부를 배치하고 짧은 받침으로 연결합니다. 바와 나란한 캡슐형 윤곽, 양끝 핀의 동축 배치가 특징입니다.
디자인등록 제30-1254495호 · 시계줄 체결용 핀
