DESIGN 10 / 30-1252130
디자인 개요 / DESIGN OVERVIEW
메탈 브레이슬릿 러그 유닛
ARTICULATED BRACELET LUG
손목시계 러그 유닛
곡선형 상부 러그를 여러 메탈 링크에 연결한 손목시계줄 디자인입니다. 오목하게 휘어진 상단, 그 아래의 중앙 조작부, 양쪽 관절과 가로 링크가 구분됩니다. 단단한 연결부에서 관절형 스트랩으로 이어지는 외형을 앞·뒤·옆 시점으로 보여줍니다.
등록번호
제30-1252130호
등록일
2024.02.26
출원번호
30-2023-0016392
설계 핵심 / DESIGN PRINCIPLE
곡선 러그를 관절형 링크에 연결합니다
본체 쪽은 넓은 곡선 면으로, 스트랩 쪽은 여러 개의 짧은 링크로 구성합니다. 양끝 관절을 사이에 두어 연속된 곡면과 반복되는 블록 형태가 만나는 지점을 분명히 합니다.
01 / DESIGN ARCHITECTURE
상부 곡면과 링크 열의 접속
정면에서는 곡선형 상단 아래로 중앙 조작부와 반복되는 링크가 나타납니다. 측면과 사시도에서는 첫 연결부의 두께와 관절 방향이 드러나 스트랩의 입체 구성을 읽을 수 있습니다.
넓은 곡면으로 구성한 상단
상단의 넓은 면은 중앙이 오목하게 들어간 곡선을 가집니다. 그 아래에는 가로 방향의 연결 영역이 놓여, 곡면 러그와 첫 링크 사이의 위치 관계를 정리합니다.
좌우 블록과 중앙 링크의 반복
스트랩은 양쪽의 짧은 블록과 넓은 중앙 부분이 반복되는 구성입니다. 각 링크의 수평 경계와 세로 방향의 엇갈림이 금속 브레이슬릿 특유의 리듬을 만듭니다.
손목시계줄 · 디자인등록 제30-1252130호
02 / INTERFACE DETAIL
양끝 관절과 첫 링크의 방향

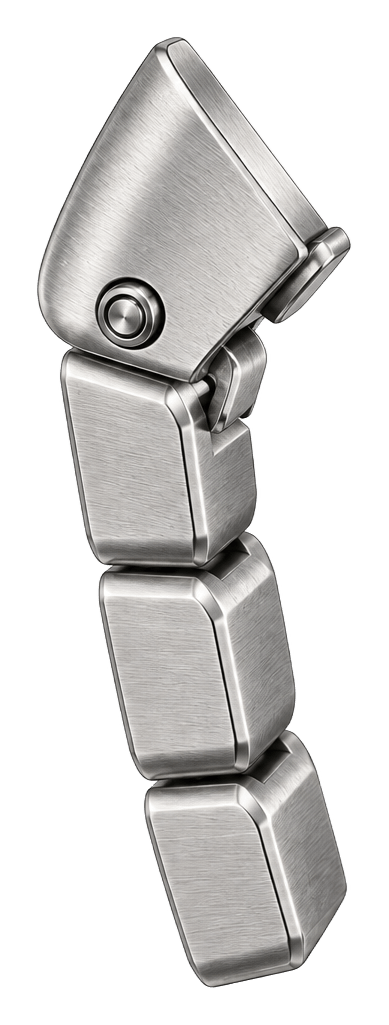

러그 양끝은 첫 링크의 측면부와 이어집니다. 옆에서 보면 상부 연결부와 아래 링크가 서로 다른 각도를 이루어 관절형 스트랩의 배치 관계가 드러납니다.
측면에 나타나는 회전 경계
측면 도면에는 둥근 연결 요소와 그 아래의 링크가 구분되어 있습니다. 단단한 상부 러그와 이어지는 링크 사이의 경계를 나타내며, 실제 회전 각도는 제품 치수와 함께 검토해야 합니다.
넓은 상부에서 반복 구간으로
상부의 넓은 곡면은 첫 연결 영역을 거쳐 여러 링크로 나뉩니다. 연결부의 두께와 다음 링크의 폭이 갑자기 어긋나지 않도록 비례를 정리한 외관입니다.
넓은 상부 곡면 · 양끝의 관절 경계
03 / ASSEMBLY DETAIL

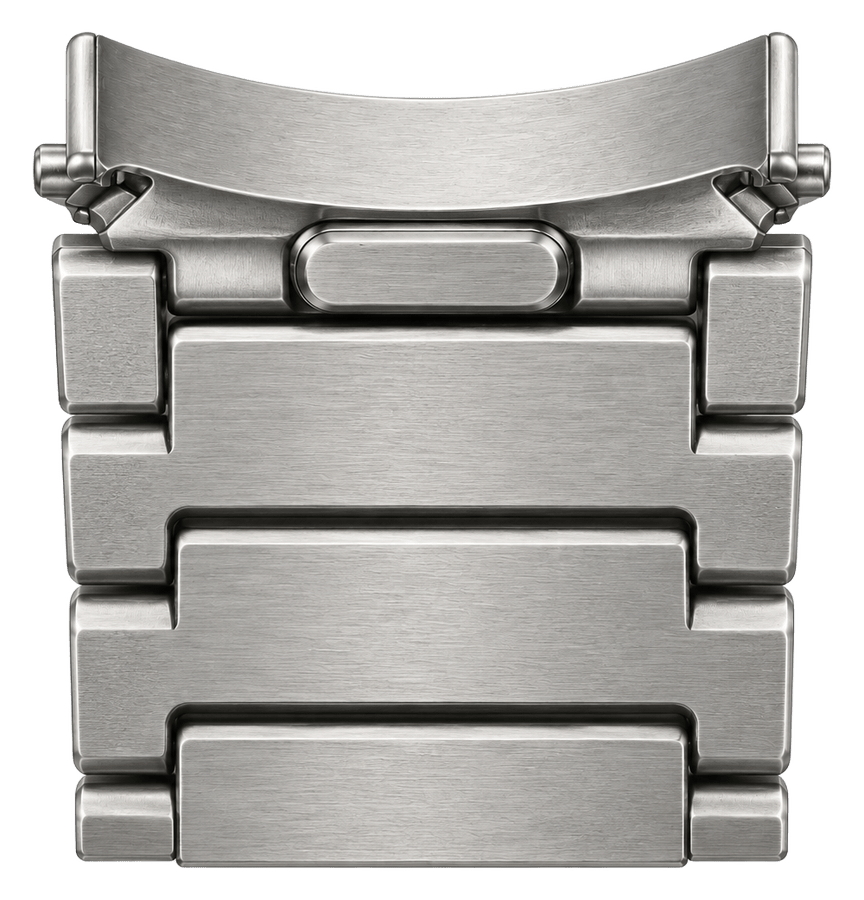

중앙 조작부와 메탈 스트랩 뒷면
뒤쪽에서는 상부 곡면 아래의 캡슐형 요소와 좌우 연결 블록이 보입니다. 반복되는 링크 구간에 들어가기 전 짧은 영역에 접속 형상이 모여 있습니다.
상단 아래에 놓인 캡슐형 요소
중앙의 둥근 장방형 요소는 상부 곡선과 나란한 가로 방향으로 배치됩니다. 조작부의 위치와 아래쪽 링크 경계가 겹치지 않도록 외형 영역을 나눠 읽습니다.
가로 경계와 세로 연결의 조합
메탈 스트랩의 각 링크는 폭 방향의 면과 길이 방향의 연결부를 함께 가집니다. 반복되는 경계선과 첫 링크의 다른 형상을 비교하면 상부 접속부의 범위를 확인할 수 있습니다.
손목시계줄 · 외형 구성
04 / DESIGN DETAILS
디자인의 주요 형상 요소
넓은 상부 곡면, 양끝의 관절 경계, 엇갈리는 메탈 링크, 상단 아래의 중앙 요소을 중심으로 손목시계줄의 외형을 살펴봅니다.
TOP CURVE
넓은 상부 곡면
중앙이 오목한 곡선과 넓은 면이 본체 쪽 외곽을 형성합니다.
PIVOT
양끝의 관절 경계
상부 러그와 첫 링크의 측면에 연결 경계가 나타납니다.
LINKS
엇갈리는 메탈 링크
넓은 중앙면과 양쪽 블록이 길이 방향으로 반복됩니다.
CONTROL
상단 아래의 중앙 요소
캡슐형 조작부를 링크 반복 구간 위쪽에 배치합니다.
제품 적용 시 검토 사항
첫 관절의 회전과 접촉면
제품 검토에서는 첫 링크가 휘어질 때 상부 러그와 간섭하는지, 손목 쪽 면에 과도한 단차가 생기는지 확인합니다. 정면 비례와 측면의 움직임을 함께 검토하는 것이 필요합니다.
링크 유격과 모서리 품질
관절이 반복되는 스트랩은 링크 간 유격과 접촉부 마모를 확인해야 합니다. 표면 마감, 모서리 처리, 실제 체결 유지력은 별도 시험 항목이며 디자인등록 자체가 특정 성능 수치를 보증하지는 않습니다.
05 / DESIGN REGISTRATION
디자인등록 정보와 도면
손목시계줄
메탈 브레이슬릿 러그 유닛에 관한 디자인등록입니다. 등록 물품은 ‘손목시계줄’이며, 2023.04.27 출원되어 2024.02.26 등록되었습니다. 등록증과 원본 도면에서 각 면의 윤곽과 연결부 배치를 확인할 수 있습니다.
등록번호
제30-1252130호
출원번호
30-2023-0016392
출원일
2023.04.27
등록일
2024.02.26
디자인의 대상이 되는 물품
손목시계줄
등록 구분
심사등록
상부 곡면과 링크 열의 접속
등록 물품명은 손목시계줄입니다. 곡선형 상부 러그, 관절 경계, 중앙 조작부와 여러 링크의 반복 구성을 함께 다룹니다. 넓은 링크 면과 가느다란 접합선의 대비가 브레이슬릿의 외형을 정리합니다.
디자인등록 제30-1252130호 · 손목시계줄
