디자인 개요 / DESIGN OVERVIEW
원터치 스프링바 스트랩
STRAIGHT SPRING BAR STRAP END
원터치 스프링바 체결 장치
스트랩 상단을 가로 방향의 원통부와 얇은 장방형 면으로 구성한 디자인입니다. 양끝으로 나온 짧은 핀과 중앙의 캡슐형 요소가 구분되며, 곡선형 러그와 달리 직선적인 접속 윤곽을 갖습니다.
등록번호
제30-1252127호
등록일
2024.02.26
출원번호
30-2023-0013186
설계 핵심 / DESIGN PRINCIPLE
직선형 상단에 조작 영역을 모읍니다
스트랩 폭을 가로지르는 원통부 아래에 넓고 낮은 면을 둡니다. 양끝의 핀과 중앙 조작부가 각각 바깥 방향과 면의 중심을 나타내어 작은 연결부의 배치를 명료하게 정리합니다.
01 / DESIGN ARCHITECTURE
원통부·핀·장방형 면의 조합

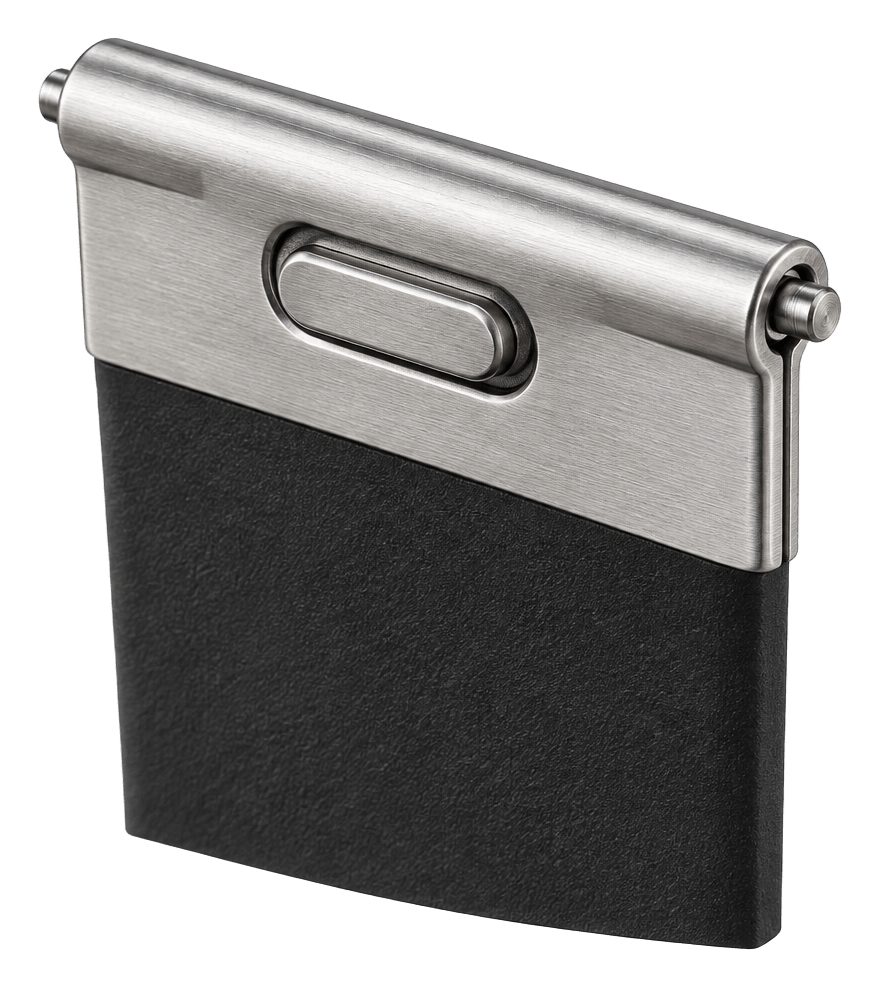

정면에서는 스트랩 폭 방향의 곧은 상단과 양끝의 짧은 돌출부가 보입니다. 사시도에서는 원통부의 둥근 단면과 그 아래의 얇은 면, 중앙 조작부가 함께 나타납니다.
폭 방향으로 이어지는 원통부
상단은 스트랩의 길이 방향에 수직으로 놓인 원통 형태입니다. 평평한 아래쪽 면과 대비되는 둥근 외곽이 상부 연결 영역을 구분합니다.
작게 돌출된 양끝 핀
양끝에는 원통부보다 지름이 작은 짧은 돌출부가 나타납니다. 상단의 폭과 핀의 위치 관계가 접속 방향을 보여주며, 구체적인 신축량은 도면 외 별도의 사양 확인이 필요합니다.
손목시계줄 · 디자인등록 제30-1252127호
02 / INTERFACE DETAIL
직선형 상단과 핀의 축선

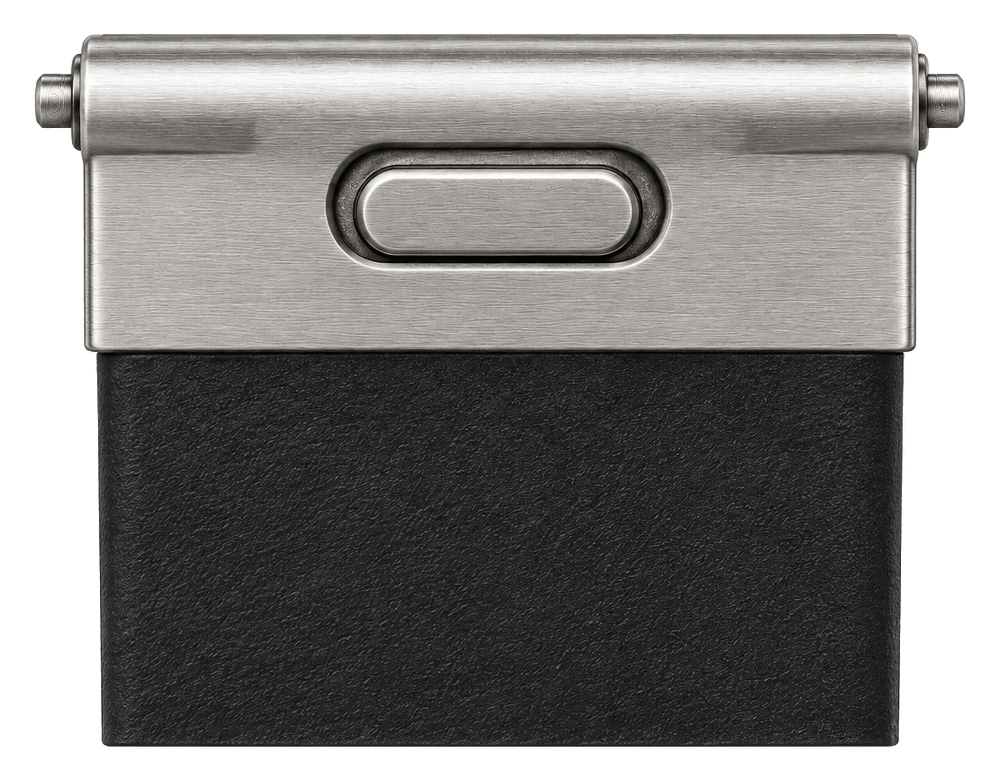

두 끝의 돌출부와 원통부는 하나의 가로 방향으로 정렬되어 있습니다. 둥근 단면과 작은 핀 사이의 지름 차이가 이 부품의 측면 외관을 구성합니다.
같은 방향으로 정렬된 끝단
양끝 핀은 상단 원통부의 연장선에 놓입니다. 중앙부의 폭과 끝단의 돌출 길이를 함께 읽어 본체 쪽 접속 위치가 어떻게 배치되는지 살펴봅니다.
원통과 판형 면의 대비
상단은 곡면이고 아래쪽은 얇은 판처럼 이어집니다. 두 형상 사이의 경계가 스트랩 시작부의 높이와 방향을 정리하는 외관 요소입니다.
직선형 원통 상단 · 같은 축 위의 양끝 핀
03 / ASSEMBLY DETAIL
중앙 조작부와 스트랩의 시작점

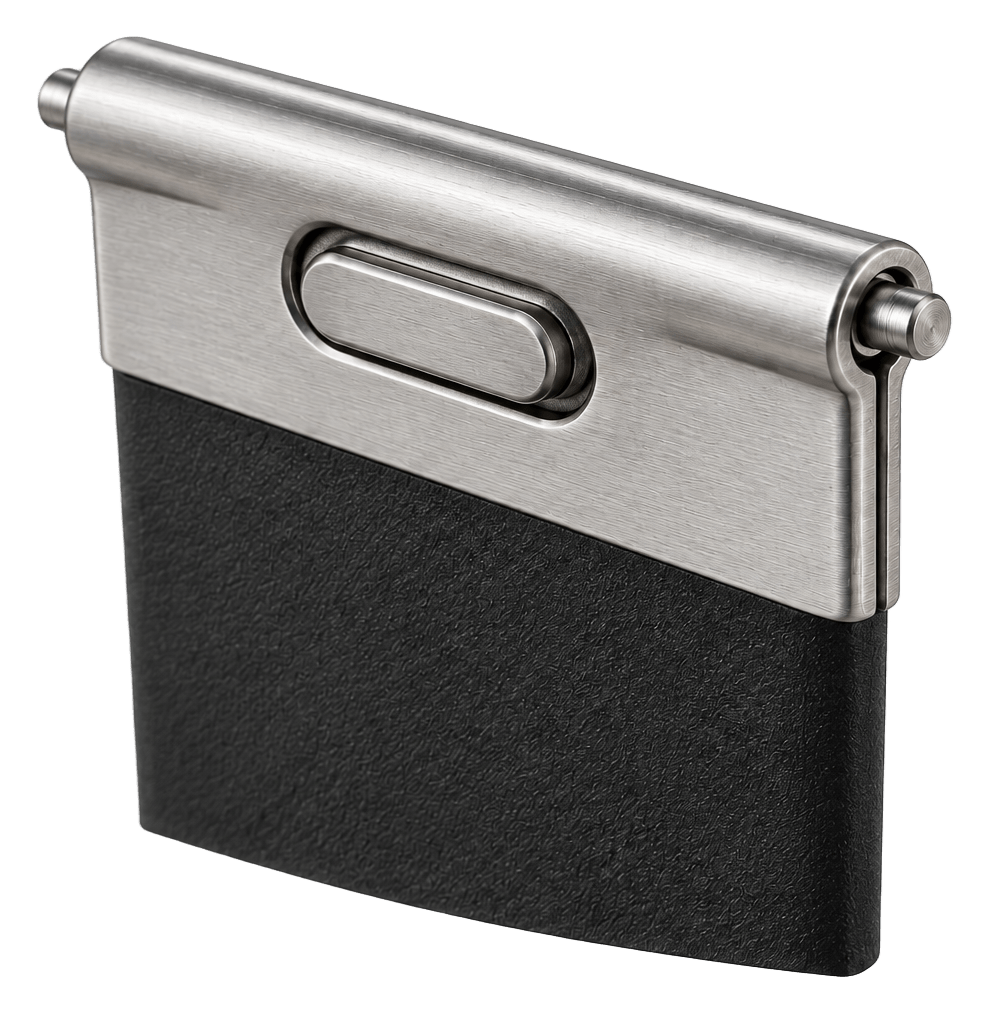

뒤쪽 면의 중앙에는 가로로 긴 캡슐형 요소가 배치되어 있습니다. 장방형 면 아래로 스트랩이 이어져, 조작 영역과 유연한 착용 영역이 외관상 나뉩니다.
둥근 테두리로 구분한 조작부
조작부의 외곽은 양끝이 둥근 장방형이며 주변 면과 단차를 이룹니다. 작은 면적에서도 위치를 읽을 수 있도록 긴 방향이 상단 원통과 나란히 놓입니다.
상부 연결부 아래의 직선 경계
얇은 장방형 면의 아래쪽 경계에서 스트랩이 시작됩니다. 직선적인 상단 구성과 스트랩의 길이 방향이 서로 직교하는 단정한 비례를 보여줍니다.
손목시계줄 · 외형 구성
04 / DESIGN DETAILS
디자인의 주요 형상 요소
직선형 원통 상단, 같은 축 위의 양끝 핀, 얇은 장방형 연결면, 중앙의 캡슐형 조작부을 중심으로 손목시계줄의 외형을 살펴봅니다.
CROSSBAR
직선형 원통 상단
스트랩 폭 방향으로 원통부가 길게 이어집니다.
END PINS
같은 축 위의 양끝 핀
상단보다 작은 지름의 돌출부가 양끝에 놓입니다.
PLATE
얇은 장방형 연결면
원통 아래의 평면이 스트랩 시작부를 정리합니다.
CONTROL
중앙의 캡슐형 조작부
긴 방향이 상단과 나란한 조작부를 중앙에 배치합니다.
제품 적용 시 검토 사항
접속 폭과 핀 위치의 확인
제품에 적용할 때에는 본체 쪽 접속 간격과 양끝 핀의 위치, 상단 원통부의 간섭을 확인합니다. 외관상 같은 축으로 보이는 구성도 실제 조립 조건은 치수와 공차를 기준으로 검토해야 합니다.
조작성과 반복 착탈 평가
스트랩 뒤쪽에서 조작부에 접근할 수 있는지, 스트랩이 휘어질 때 조작면을 가리지 않는지 확인합니다. 핀의 복귀 상태와 체결 유지력은 시제품 시험으로 검증하며 등록 도면의 외형 설명과 구분합니다.
05 / DESIGN REGISTRATION
디자인등록 정보와 도면
손목시계줄

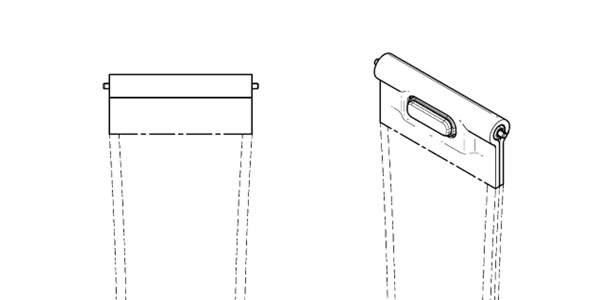

원터치 스프링바 스트랩에 관한 디자인등록입니다. 등록 물품은 ‘손목시계줄’이며, 2023.04.06 출원되어 2024.02.26 등록되었습니다. 등록증과 원본 도면에서 각 면의 윤곽과 연결부 배치를 확인할 수 있습니다.
등록번호
제30-1252127호
출원번호
30-2023-0013186
출원일
2023.04.06
등록일
2024.02.26
디자인의 대상이 되는 물품
손목시계줄
등록 구분
심사등록
원통부·핀·장방형 면의 조합
등록 물품명은 손목시계줄입니다. 상부의 직선 원통부와 양끝 핀, 중앙의 캡슐형 요소 및 아래쪽 스트랩이 서로 다른 방향의 윤곽을 만듭니다.
디자인등록 제30-1252127호 · 손목시계줄
