디자인 개요 / DESIGN OVERVIEW
시계용 러그 유닛
CURVED DETACHABLE LUG
시계용 러그 유닛
원형 시계 본체의 둘레에 대응하는 곡선형 러그 디자인입니다. 얕게 휘어진 연결부 양끝에 넓어진 측면부를 두고, 안쪽에는 돌출부와 개구부를 배치했습니다. 바깥 실루엣과 본체를 향하는 결합면을 함께 구성한 독립 부품입니다.
등록번호
제30-1252123호
등록일
2024.03.14
출원번호
30-2023-0012115
설계 핵심 / DESIGN PRINCIPLE
곡면을 따라 이어지는 연결 부품
원형 본체와 스트랩 사이의 방향 전환을 얕은 곡선으로 해결합니다. 바깥에서는 매끈한 띠 형태가, 안쪽에서는 서로 다른 높이의 결합 형상이 읽히도록 면을 나눴습니다.
01 / DESIGN ARCHITECTURE
바깥 윤곽과 안쪽 결합면

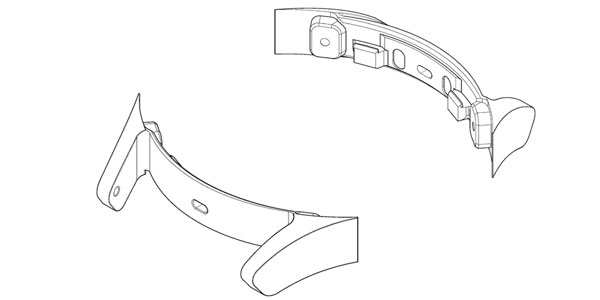

원도면은 러그의 양면을 서로 다른 시점에서 보여줍니다. 바깥 면의 간결한 곡선과 안쪽의 돌출·오목 형상을 구분하면 한 부품에 담긴 외관의 층위를 이해할 수 있습니다.

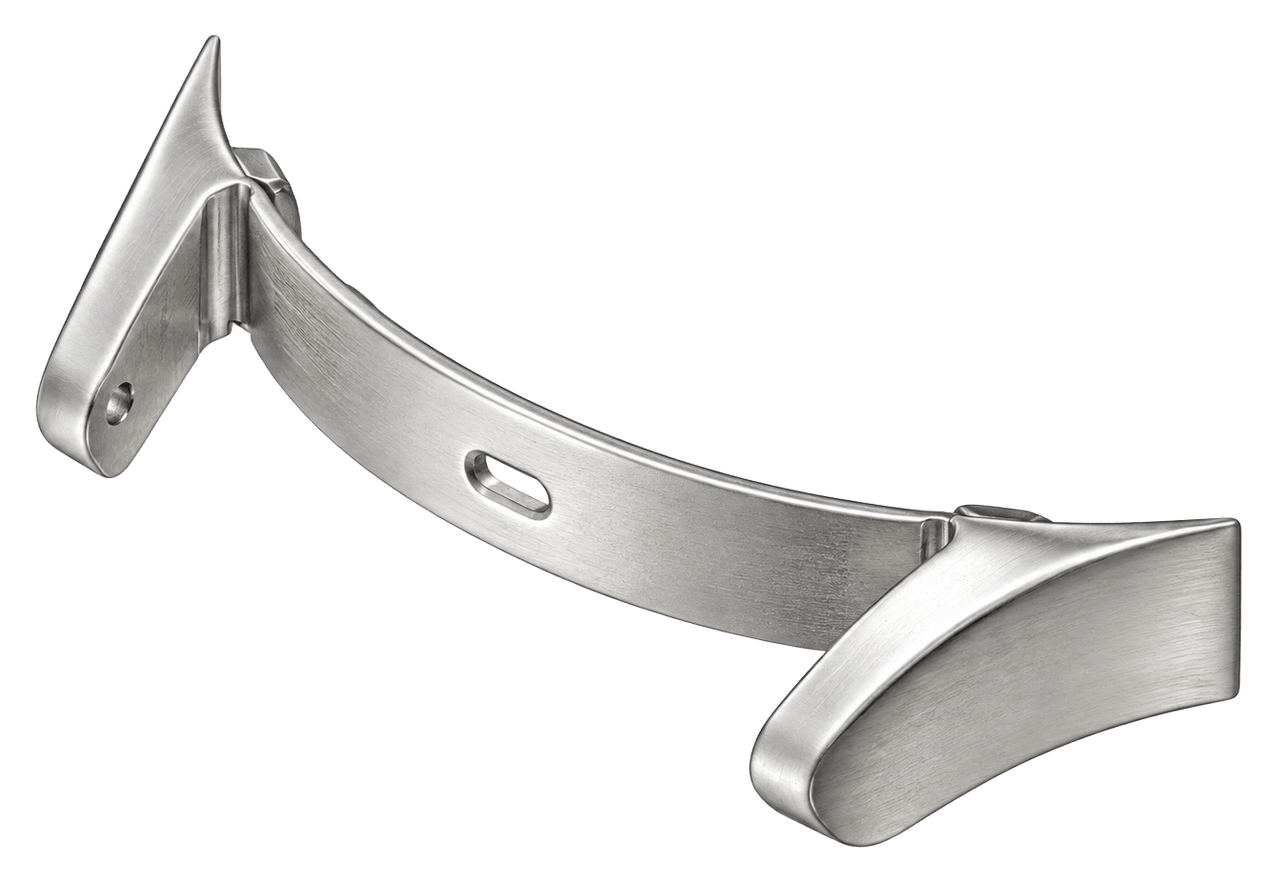

낮고 넓게 펼쳐지는 곡선
가늘고 긴 연결부가 완만하게 휘어 양쪽 끝으로 이어집니다. 끝부분은 폭이 넓어지면서 방향이 바뀌며, 작은 곡선 띠와 양끝 측면부 사이에 명확한 비례 차이가 생깁니다.
양끝에서 달라지는 면의 방향
양쪽 끝의 넓어진 면은 중앙 곡선부와 서로 다른 각도를 가집니다. 바깥 끝의 둥근 윤곽과 얇은 모서리 처리가 러그 전체의 실루엣을 마무리합니다.
손목시계용 러그(Lug) · 디자인등록 제30-1252123호
02 / INTERFACE DETAIL
내측 곡면의 돌출부와 개구부

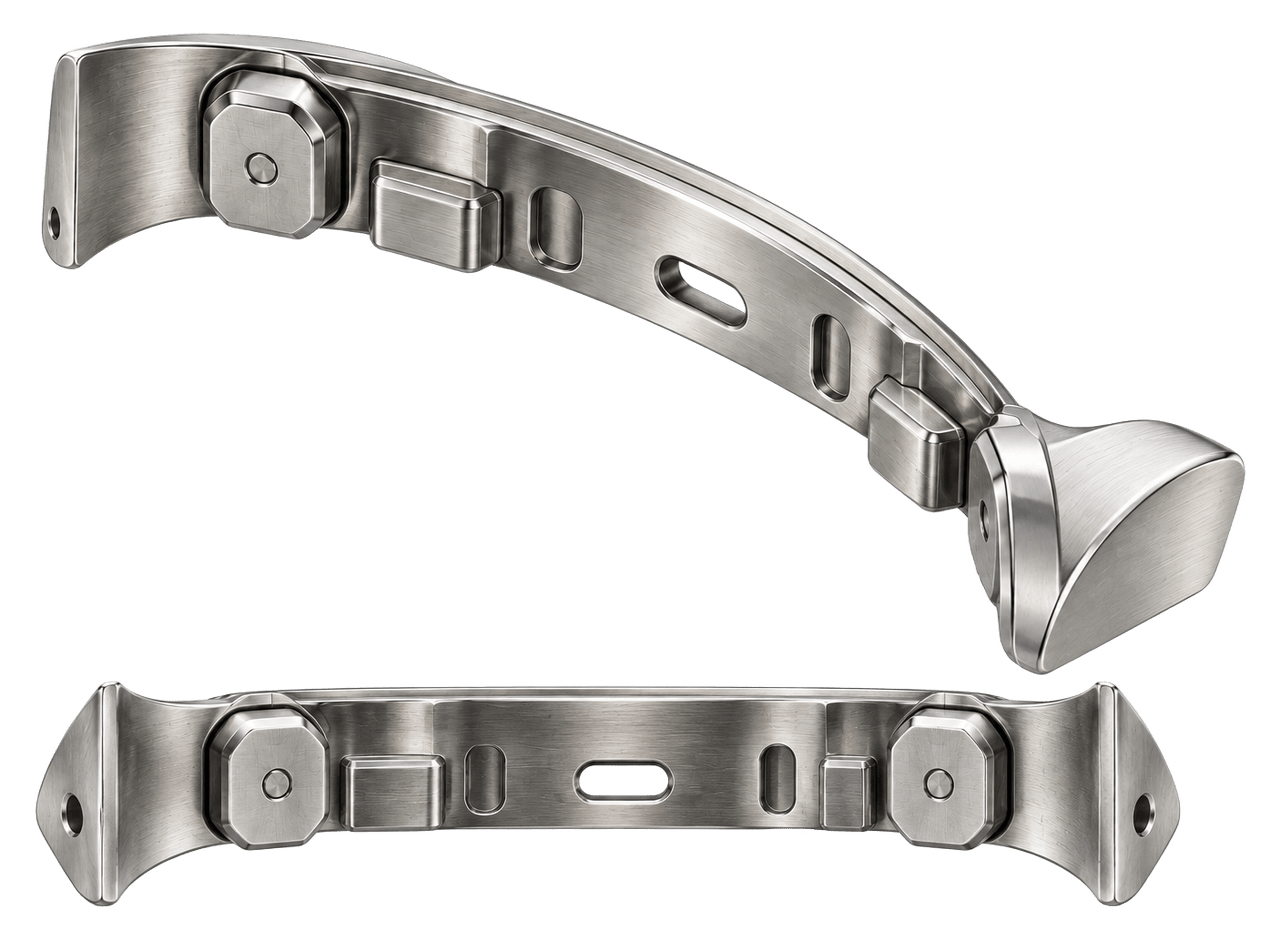

본체를 향하는 안쪽 면에는 여러 형상 요소가 곡선을 따라 배치됩니다. 낮은 띠 형태 위에서 돌출부와 개구부가 서로 다른 깊이로 나타나는 것이 특징입니다.
곡선을 따라 정렬된 결합 요소
양끝 쪽의 둥근 블록과 그 안쪽의 장방형 돌출부가 일정한 방향성을 갖고 놓입니다. 이들의 상대 위치는 본체와 접하는 면의 배치를 이해하는 데 필요한 외형 정보입니다.
중앙 개구부와 주변 면
중앙에는 길이가 짧은 장공 형태의 개구부가 나타나고, 주변에는 세로 방향의 작은 면이 구분됩니다. 개구부의 윤곽과 돌출면의 높이 차이를 혼동하지 않고 각각 살펴봅니다.
얕게 휘어진 연결부 · 폭이 넓어진 양끝
03 / ASSEMBLY DETAIL
외측 실루엣과 끝단의 전환
바깥 면에서는 내부의 복잡한 결합 요소보다 길게 휘어진 윤곽이 먼저 읽힙니다. 양끝으로 갈수록 넓어지는 면이 스트랩 쪽의 폭과 방향을 정리합니다.
연속된 띠 형태의 외측 곡면
중앙 연결부는 하나의 얇은 곡면처럼 이어집니다. 중앙의 작은 개구부와 완만한 상하 경계선이 단순한 외관 안에서 부품의 방향을 드러냅니다.
중앙부와 측면부의 비례
양끝은 중앙 띠보다 넓고 돌출되어 있습니다. 이 차이를 통해 원형 본체에 가까운 면과 바깥쪽 연결 영역이 구분되며, 러그를 단독으로 보아도 배치 방향을 읽을 수 있습니다.
손목시계용 러그(Lug) · 외형 구성
04 / DESIGN DETAILS
디자인의 주요 형상 요소
얕게 휘어진 연결부, 폭이 넓어진 양끝, 내측의 높이 차이, 중앙의 짧은 장공을 중심으로 손목시계용 러그(Lug)의 외형을 살펴봅니다.
ARC
얕게 휘어진 연결부
원형 외주에 대응하는 완만한 곡선이 부품의 긴 방향을 이룹니다.
ENDS
폭이 넓어진 양끝
끝단의 넓은 면과 중앙 띠 사이의 비례 차이가 실루엣을 만듭니다.
RELIEF
내측의 높이 차이
내측 돌출부와 주변 오목한 면이 결합 영역을 시각적으로 구분합니다.
APERTURE
중앙의 짧은 장공
중앙 개구부는 곡선부의 길이 방향과 정렬된 윤곽을 가집니다.
제품 적용 시 검토 사항
본체 외주와 곡률의 대응
제품 적용 시에는 시계 본체의 외주 곡률, 러그가 들어가는 위치, 접합선과 단차를 함께 검토합니다. 곡면이 자연스럽게 이어지는지와 분리된 상태에서 보이는 모서리 품질을 동시에 확인합니다.
결합부의 치수와 반복 사용
도면의 외형 요소만으로 체결 방식의 모든 치수나 유지력을 확정할 수는 없습니다. 시제품 단계에서는 결합면 간격, 유격, 조작 공간과 반복 착탈 후의 접촉부 상태를 확인합니다.
05 / DESIGN REGISTRATION
디자인등록 정보와 도면
손목시계용 러그(Lug)
시계용 러그 유닛에 관한 디자인등록입니다. 등록 물품은 ‘손목시계용 러그(Lug)’이며, 2023.03.30 출원되어 2024.03.14 등록되었습니다. 등록증과 원본 도면에서 각 면의 윤곽과 연결부 배치를 확인할 수 있습니다.
등록번호
제30-1252123호
출원번호
30-2023-0012115
출원일
2023.03.30
등록일
2024.03.14
디자인의 대상이 되는 물품
손목시계용 러그(Lug)
등록 구분
심사등록
바깥 윤곽과 안쪽 결합면
등록 물품은 손목시계용 러그(Lug)입니다. 외측의 연속된 곡선과 양끝의 넓어진 면이 실루엣을 만들고, 내측의 돌출부와 개구부가 본체 쪽 결합면을 구성합니다.
디자인등록 제30-1252123호 · 손목시계용 러그(Lug)
