DESIGN 01 / 30-1239045
디자인 개요 / DESIGN OVERVIEW
원터치 러그 유닛
DETACHABLE LUG INTERFACE
시계 본체 원터치 착탈방식 러그 유닛
원형 시계 본체와 분리형 러그를 연결하는 외형 디자인입니다. 본체의 곡면을 따라 러그 결합부를 배치하고, 스트랩으로 이어지는 연결 형상을 구성합니다. 등록 물품명은 ‘손목시계 본체’이며 등록증에는 부분디자인으로 표시되어 있습니다.
등록번호
제30-1239045호
등록일
2024.04.04
출원번호
30-2023-0009528
설계 핵심 / DESIGN PRINCIPLE
본체의 곡면을 잇는 러그 결합부
원형 본체의 윤곽과 스트랩의 연결 방향을 러그에서 이어줍니다. 러그는 본체 외주에 대응하는 곡면을 갖고, 본체와 분리된 단위로 배치됩니다. 결합부의 위치와 경계선이 시계 전체의 실루엣을 구성하는 요소입니다.
01 / DESIGN ARCHITECTURE
본체·러그·스트랩의 연결
시계의 원형 전면, 곡면 측벽, 러그 결합부를 구분해 살펴봅니다. 전면에서 읽히는 원형 비례와 측면에서 드러나는 결합 형상을 함께 구성한 디자인입니다.
원형 본체에 통합한 연결 형상
전면 테두리는 동심의 원형 윤곽을 이루며, 측벽은 그 외주를 따라 이어집니다. 러그가 놓이는 위치에서는 측벽 안쪽으로 들어간 결합면이 드러나, 매끈한 외주와 연결부의 깊이가 구분됩니다.

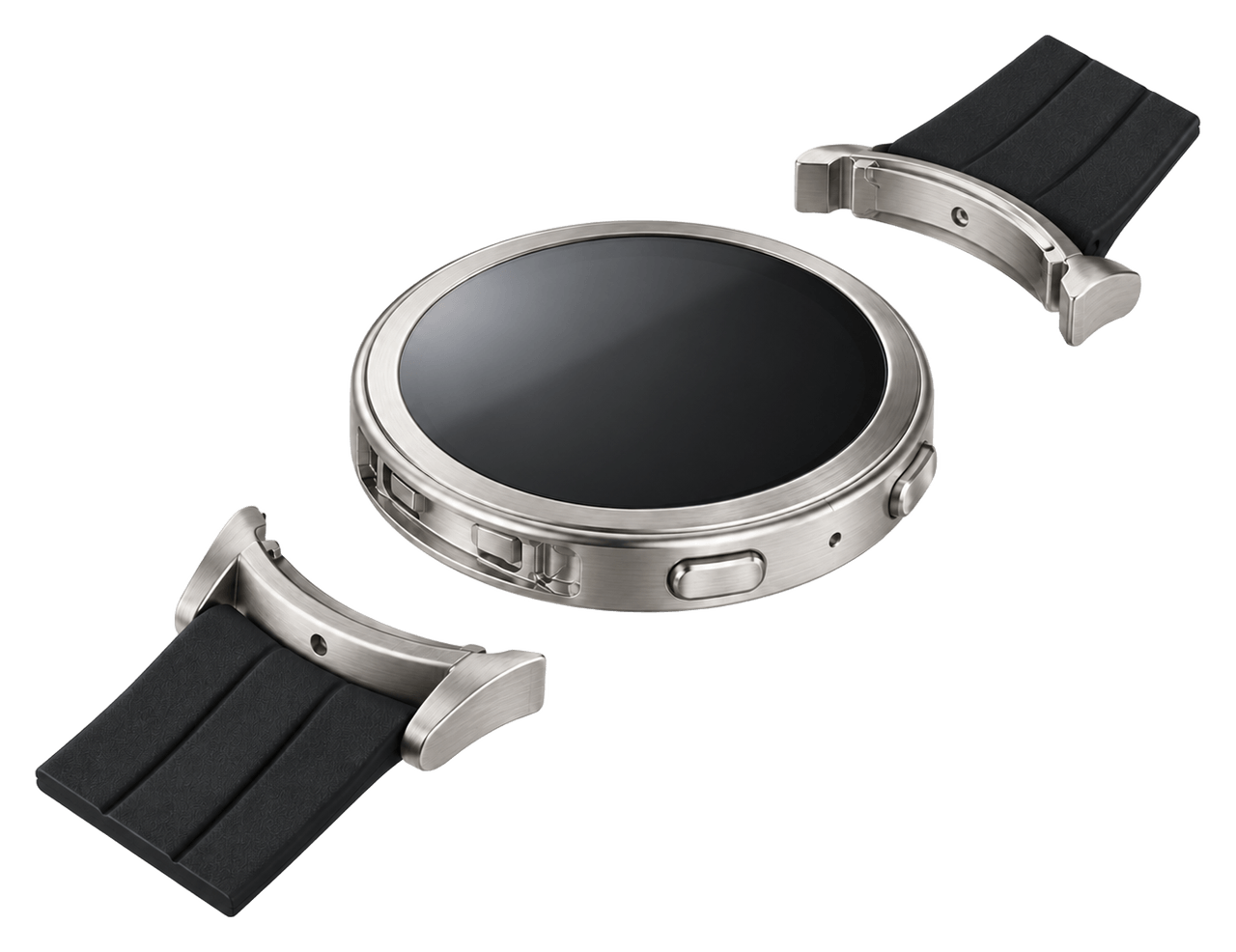

본체에서 분리되는 러그 단위
러그는 본체와 스트랩 사이를 연결하는 부품입니다. 분리 배치도에서는 본체 양쪽의 러그와 스트랩이 각각 구분되어, 원형 본체에서 스트랩으로 이어지는 위치와 방향을 확인할 수 있습니다.
손목시계 본체 · 디자인등록 제30-1239045호
02 / CASE INTERFACE
외주를 따라 이어지는 결합면
본체의 원주 방향 곡면과 러그의 내측 곡면은 서로 대응하는 위치에 놓입니다. 이 영역은 본체와 러그가 만나는 경계이자, 시계의 외형에서 부품의 분리 단위가 드러나는 부분입니다.
측벽의 윤곽과 리세스
원형 측벽 전체를 동일한 면으로 처리하지 않고, 러그가 들어오는 부분에 오목한 결합 영역을 둡니다. 바깥 윤곽과 안쪽 면 사이의 단차가 외형의 깊이를 만들고 러그의 배치 위치를 드러냅니다.
측면 조작부와의 위치 관계
측면에는 모서리가 둥근 장방형 요소와 작은 원형 요소가 배치되어 있습니다. 러그 결합부와 구분되는 외형 요소로, 원형 본체의 둘레에서 각각의 위치와 간격을 확인할 수 있습니다.
본체 외형 · 러그 결합면 · 측면 요소
03 / ASSEMBLY RELATIONSHIP
러그와 스트랩의 연결
러그는 원형 본체와 스트랩 사이를 연결합니다. 본체에 대응하는 곡면과 스트랩으로 이어지는 바깥쪽 형상을 구분해, 연결 부품이 놓이는 위치와 방향을 살펴봅니다.

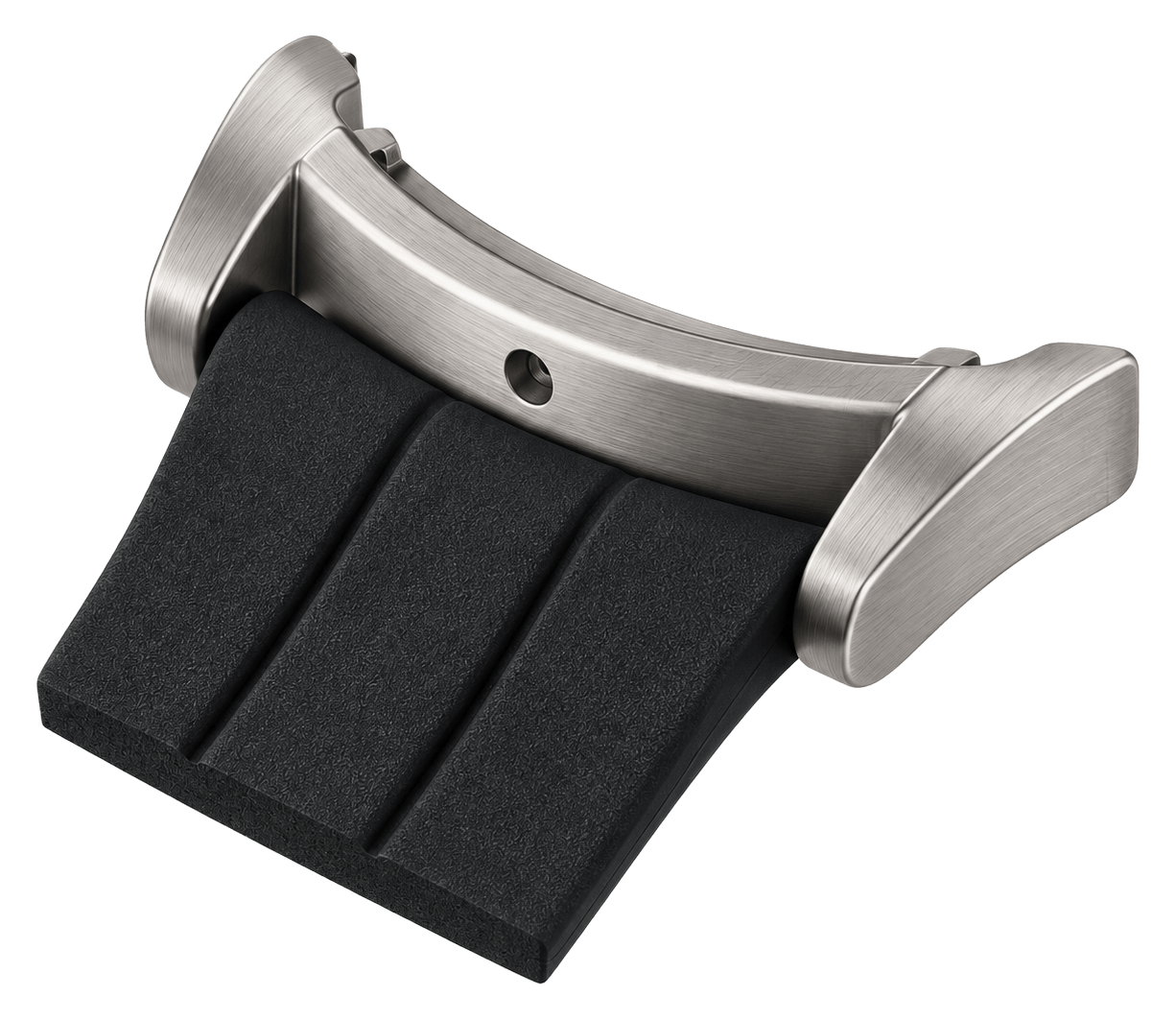

곡면을 따라 대응하는 러그
러그의 본체 쪽 면은 원형 케이스의 둘레에 대응하는 곡선으로 나타납니다. 반대쪽은 스트랩으로 이어지며, 본체를 기준으로 서로 마주 보는 두 연결 위치에 배치됩니다.
착탈 위치를 보여주는 분리 배치
본체와 러그를 떨어뜨려 배치하면 결합 전 각 부품의 위치 관계가 드러납니다. 원본 도면에서도 러그와 스트랩의 윤곽을 별도로 표시해, 본체 형상과 연결 부품을 구분하고 있습니다.
본체·러그·시계스트랩 원본 도면
04 / DESIGN DETAILS
디자인의 주요 형상 요소
원형 비례와 곡면의 연속성, 결합부의 단차, 측면 요소의 배치를 중심으로 손목시계 본체의 외형을 살펴봅니다.
01 / PROFILE
동심의 전면 윤곽
원형 전면과 이를 둘러싼 테두리가 동심의 윤곽을 만듭니다. 전면 테두리와 측벽이 만나는 경계가 본체의 두께와 비례를 드러냅니다.
02 / SIDEWALL
원주 방향의 측벽
곡면 측벽이 원형 본체의 둘레를 이루며, 러그 결합 영역과 측면 요소가 그 위에 배치됩니다. 매끈한 외주와 오목한 면의 대비가 특징입니다.
03 / INTERFACE
러그가 만나는 경계
본체 양쪽의 결합 위치와 러그의 곡면이 서로 대응합니다. 결합부의 외곽선과 단차를 통해 본체와 연결 부품의 경계가 구분됩니다.
04 / LAYOUT
측면 요소의 배치
장방형과 원형의 측면 요소는 러그 결합부와 다른 위치에 놓입니다. 이들 요소의 형태와 간격이 본체 측면의 시각적 구성을 만듭니다.
제품 적용 시 검토 사항
외관의 연속성과 조립 경계
본체와 러그를 제품에 적용할 때에는 곡률의 연결, 접합선의 위치, 단차와 모서리 처리를 함께 검토합니다. 결합 상태의 실루엣뿐 아니라 분리 상태에서 보이는 면까지 외관 기준을 정하는 과정입니다.
착탈 구조와 성능의 별도 검증
실제 제품에서는 러그의 조작 공간과 분리 방향, 연결 부품의 치수 조건을 함께 검토합니다. 체결 유지력과 반복 착탈 내구성, 제품별 방수 조건을 검증 항목으로 구분해 확인하는 과정이 필요합니다.
05 / DESIGN REGISTRATION
디자인등록 정보와 도면
손목시계 본체
시계 본체 원터치 착탈방식 러그 유닛에 관한 디자인등록입니다. 등록증에는 물품명 ‘손목시계 본체’와 부분디자인 표시, 본체의 앞·뒤 형상 및 러그 배치 도면이 수록되어 있습니다.
등록번호
제30-1239045호
출원번호
30-2023-0009528
출원일
2023.03.14
등록일
2024.04.04
디자인의 대상이 되는 물품
손목시계 본체
등록 구분
심사등록 · 부분디자인
본체 형상과 러그 연결부
원형 본체의 앞·뒤 형상과 러그가 놓이는 연결부를 함께 살펴볼 수 있습니다. 기술적 작동 원리를 청구하는 특허와 구분해, 이 페이지는 등록증과 도면에 나타난 제품의 외형 구성을 소개합니다.
디자인등록 제30-1239045호 · 손목시계 본체
