Specifications
블랙 확장형 판과 원형·사각 중앙 구조. 블랙 후면판과 중앙 센서 시트, 외곽 프로파일이 만나는 관계를 중심으로 기준 설정, 공구 접근, 경계 품질의 핵심 검토 항목을 정리했습니다.

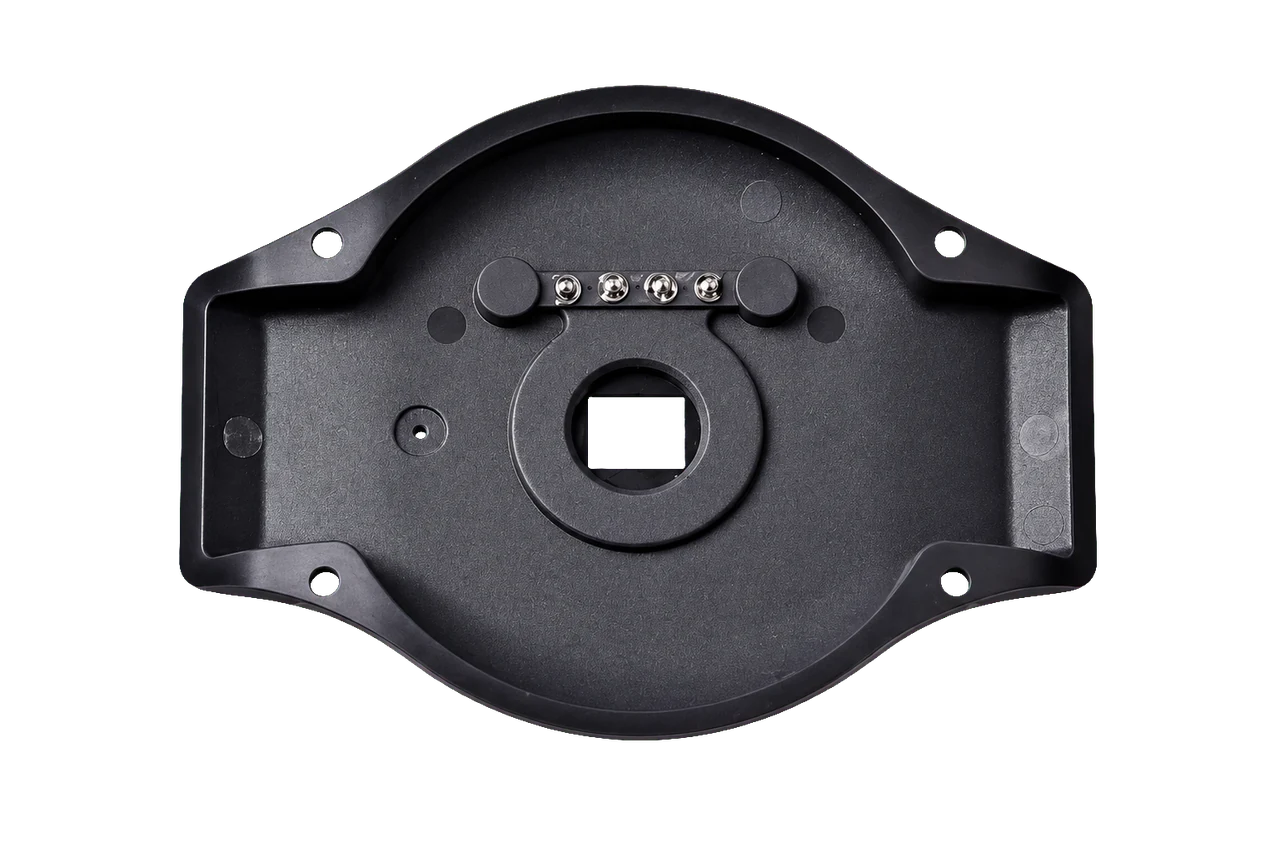

BLACK SENSOR BACKPLATE
WATCH COMPONENT / PRECISION MACHINING
Component overview
형상
블랙 센서 백플레이트
외관
블랙톤
핵심 형상
블랙 확장형 판과 원형·사각 중앙 구조
Feature detail
주요 부위
블랙 후면판 · 중앙 센서 시트
구성
블랙 확장형 판과 원형·사각 중앙 구조
관리
윤곽 · 위치 관계
Sensor seat
부위
중앙 센서 시트
가공 검토
내·외곽 · 깊이
관리
위치 · 평행도
Extended wings
부위
돌출 연결부
가공 검토
외곽 · 하부면
관리
대칭 · 윤곽 · 버
Contact array
부위
중앙 센서 시트
가공 검토
위치 · 접근
관리
방향 · 버
Mounting points
부위
중앙 센서 시트
가공 검토
위치 · 접근
관리
방향 · 버
Profile machining
대상
블랙 센서 백플레이트
방법
내·외곽 윤곽 정삭
관리
동심 · 평면 · 윤곽
Feature machining
대상
블랙 후면판 · 중앙 센서 시트
방법
포켓 · 개구 · 경계 가공
관리
위치 · 깊이 · 모서리
Edge & finish
대상
블랙톤
공정
디버링 · 외관 정리
관리
경계 · 버 · 표면 균일성
내·외곽 기준과 동심
PROFILE & CONCENTRIC DATUM
블랙 센서 백플레이트은 블랙 후면판과 중앙 센서 시트의 상대 위치가 기능 형상을 결정합니다. 원형 부품은 회전 기준과 평면 기준을 함께 설정하고, 사각·확장형 부품은 외곽 윤곽과 중앙 개구의 좌표 기준을 분리해 검토합니다.
얇은 단면이나 반복 형상은 고정력과 절삭 부하에 민감합니다. 황삭과 정삭의 지지 조건을 일관되게 유지하고, 내·외곽 가공 뒤 평면·동심·윤곽 변화가 누적되지 않는지 확인합니다.
세부 형상과 공구 경로
FEATURE & TOOLPATH CONTROL
블랙 확장형 판과 원형·사각 중앙 구조에서 반복 홈, 포켓, 창, 문자 또는 체결점은 각각 다른 공구 접근을 요구합니다. 작은 형상은 공구 강성과 배출 경로를 먼저 확인하고, 인접 경계가 손상되지 않도록 가공 순서와 진입 위치를 분리합니다.
블랙 후면판과 중앙 센서 시트의 모서리는 디버링 뒤에도 원래 형상을 유지해야 합니다. 반복 패턴은 시작·종료점의 흔적, 개구부는 입구·출구 버, 평면부는 고정 흔적을 중심으로 검사합니다.
경계 품질과 최종 검사
EDGE QUALITY & FINAL INSPECTION
블랙톤 부품은 작은 표면 불균일이나 모서리 손상이 전체 인상을 크게 바꿀 수 있습니다. 보이는 면과 조립 접촉면을 구분해 마감하고, 마킹이나 장식 경계가 있는 경우 외곽 윤곽과 별도로 보존 범위를 설정합니다.
최종 검사는 형상, 위치, 외관의 세 축으로 나눕니다. 사진에서 확인되지 않는 재질 등급·절대 치수·공차·코팅 방식은 임의로 단정하지 않으며, 실제 생산 조건은 승인 도면과 검사 기준서에 맞춰 확정합니다.
