Specifications
회전된 사각 윤곽과 장식 브리지. 장식 프레임과 횡방향 러그, 외곽 프로파일이 만나는 관계를 중심으로 기준 설정, 공구 접근, 경계 품질의 핵심 검토 항목을 정리했습니다.

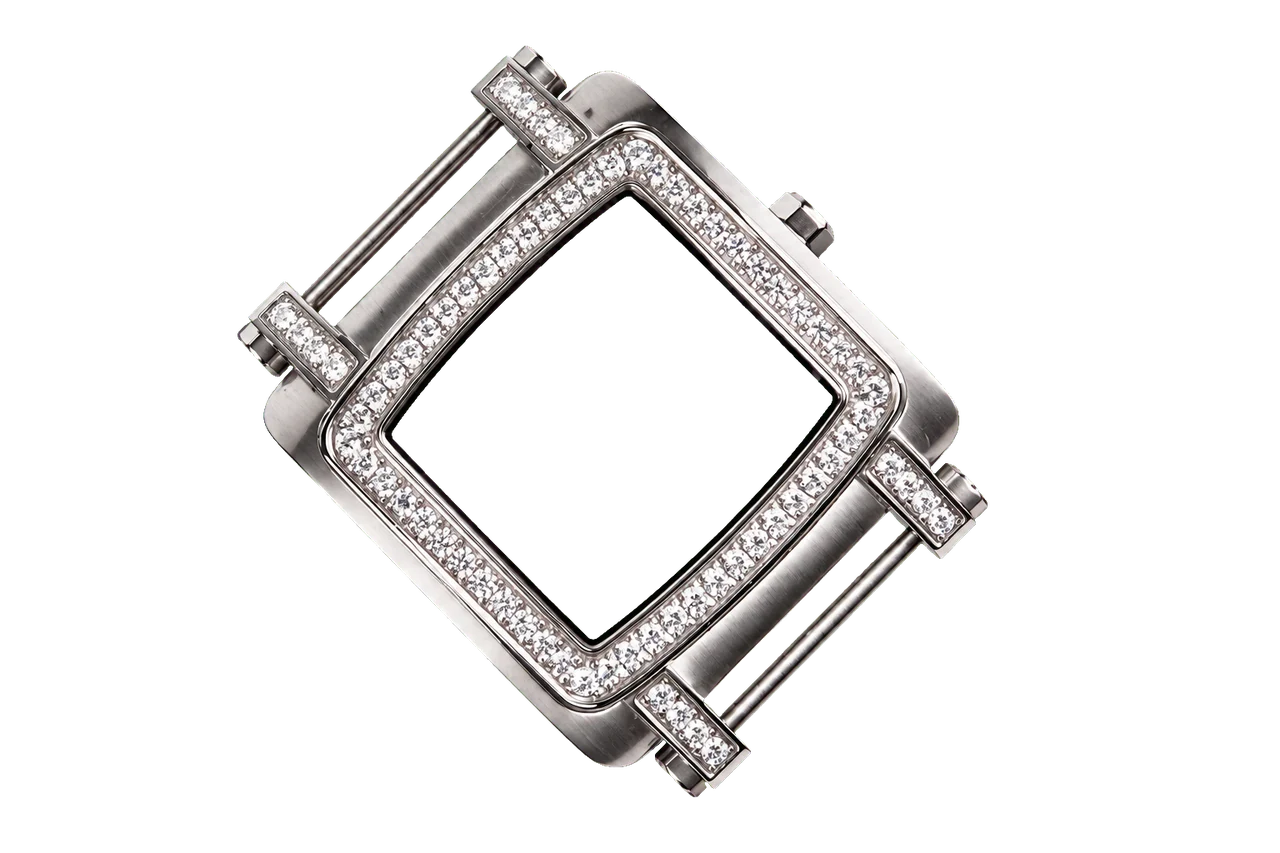

STONE-SET DIAMOND WATCH CASE
WATCH CASE / CNC & MCT MACHINING
Case overview
형상
장식 다이아몬드형 케이스
외관
메탈톤
핵심 형상
회전된 사각 윤곽과 장식 브리지
Interface detail
주요 부위
장식 프레임 · 횡방향 러그
구성
회전된 사각 윤곽과 장식 브리지
관리
윤곽 · 위치 관계
Diamond frame
부위
장식 프레임
가공 검토
윤곽 · 기준면
관리
위치 · 형상
Inner aperture
부위
횡방향 러그
가공 검토
내·외곽 · 깊이
관리
위치 · 평행도
Cross lugs
부위
돌출 연결부
가공 검토
외곽 · 하부면
관리
대칭 · 윤곽 · 버
Crown opening
부위
횡방향 러그
가공 검토
내·외곽 · 깊이
관리
위치 · 평행도
Profile milling
대상
장식 다이아몬드형 케이스
방법
외곽 윤곽 · 정삭
관리
기준면 · 코너 전이
Interface machining
대상
장식 프레임 · 횡방향 러그
방법
단차 · 결합면 가공
관리
동심 · 위치 · 평행
Surface finish
대상
메탈톤
공정
모서리 정리 · 외관 마감
관리
경계선 · 표면 균일성
윤곽과 기준면 구성
PROFILE & DATUM STRATEGY
장식 다이아몬드형 케이스의 외곽은 장식 프레임을 기준으로 직선·원호·단차의 연결 관계를 나누어 검토합니다. 한 번의 외관 형상처럼 보여도 공구 반경과 접근 방향에 따라 황삭과 정삭 기준을 분리하는 것이 안정적인 형상 재현에 유리합니다.
횡방향 러그과 인접 윤곽의 위치 관계는 재고정 뒤에도 같은 기준에서 확인합니다. 정삭 여유를 고르게 배분하고 코너 진입·이탈 구간의 부하 변화를 줄여 경계선이 불필요하게 흔들리지 않도록 공정을 구성합니다.
결합부와 공구 접근
INTERFACE & TOOL ACCESS
회전된 사각 윤곽과 장식 브리지은 상부 윤곽과 측면·하부 형상이 서로 다른 방향에서 만나는 구조입니다. 가공 순서는 기준면 확보, 외곽 정삭, 결합부 접근 순으로 검토하며 홀·홈·안착면이 인접한 구간에서는 공구 홀더와 제품의 간섭을 함께 확인합니다.
장식 프레임과 횡방향 러그은 각각 폭·깊이·위치 기준을 구분해 관리합니다. 러그나 측면 돌출부가 있는 형상은 고정 지지점을 가공면과 분리하고, 입구·출구 모서리의 버와 접촉 흔적을 별도 검사합니다.
표면 경계와 검사
SURFACE & INSPECTION
메탈톤 외관에서는 넓은 면과 좁은 경계부의 반사 차이가 윤곽 품질을 선명하게 드러냅니다. 정삭 공구 경로가 전환되는 지점을 보이는 모서리에서 멀리 두고, 연속 곡면에서는 이송 방향과 공구 접촉 길이를 일정하게 유지하는 관점이 중요합니다.
최종 검사는 장식 프레임, 횡방향 러그, 외곽 프로파일을 서로 다른 항목으로 나누어 진행합니다. 기준면에 대한 위치·평행·동심과 외관면의 긁힘·눌림·과도한 라운딩을 함께 확인하되, 사진만으로 확정할 수 없는 재질·치수·공차는 승인 도면을 기준으로 결정합니다.
