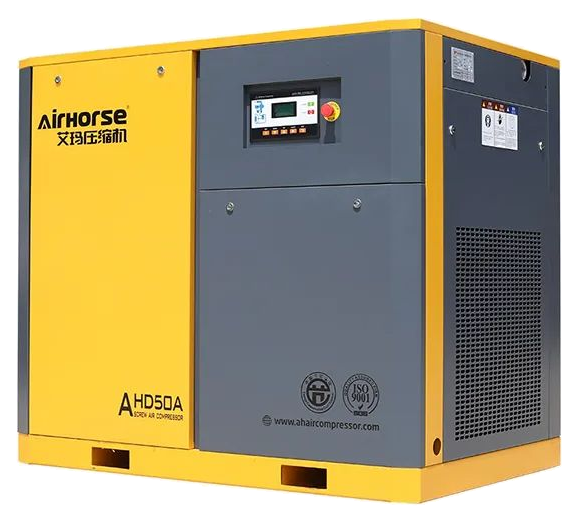

AirHorse AHD-50A 스크류 컴프레서
DIRECT-DRIVEN ROTARY SCREW AIR COMPRESSOR
37 kW 전동기와 에어엔드를 직접 연결한 1단 공랭식 스크류 컴프레서입니다. 생산 설비에 필요한 압축공기를 공급하며 압력과 유량을 함께 검토합니다. 압축기 토출 조건만이 아니라 배관 압력손실·수분과 오일 관리·사용점의 순간 수요까지 연결해야 공정에 필요한 공압을 안정적으로 확보할 수 있습니다.
The AirHorse AHD-50A is a 37 kW, direct-driven, single-stage, air-cooled screw compressor. It supports production utilities through a balance of pressure and delivered airflow. Effective system operation also depends on distribution losses, condensate management, air treatment and the demand pattern at the equipment using the compressed air.
01 / COMPRESSION PRINCIPLE
회전 스크류와 직결 구동의 연결

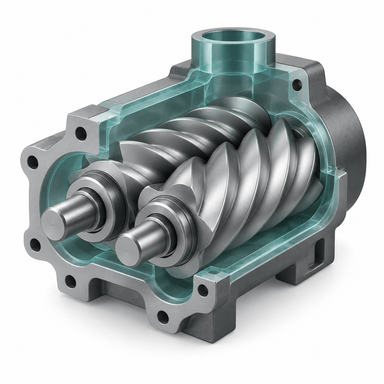

스크류 압축은 맞물리는 로터 사이에 들어온 공기를 회전에 따라 좁아지는 공간으로 이동시켜 압력을 높이는 방식입니다. AHD-50A는 전동기와 에어엔드를 직접 연결해 구동력을 전달합니다. 급유식 압축 계통에서는 윤활유가 윤활뿐 아니라 밀봉과 열 관리에도 관여하므로 오일 상태와 분리·냉각 계통을 함께 점검해야 합니다. 전동기 출력은 구동 규모를 나타내며 실제 사용점에서 확보되는 풍량과 동일한 지표는 아닙니다.
Intermeshing screw rotors reduce the trapped air volume, while direct coupling transfers motor power to the airend. In an oil-injected system, lubricant, separation and cooling functions must be considered together; motor rating is not delivered airflow.
02 / PRESSURE & DELIVERY
토출 압력과 FAD를 함께 읽는 사양
컴프레서의 공급 능력은 압력만 높다고 커지는 것이 아닙니다. 같은 모델도 정격 압력 조건에 따라 자유공기 토출량인 FAD가 다르게 제시됩니다. AHD-50A의 사양은 0.7·0.8·1.0·1.2 MPa 조건과 각각의 유량을 짝지어 읽어야 합니다. 이 값은 제조사 정격 조건에 대한 자료이며 현장 사용점의 실측 유량이 아닙니다. 설비 수요를 검토할 때는 동시에 작동하는 부하와 배관 손실, 필요한 여유를 함께 확인합니다.
Rated pressure and free air delivery must be read as a pair. Published operating points do not represent measured flow at a production tool, where simultaneous demand, distribution losses and air treatment also influence available capacity.
03 / AIR QUALITY
압축 이후의 수분·오일·입자 관리
공기는 압축과 냉각을 거치면서 응축수를 만들 수 있고 급유식 장비의 공기는 후단 처리 조건에 영향을 받습니다. 사용점의 요구에 맞춰 드레인과 필터, 드라이어 등의 역할을 구분하고 응축수 배출 상태를 확인합니다. 막힌 필터는 압력손실을 늘리므로 청정도 관리와 압력 관리는 별개가 아닙니다. 공기 품질은 압축기 구조만으로 결정되지 않으며 후처리 구성과 사용점 검사 결과를 연결해 실제 공정이 요구하는 조건을 판단합니다.
Cooling compressed air can create condensate, and downstream treatment determines suitability at the point of use. Drain function and filter restriction affect both cleanliness and pressure. Air-treatment configuration and point-of-use measurements should therefore be assessed together.
04 / SYSTEM STABILITY
사용점 압력을 지키는 공급망 관리

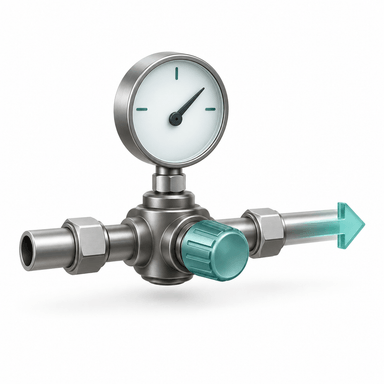

컴프레서의 압력 표시가 정상이어도 긴 배관과 밸브, 필터 또는 누설 때문에 설비 입구 압력이 부족할 수 있습니다. 압력을 일괄 높이기 전에 사용점의 변동과 압력손실 위치를 구분하고 불필요한 누설과 막힘을 먼저 살핍니다. 흡입·냉각 통로의 오염과 주변 온도는 압축 계통의 열 관리에도 영향을 줍니다. 부하 시간, 압력 추이, 응축수와 유지보수 이력을 연결하면 공급 불안정의 원인을 더 명확히 확인할 수 있습니다.
A normal compressor pressure reading does not prove adequate pressure at every tool. Investigate restrictions, leaks and demand changes before increasing supply pressure, and connect thermal condition and maintenance history with observed system behaviour.
